стр. 26
чинает плавно снижать обороты для предотвращения дальнейшего повышения
температуры. В случае повреждения датчика температуры газов или отключения
его от пульта управления на дисплее появится сообщение о неисправности и
отключаются вентиляторы наддува.
7.3.32. Àвтоматический контроль датчика температуры теплоносителя.
В случае повреждения или отключения
датчика температуры теплоносителя в
котле включается сигнал тревоги, вы
-
к л ю ч а е т с я н а д д у в и о д н о в р е м е н н о
насосы Ц.О. и ГВÑ начинают работать
независимо от текущей температуры.

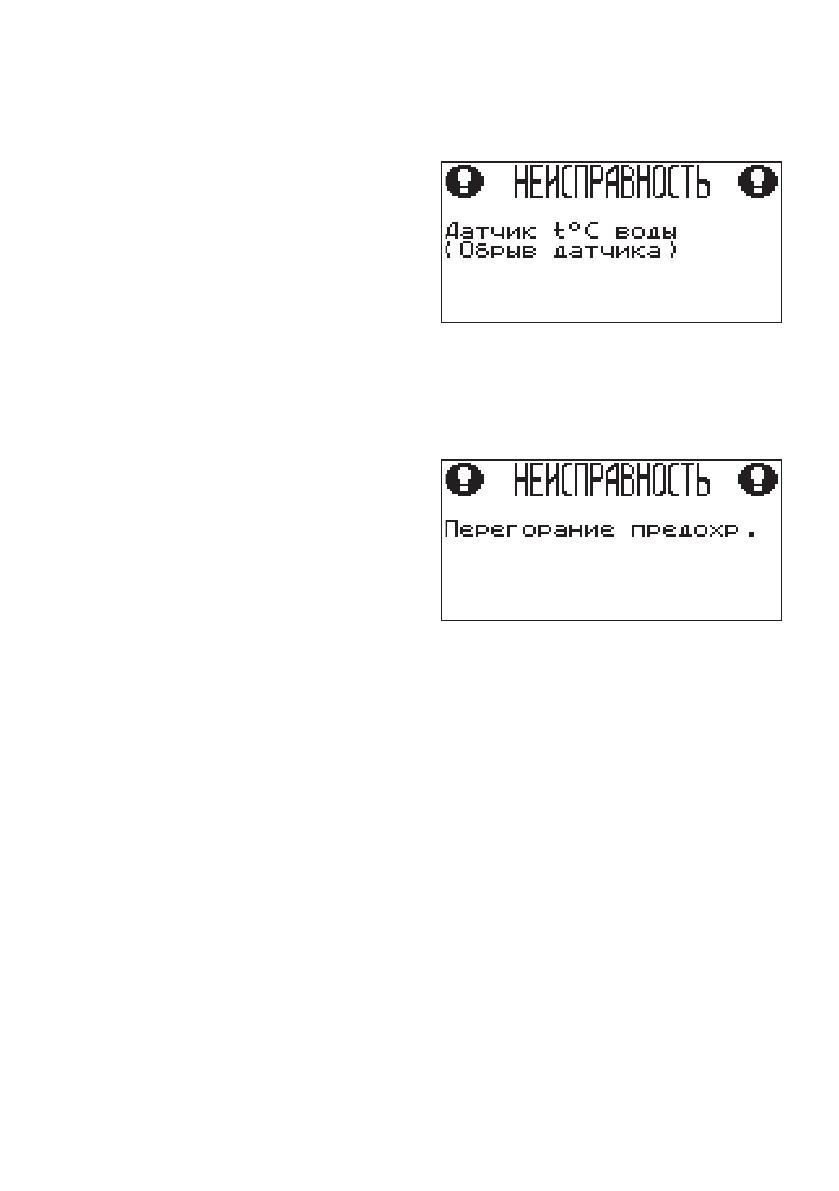

На дисплее появляется сообщение о
неисправности датчика.
7.3.33. Защита от замораживания
теплоносителя в котле и системе ото
-
пления. При снижении температуры теплоносителя в котле до 6
о
Ñ включается
насос ЦО. При работе котла с гидроразделителем дополнительно включается
насос ÐЦ. Это задержит процесс замерзания теплоносителя но в случае
низких температур это может не защитить систему от замерзания.
7.3.34. Предохранитель.
Пульт управления оснащен плавким
предохранителем 4À, предохраняющем
его от выхода из строя при перегрузках.
ВНÈМÀНÈÅ: не следует применять
предохранитель с большим значением
тока, этоможет привести к повреждению
пульта. При перегорании предохрани
-
теля на дисплее появится сообщение
о неисправности.
7.4. Ðабота котла в ручном режиме (на естественной тяге).
7.4.1. Для работы котла в ручном режиме (от тягорегулятора), необходимо
отключить пульт управления для исключения регулирования с помощью над
-
дувного вентилятора. Для контроля за температурой теплоносителя установить
термометр на патрубке выхода теплоносителя, с диапазоном от 0
о
Ñ до 120
о
Ñ.
Для полноценного регулирования доступа воздуха в топку и, соответственно,
температуры теплоносителя в подающем трубопроводе, необходимо произ
-
вести настройку тягорегулятора следующим образом:
•на шкале тягорегулятора установить температуру 60
о
Ñ.
•нагреть котел до температуры 60
о
Ñ, контролируя температуру по термометру.
•как только температура достигнет установленной 60
о
Ñ, накинуть цепочку
тягорегулятора на рычаг заслонки подачи первичного воздуха. Цепь должна
быть хорошо натянутой (свободный ход максимум 2мм).
•установить регулировочную ручку (Табл. 2 поз. 17) вместо ручки крепления
заслонки таким образом, чтобы она не препятствовала закрытию заслонки
подачи воздуха (поз. 37) Ðис.1.
При снижении температуры теплоносителя в котле регулировочная заслонка
начнет открываться под действием натягиваемой тягорегулятором цепочки.
Как только температура теплоносителя в котле начнет подниматься, регулиро
-
вочная заслонка будет закрываться. Таким образом регулируется температура
теплоносителя на выходе из котла. Для получения необходимой температуры
теплоносителя в котле вращением ручки тягорегулятора установите соот
-
ветствующую температуру и котел плавно выйдет на заданный режим топки
котла. Ðегулировку тягорегулятора производить при установившемся режиме
горения топлива.
