Инструкция по монтажу и эксплуатации

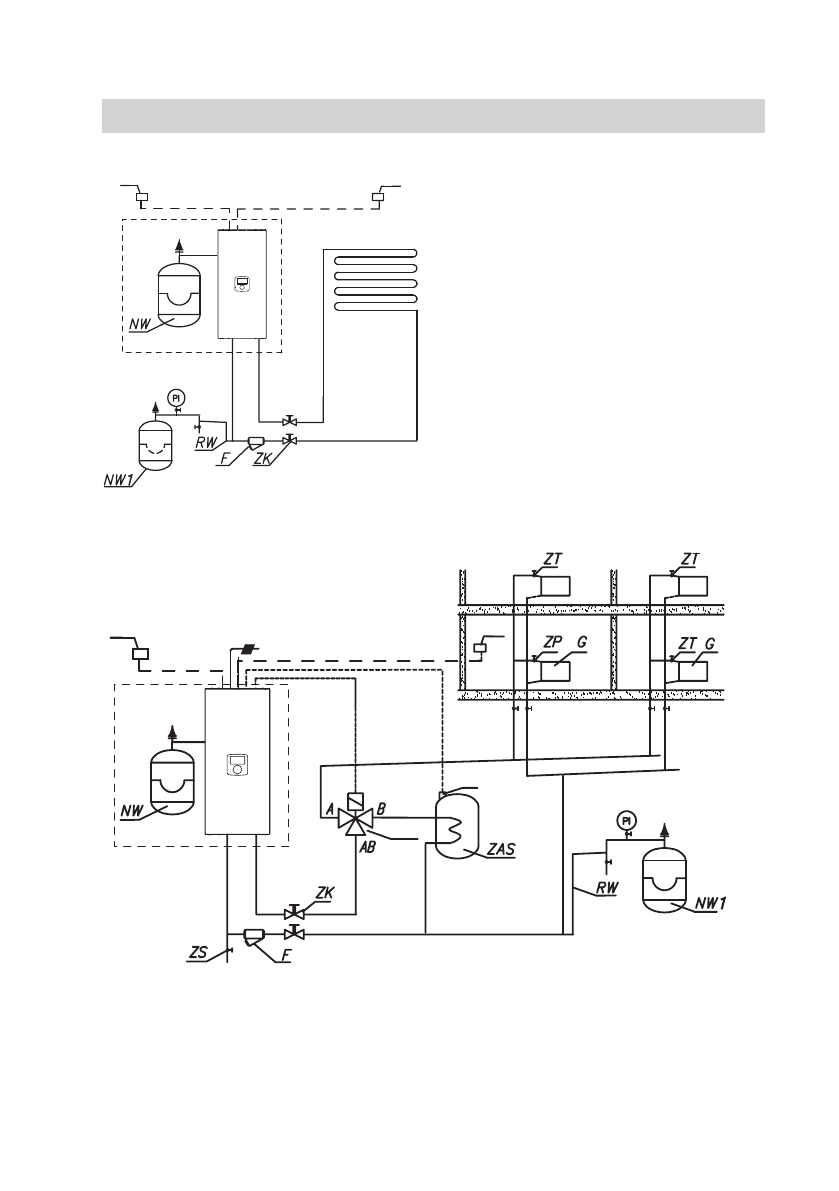

Схемы подключения котлов к системе отопления

Фильтр необходимо установить так, чтобы направление потока тепло-

носителя был согласно стрелки указанной на корпусе, а крышка находи-

лась внизу фильтра. Фильтры могут быть установлены в горизонтальных

и вертикальных трубах. Рекомендуется использование запорных кла-

панов непосредственно до и после фильтра, что обеспечивает легкую

очистку фильтра или его замену.

1

Tr

Tos

PI

– манометр

ZK  –  запорный кран

RW  –  труба к расширительному баку

NW  –   установленный в котле

расширительный бак

NW1  –   расширительный  бак

ZT

–   термостатический  клапан

ZP

–  проходной клапан

F

– фильтр

G

– радиатор

ZS  –  сбросной клапан

TWV  –   3-ходовой  переключающий

клапан

ZAS  –  емкостный водонагреватель

Tr

–   датчик комнатной температуры

Tcyl  –   датчик  температуры

водонагревателя

Tos  –   датчик  температуры

наружного воздуха

1

Tr

Tcyl

Tos

TWV
