Инструкция по монтажу и эксплуатации
Расширение системы дополнительными
контурами отопления
В случае необходимости расширения системы дополнительными конту-
рами отопления со смесителем необходимо использовать модули ото-
пительного контура VCMG3. В зависимости от конфигурации системы
отопления, которая используется, котел работает в следующих режимах
[Конфигурация – Режим работы]
.
n
базовый – в случае нагрева котла, модуль (модули) VCMG3
получает команду управления температурой контура отопления.

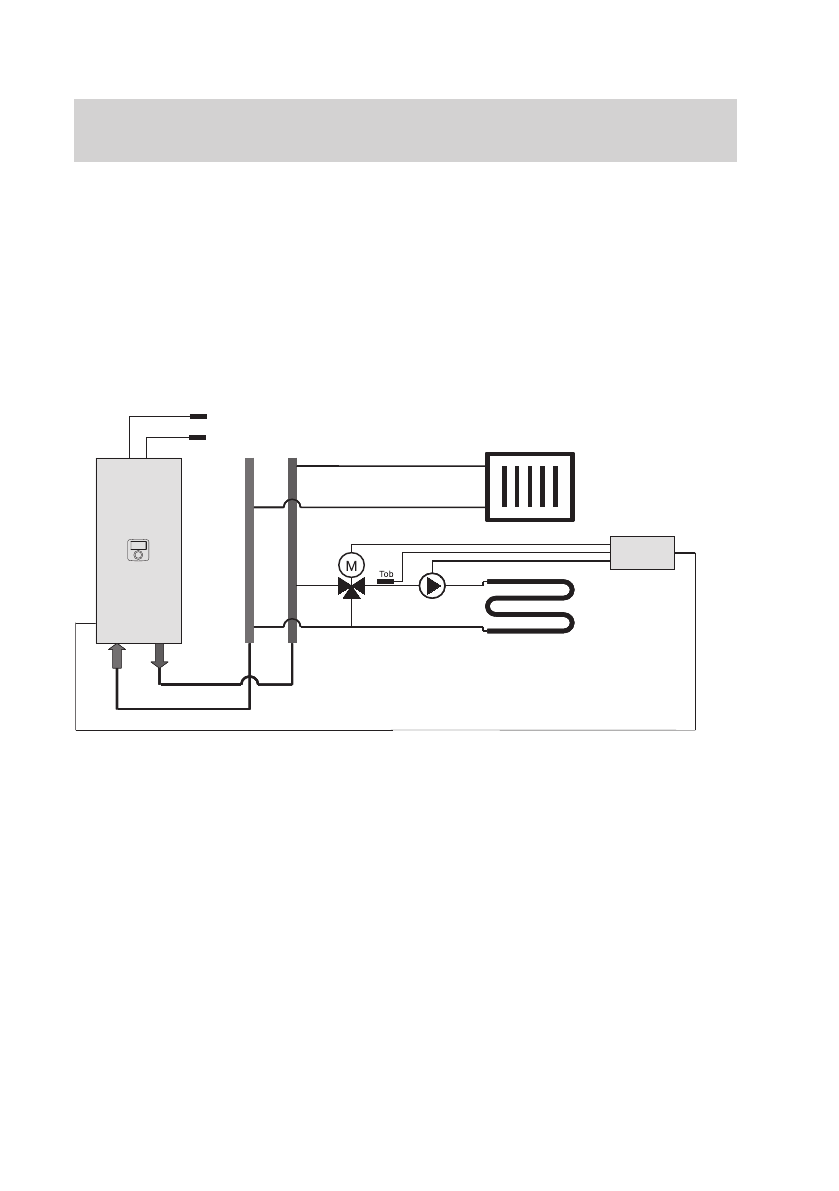

Ниже представлен пример системы отопления.
Управляемый модулем контур отопления нагревается согласно
настроенной на котле временной программы, но с собственной
кривой отопления или ручными настройками.
n
источник тепла – программы реализуются индивидуально в каждом
модуле. Модули отопительного контура VCMG3 передают на котел
запрос теплоты. Данное свойство создает возможность создания
системы отопления, состоящей из нескольких независимых контуров
отопления (каждый со своей программой и настройкой температуры).
Ниже приведен пример схемы системы отопления.
VCMG3
VMN3
Tos
Tr
