10

Инструкция по монтажу и эксплуатации

Подключение внешних датчиков и контроллеров

Tcyl – датчик температуры емкостного водонагревателя

Датчик температуры емкостного водонагревателя, необходимо

разместить в гильзе водонагревателя.

Tos – датчик температуры наружного воздуха

Датчик следует устанавливать в затененном месте, на севере или

северо-западе фасада здания вдали от окон и дверей. Кабель

датчика температуры должен быть как можно короче, не следует

прокладывать его в непосредственной близости проводов питания,

не сплетайте его с другими проводами.

Tr – датчик комнатной температуры

Датчик комнатной температуры должен быть установлен в референсном

помещении, вдали от обогревателей, окон, дверей и проходов.

RS485 – коммуникационный интерфейс

Место подключения дополнительных контроллеров отопительного контура.

PUMP.C – насос рециркуляции ГВС

Управление насосом рециркуляции ГВС в соответствии

с ежедневным / недельным графиком. Функция должна

быть активирована

[Конфигурация > Циркуляция > ДА]

.

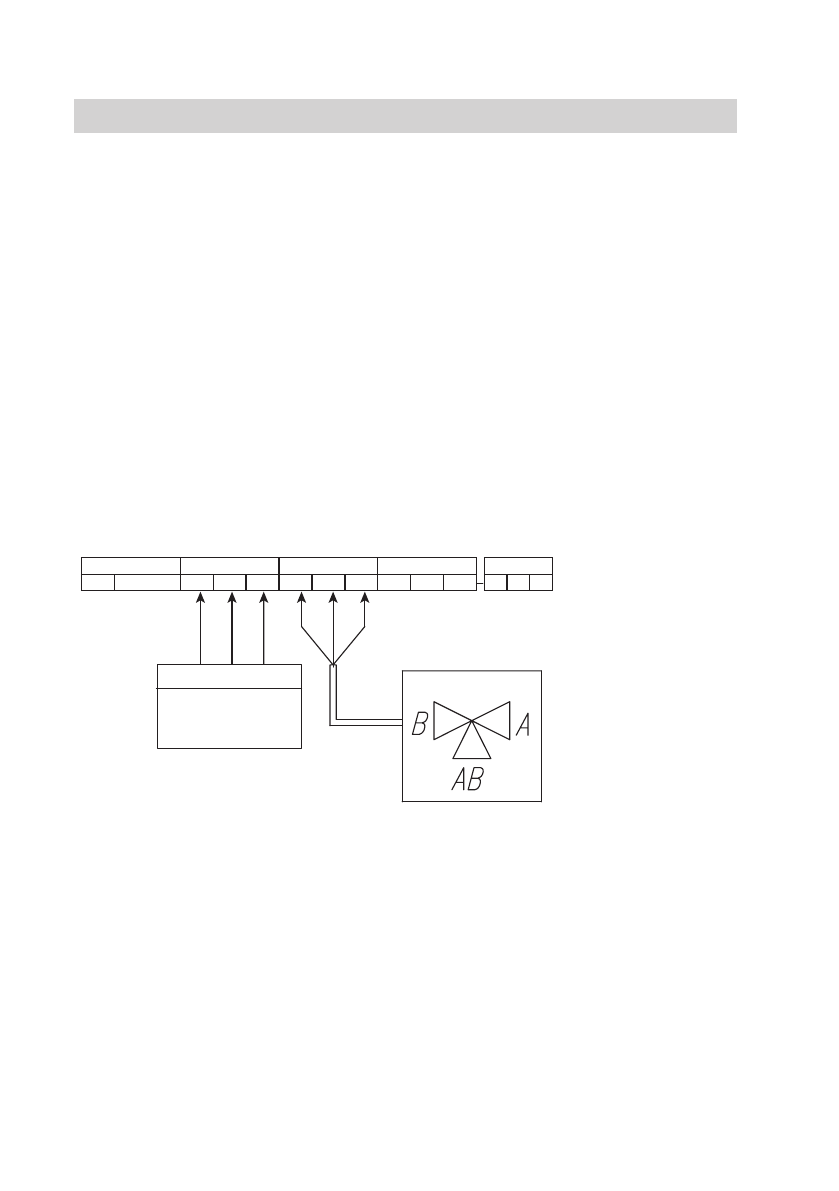

TWV – управление трехходовым клапаном (ЦО / ГВС)

Переключение работы котла на отопление или на нагрев

водонагревателя происходит с использованием трехходового клапана

с приводом. В зависимости от модели (управление SPST или SPDT),

устройство нужно подключить согласно представленным схемам.

M.SUPPLY

PUMP.C

TWV

PUMP

L

N

PE

L

N

PE LB LA

N

L

N

PE

PUMP

O G I

L   N  PE

Циркуляционный

насос

ГВС
