32
Инструкция по монтажу и эксплуатации
Панель управления
(продолжение)

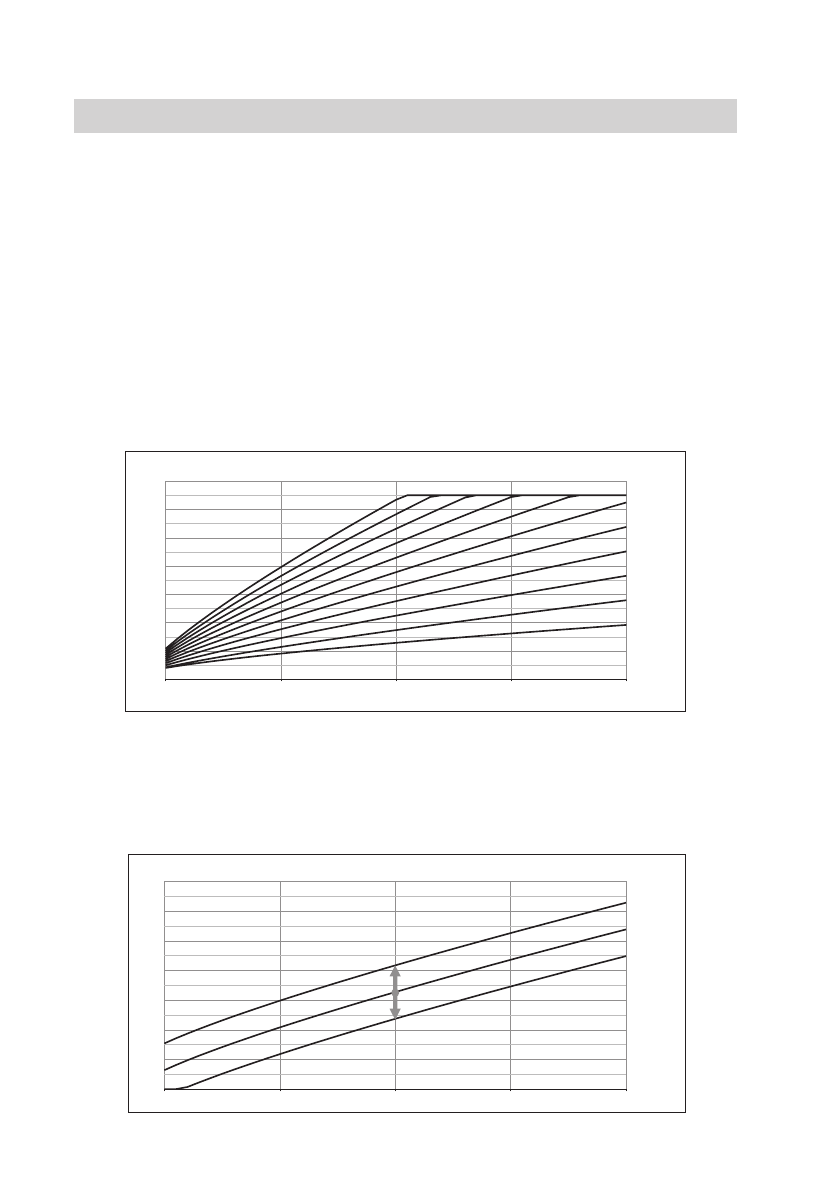

Кривая нагрева
Контроллер котла имеет возможность устанавливать температуру в систе-
ме отопления в зависимости от внешней температуры. В то время когда
температура воздуха на улице низкая, потребность тепла возрастает,
в свою очередь когда температура воздуха высокая, нет необходимо-
сти в поддержании высокой температуры в системе. Взаимосвязь меж-
ду внешней температурой воздуха и температурой в системе отопления
можно представить в виде диаграммы, так называемой кривой нагрева.
На рисунке представлен ряд кривых нагрева для установки комнатной
температуры 22°С. В зависимости от характеристики дома, климатиче-
ской зоны и типа системы отопления следует выбрать соответствую-
щую кривую.
В случае необходимости смещения кривой необходимо изменить пара-
метр (Конфигурация – Отопление – Сдвиг кривой). На рисунке, для приме-
ра, представлена кривая №12 с переносом – 10°С и 10°С.
20,0
30,0
40,0
50,0
60,0
70,0
80,0
90,0
-20
-10
0
10
20
Tch [°C]
Tos [°C]
n=4
n=6
n=8
n=10
n=12
n=14
n=16
n=18
n=20
n=22
n=24
n – номер кривой нагрева (p=0)
20,0
30,0
40,0
50,0
60,0
70,0
80,0
90,0
-20
-10
0
10
20
n=12, p=10
n=12, p=0
n=12, p=-10
p – смещение кривой нагрева
Tos [°C]
Tch [°C]
