Руководство по установке и техническому обслуживанию
ecoTEC plus 0020050886_04
3
2
1
4

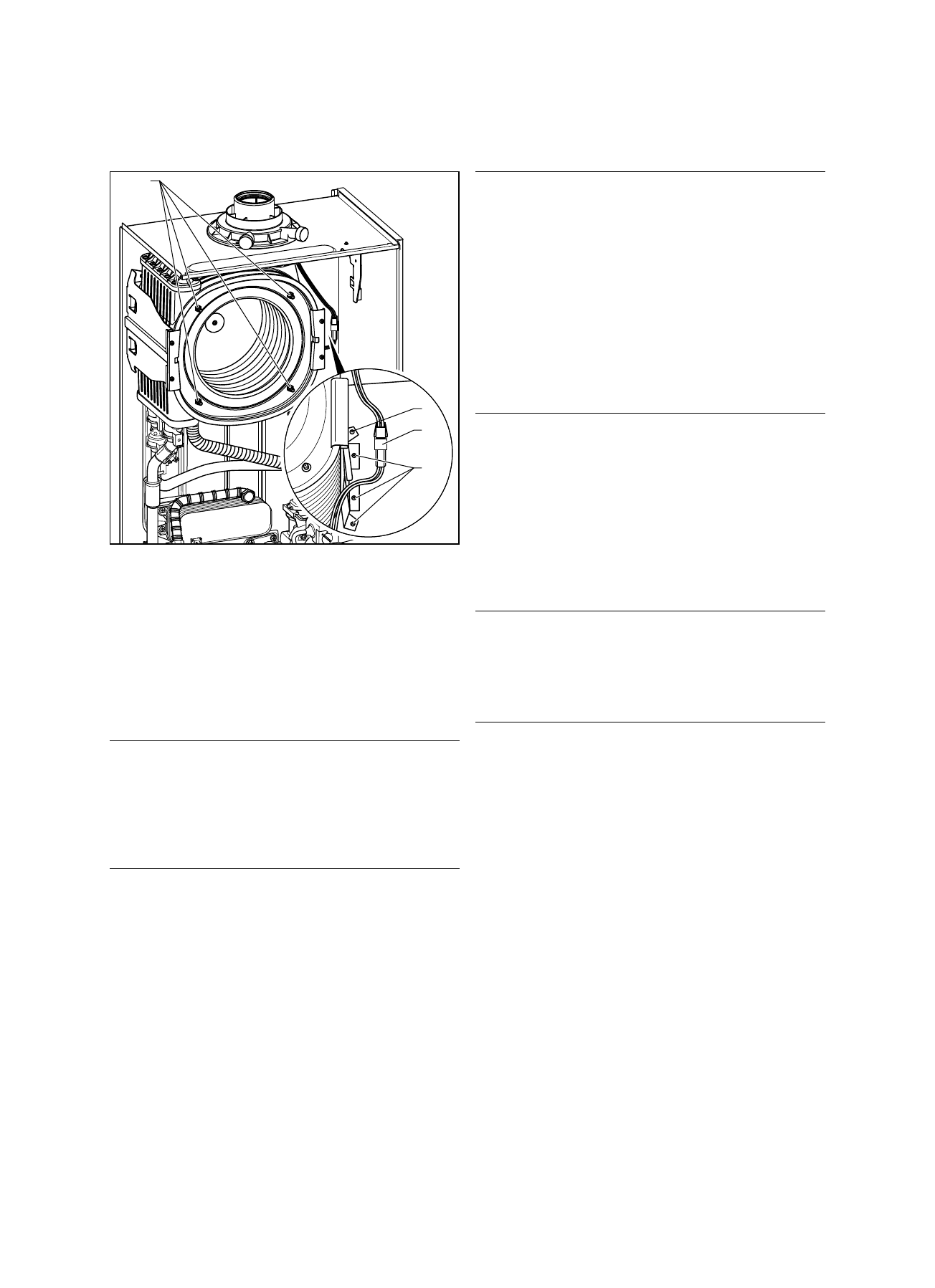

Рис. 10.6 Крепление первичного теплообменника
>
Разъедините штекерное соединение (
2
) термопредохранителя
в первичном теплообменнике.
>
Удалите три болта (
3
) на держателе первичного теплообмен-
ника.
>
Поверните держатель и заклепку (
1
) в сторону, потяните пер-
вичный теплообменник вниз и вправо и извлеките его из аппа-
рата.
>
Монтируйте новый первичный теплообменник в обратной
последовательности, а также замените уплотнения.
b
Осторожно!
Возможный материальный ущерб в результате
отворачивания или подтягивания винтов!
Первичный теплообменник может быть
повреждён!
>
Четыре винта (
1
) не допускается ни отворачивать,
ни подтягивать.
b
Осторожно!
Возможный материальный ущерб в результате
смазывания уплотнений консистентной смазкой!
Консистентная смазка на основе минеральных
масел может повредить уплотнения. Поэтому смазы-
вать уплотнения консистентной смазкой не допуска-
ется.
>
При необходимости для облегчения монтажа
используйте исключительно воду или обычное
жидкое мыло.
>
Вставьте патрубки подающей и обратной линий
до упора в первичный теплообменник и просле-
дите за правильной посадкой скоб на патрубках
подающей и обратной линии.
>
После монтажа нового первичного теплообменника запол-
ните и опорожните аппарат, а при необх. и установку.
>
После окончания работ выполните проверку на предмет газо-
и водонепроницаемости, а также эксплуатационную про-
верку (см. раздел 8.8)!
10.6
Замена электроники и дисплея
a
Опасность!
Опасность травмирования и/или материального
ущерба в результате непринятия во внимание
указаний по технике безопасности!
>
Перед заменой деталей учтите указания по тех-
нике безопасности, описанные в разделе 10.1.
>
Соблюдайте руководства по монтажу и установке, которые
прилагаются к запчастям.
Замена дисплея или электроники
При замене только одного из двух компонентов подгон параме-
тров происходит автоматически. Новый компонент при включе-
нии аппарата принимает заранее настроенные параметры неза-
мененных компонентов.
Замена дисплея и электроники
При замене обоих компонентов (в случае запчастей) после
включения аппарат переходит в состояние Сбой и отображает
сообщение об ошибке „
F.70
“.
>
На втором уровне диагностики в пункте диагностики „
d.93
“
введите номер варианта аппарата согласно таблице 10.1
(см. раздел 9.1.2).
Теперь электроника настроена на тип аппарата, и параметры
всех настраиваемых пунктов диагностики соответствуют завод-
ским настройкам.
Замена конструктивных узлов 10
