Руководство по установке и техническому обслуживанию
ecoTEC plus 0020050886_04
8.4 Техобслуживание
компактного
термомодуля
8.4.1
Демонтаж компактного термомодуля
Компактный термомодуль состоит из воздуходувки с
регулировкой частоты вращения, составной арматуры газа/
воздуха, подачи газа (смесительная труба) к дутьевой горелке с
предварительным смешением, а также непосредственно горелки
с предварительным смешением. Эти четыре узла образуют
компактный термомодуль.
a
Опасность!
Опасность ошпаривания и ожога от горячих ком-
понентов!
Компактный термомодуль, а также все водопрово-
дные детали представляют собой опасность ожогов
и ошпаривания.
>
Перед тем как приступить к работам, дайте ком-
понентам остыть.
При демонтаже соблюдайте следующий порядок действий:
>
Выключите главный выключатель аппарата.
>
Отсоедините аппарат от электросети.
>
Закройте подачу газа к аппарату.
>
Закройте сервисные краны на аппарате.
>
Снимите лицевую обшивку аппарата.
>
Откиньте крышку распределительной коробки.
2
3
1

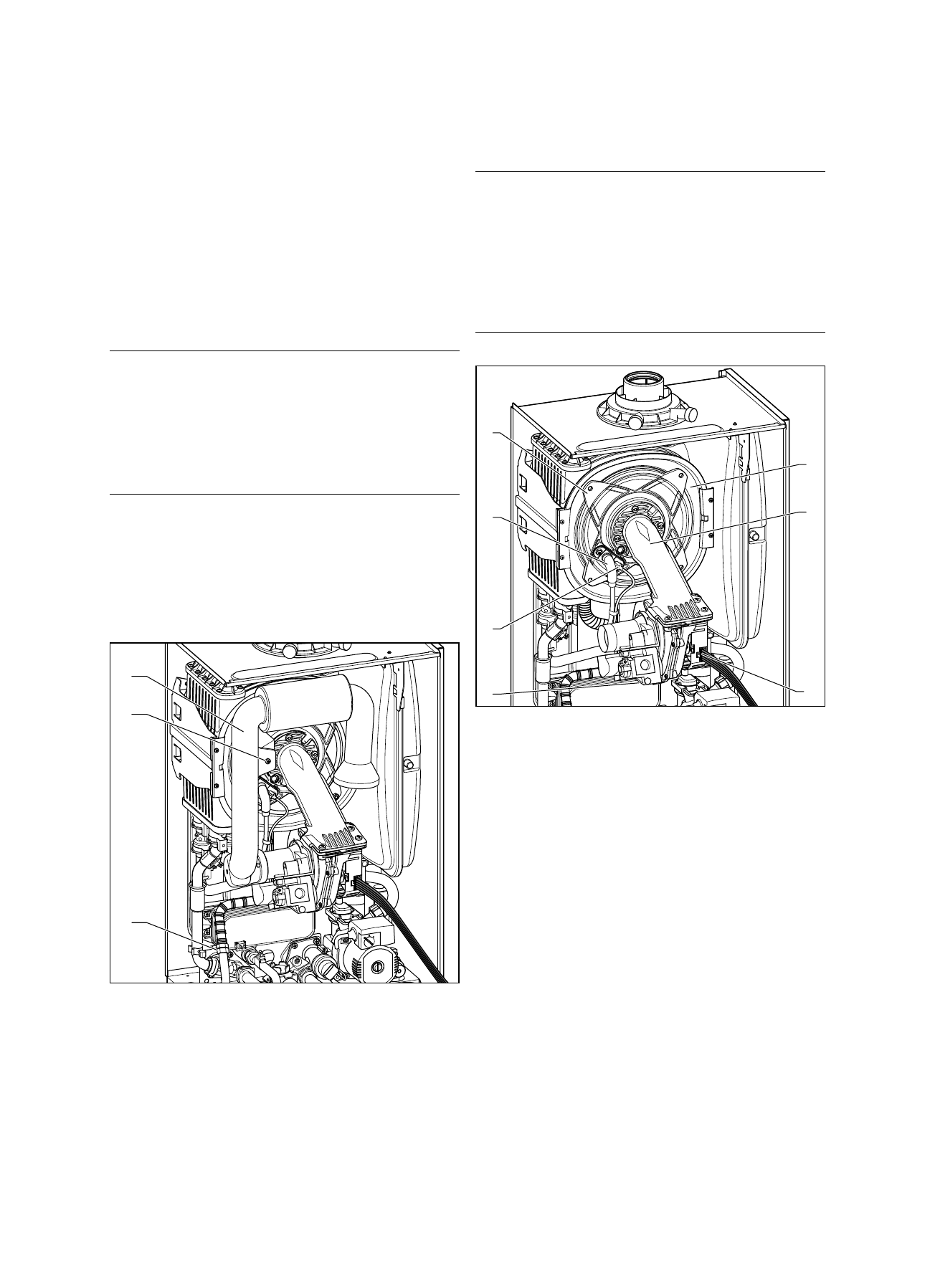

Рис. 8.1 Демонтаж воздуховсасывающей трубы
>
Удалите болт (
2
) и снимите воздуховсасывающую трубу (
1
)
со всасывающего штуцера.
>
Отсоедините подводящую линию газа (
3
) на газовом клапане.
Предохраните гофрированную газовую трубу от перекручи-
вания, удерживания трубу на поверхности для ключа при
ослаблении накидной гайки.
a
Опасность!
Опасность взрыва в результате утечки газа!
Гофрированная газовая труба может быть повреж-
дена при демонтаже и, в результате этого стать
негерметичной.
>
Не подвешивайте компактный термомодуль к гиб-
кой гофрированной газовой трубе.
>
Не подвешивайте грузы к гофрированной газовой
трубе.
10
9
8
4
7
6
5
Рис. 8.2 Демонтаж компактного термомодуля
>
Вытащите оба штекера запального (
5
) и заземляющего прово-
дов (
6
) из запального электрода.
>
Снимите кабель (
8
) на двигателе вентилятора и кабель (
7
) на
газовой арматуре.
>
Ослабьте четыре гайки (
4
).
>
Снимите весь компактный термомодуль (
9
) с интегрального
конденсационного теплообменника (
10
).
>
После демонтажа горелки проверьте интегральный конденса-
ционный теплообменник на наличие повреждений и загрязне-
ний и при необходимости выполните очистку деталей
согласно следующим разделам.
8 Осмотр и техобслуживание
