Руководство по установке и техническому обслуживанию
ecoTEC plus 0020050886_04
5.9.3 Схемы
электропроводки
Кабельный ствол компактного термомодуля
Кабельный ствол гидравлической системы
Разъем для внешнего
регулятора eBUS
Комнатн. термостат 24 В:
разъем 7, 8 и 9
не двунаправленный
интерфейс (только аналог.)
Комнатный термостат 230 В/50 Гц
(переключающий или использовать перемычку)
Отопительный насос
2-ступенчатый насос (штекер с 5 контактами)
Сетевое подключение: 230 В/50 Гц
Предохранитель 2 A, инерционный
Запальник
Внимание:
Не подключать сетевое
напряжение!
Опасность разрушения
электроники!
Диагностика посредством eBUS,
vrnetDIALOG
Подключение модуля-принадлежности
Наруж. датчик
Внеш. датч. под. или отвод. лин.
Разъем: 230 В
Питание модуля-принадлежности
Подключение принадлежности eBUS

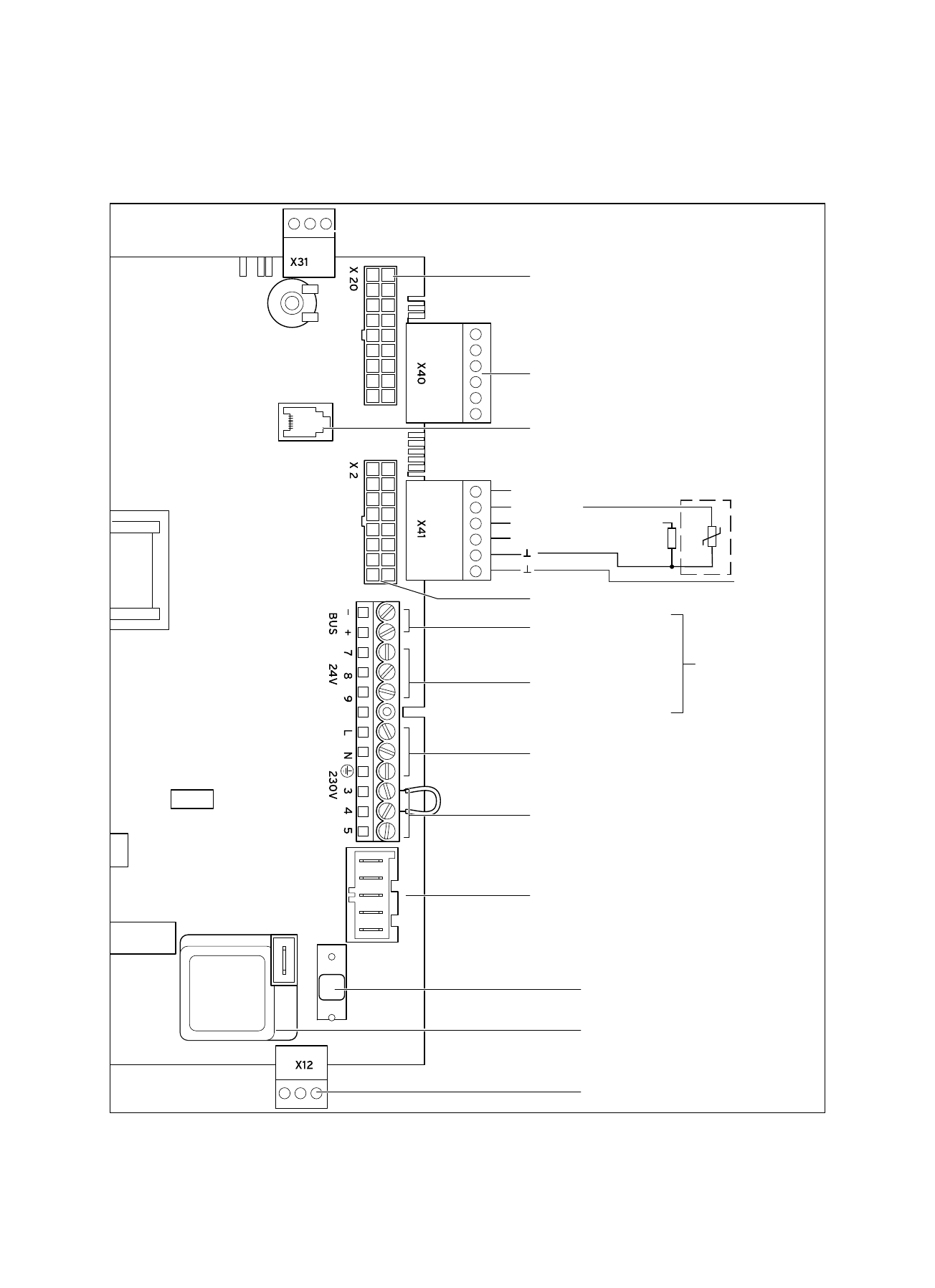

Рис. 5.11 Схема соединений ecoTEC plus
5 Установка
