34
Руководство по установке и техническому обслуживанию
ecoTEC plus 0020050886_04
7.2.7
Определение периодичности техобслуживания/
индикация техобслуживания
Электроника аппарата ecoTEC plus позволяет Вам устанавливать
интервалы техобслуживания аппарата. Эта функция служит для
того, чтобы через определенное, устанавливаемое число часов
эксплуатации горелки подать сообщение о необходимости про-
ведения техобслуживания отопительного аппарата.
Сообщение о техобслуживании
SEr
отображается по истечении
установленных часов эксплуатации горелки на дисплее ecoTEC
plus попеременно с текущей температурой подающей линии.
Индикация
MAIN
появляется на дисплее регулятора eBUS (при-
надлежность).
Расход тепла
Число
людей
Часы эксплуатации горелки до следую-
щего осмотра/техобслуживания (в зави-
симости от типа установки)
5,0 кВт
10,0 кВт
15,0 кВт
20,0 кВт
25,0 кВт
1 - 2
2 - 3
1 - 2
2 - 3
2 - 3
3 - 4
3 - 4
4 - 5
3 - 4
4 - 6
1.050 ч
1.150 ч
1.500 ч
1.600 ч
1.800 ч
1.900 ч
2.600 ч
2.700 ч
2800 ч
2.900 ч
Табл. 7.3 Ориентировочные значения часов эксплуатации
В пункте диагностики „
d.84
“ можно настроить часы эксплуата-
ции до следующего техобслуживания. Ориентировочные значе-
ния для этого см. в таблице 7.3; эти значения соответствуют при-
близительно году эксплуатации аппарата.
Часы эксплуатации устанавливаются в диапазоне от 0 до 3000 ч
с шагом в десять часов.
Если в пункте диагностики „
d.84
“ ввести не числовое значение, а
символ „–“, то функция „Индикация техобслуживания“ не
активна.
i
По истечении установленных часов эксплуатации
необходимо заново ввести периодичность техобслу-
живания в режиме диагностики.
7.2.8 Настройка мощности насоса
Мощность 2-ступенчатого насоса можно автоматически адапти-
ровать к потребностям отопительной установки. При необх.
измените настройку зависящего от режима работы числа обо-
ротов насоса в пункте диагностики „
d.19
“ (возможности
настройки см. в табл. 7.1).

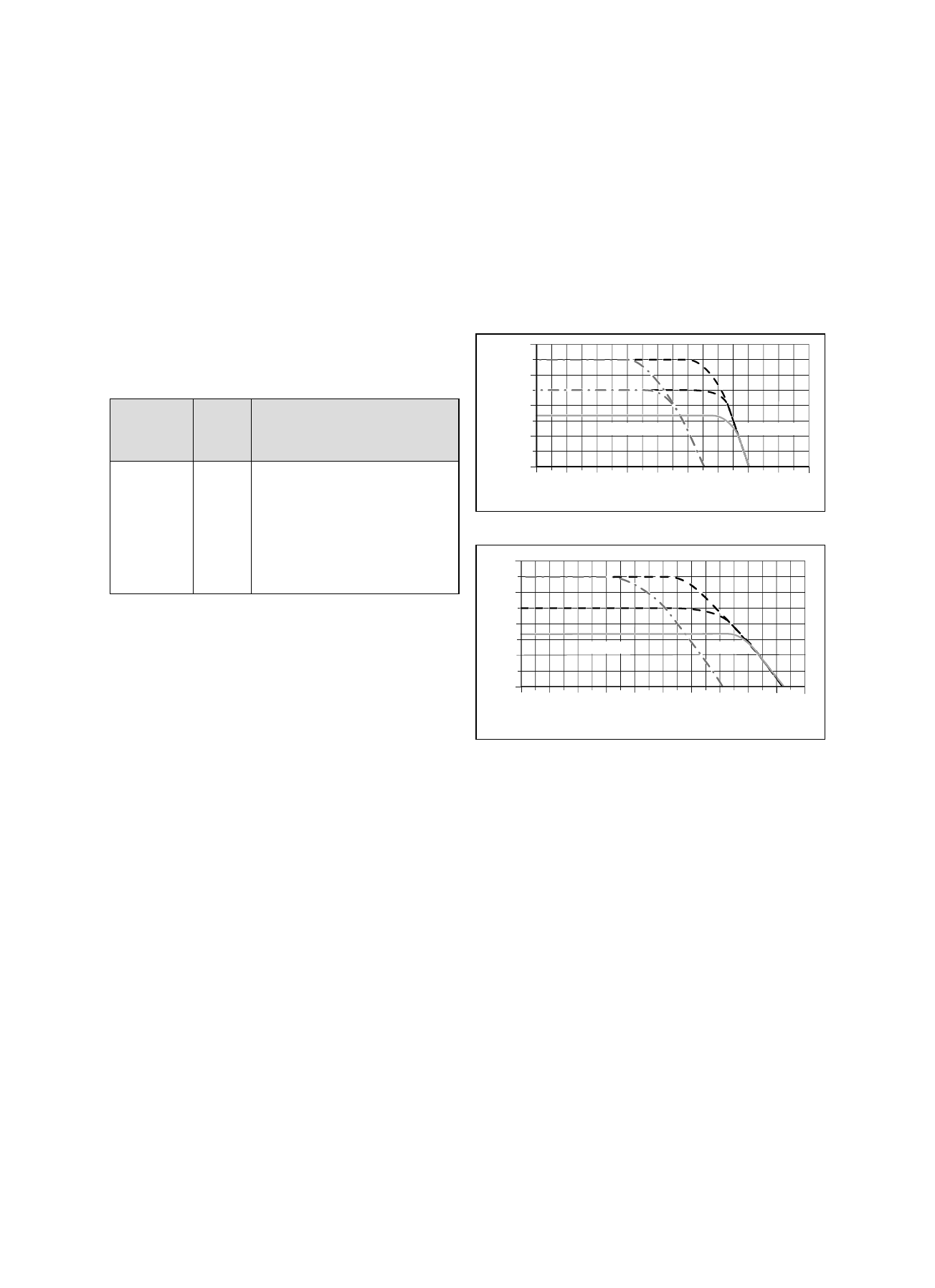

Величина остаточного напора насоса в зависимости от
настройки перепускного клапана представлена на рис. 7.2.
Величина остаточной подачи
[
мбар/hPa
]
Подача [л/ч]
400
300
200
100
0
0
200
400
600
800
1000
1200
1600
1800
1400
2-я ступень
1-я ступень
Рис. 7.2 Характеристика насоса VUW/VU, до 37 кВт
400
300
200
100
0
0 200
400
600
800
1000
1200
1600
личина остаточной подачи
[ мбар/hPa
]
Подача [л/ч]
1800
1400
2-я ступень
1-я ступень
2000
Рис. 7.3 Характеристика насоса VU, 37 кВт
7 Адаптация к отопительной установке
