17
Руководство по установке и техническому обслуживанию
ecoTEC plus 0020050886_04
5.5
Подключение со стороны отопления
a
Опасность!
Опасность ошпаривания и опасность поврежде-
ния вытекающей водой!
Возможная негерметичность водопровода.
>
Обеспечьте монтаж соединительных линий без
напряжений.
Для соединения патрубков подающей и отводящей линий ото-
пления с 22 мм медными трубопроводами поставляются два сер-
висных крана и два соединителя с паяным соединением.
1
3
4
2

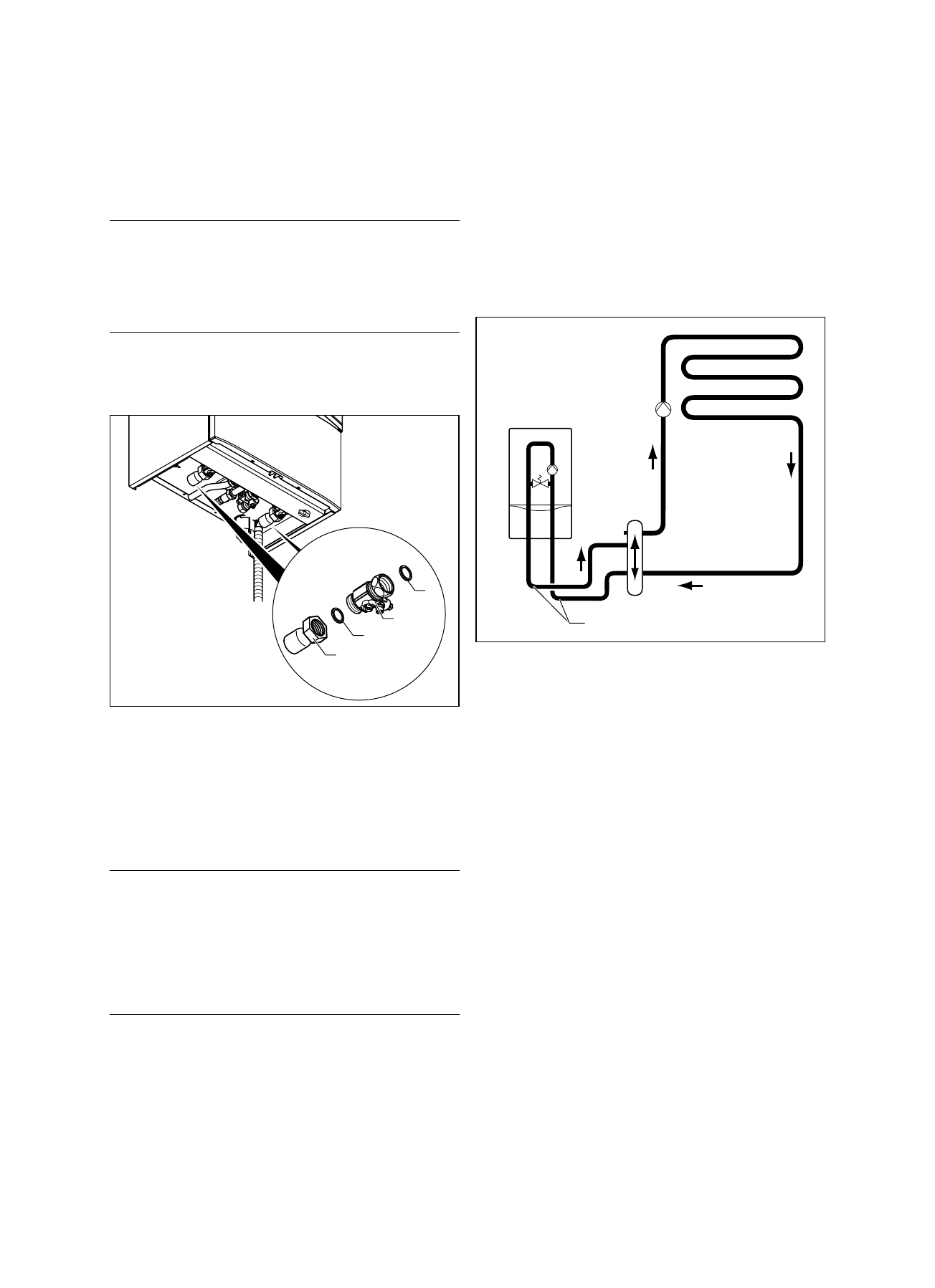

Рис. 5.4 Монтаж подающей и отводящей линий отопления (пример
аппарат VUW)
>
Установите соответственно уплотнение (
1
) и привинтите сер-
висные краны (
2
) на патрубки подающей и отводящей линий
аппарата.
>
Вставьте соответственно уплотнение (
3
) и привинтите соедини-
теля (
4
) с сервисными кранами на патрубки подающей и
отводящей линий аппарата.
b
Осторожно!
Возможный материальный ущерб в результате
ненадлежащей пайки!
Если Вы паяете присоединительные элементы, то
могут повредиться сервисные краны.
>
Паяйте присоединительные элементы только в том
случае, если они не привинчены к сервисным
кранами.
Гидравлический разделитель
Гидравлический разделитель отделяет теплогенератор от
системы отопления. Таким образом устраняется зависимость от
остаточного напора теплогенератора. Благодаря гидравличе-
скому разделителю в сочетании с насосом контура аппарата
постоянно обеспечено прохождение достаточно высокого мини-
мального объёма циркуляционной воды через отопительный
аппарат. Для использования гидравлического разделителя не тре-
буются никакие электрические принадлежности.
i
Обратите внимание, что при подсоединении гидрав-
лического разделителя диаметр присоединительных
патрубков между аппаратом и разделителем должен
быть не больше 22 мм.
Ø макс. 22 мм
Рис. 5.5 Диаметр соединительных трубопроводов при использовании
гидравлического разделителя
Установка 5
