Manuale d‘uso atmoCRAFT

Gli elementi di comando hanno le seguenti funzioni.

1

Display d'indicazione del tipo di funzionamento
attuale o di particolari informazioni supplementari

2

 Pulsante

“

i

” per richiamare informazioni

3

  Centralina di termoregolazione (accessorio)

4

  Interruttore generale per accendere e spegnere l'ap-

parecchio

5

 Pulsante

“

+

” per sfogliare in avanti le indicazioni sul

display (per le impostazioni e la ricerca degli errori
ad opera del tecnico abilitato);
Richiesta della temperatura attuale del serbatoio ad
accumulo quando è collegata la sonda apposita di
rilvamento della temperatura

6

 Pulsante

“

-

” per sfogliare indietro le indicazioni sul

display (per le impostazioni e la ricerca degli errori
ad opera del tecnico abilitato)

7

  Pulsante “Sblocco” per il ripristino di determinati

disturbi

8

  Manopola di regolazione della temperatura di man-

data riscaldamento

9

Manopola di regolazione della temperatura del ser-
batoio ad accumulo.

Sistema di informazione e analisi digitale
(sistema DIA)

1

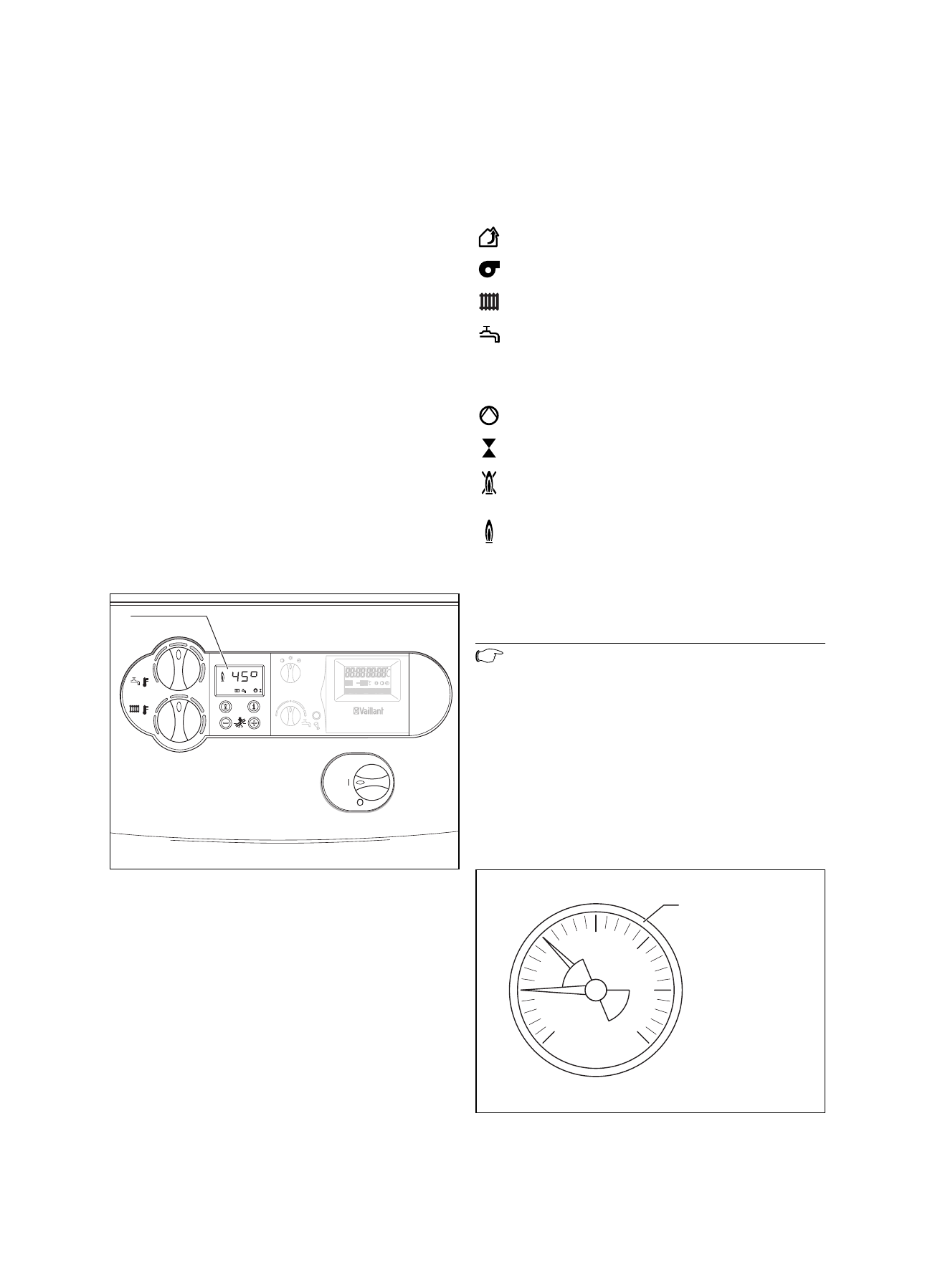

Fig. 4.3  Display del sistema DIA

La presente caldaia è dotata di un sistema di informazio-
ne e analisi digitale (sistema DIA). Questo sistema forni-
sce informazioni sul funzionamento dell'apparecchio e
consente di eliminare alcuni suoi disturbi.
Durante il funzionamento normale della caldaia, il
display (

1

) del sistema DIA visualizza la temperatura di

mandata riscaldamento attuale (nell'esempio 45 °C). In
caso di errore l'indicazione della temperatura viene
sostituita dal relativo codice di errore.
Dai simboli visualizzati si possono rilevare le seguenti
informazioni.

1

Indicazione della temperatura di mandata riscal-
damento attuale oppure indicazione di un codice
di stato o di errore.
Disturbo nel condotto aria/fumi

Disturbo nel condotto aria/fumi

sempre acceso:

riscaldamento attivo

lampeggia:

blocco bruciatore attivo

Produzione acqua calda attiva
sempre acceso:

carico bollitore disponibile

lampeggia:

carico bollitore in funzione,

bruciatore

acceso

Pompa di riscaldamento in funzione

Valvola gas interna azionata

Fiamma con croce:
disturbo nel funzionamento del bruciatore;
caldaia spenta
Fiamma senza croce:
funzionamento regolare del bruciatore

4.2  Provvedimenti prima della messa in servizio

4.2.1  Per aprire i dispositivi di intercettazione

 Nota

I dispositivi di intercettazione non sono compresi
nella fornitura della caldaia. Essi vengono instal-
lati sul luogo ad opera di un tecnico abilitato.
Questi è tenuto a spiegare all'utente la posizione
e la gestione di queste parti costruttive.

•  Aprire il rubinetto di intercettazione del gas ruotando-

lo in senso antiorario fino all'arresto.

•  Controllare che i rubinetti per la manutenzione sulla

mandata e sul ritorno dell‘impianto siano aperti.

4.2.2  Controllo della pressione dell’impianto

2

1

0

6

5

4

3

bar

1

Fig. 4.4  Controllo della pressione di riempimento dell'impianto

di riscaldamento (manometro sul posto)

4 Uso
