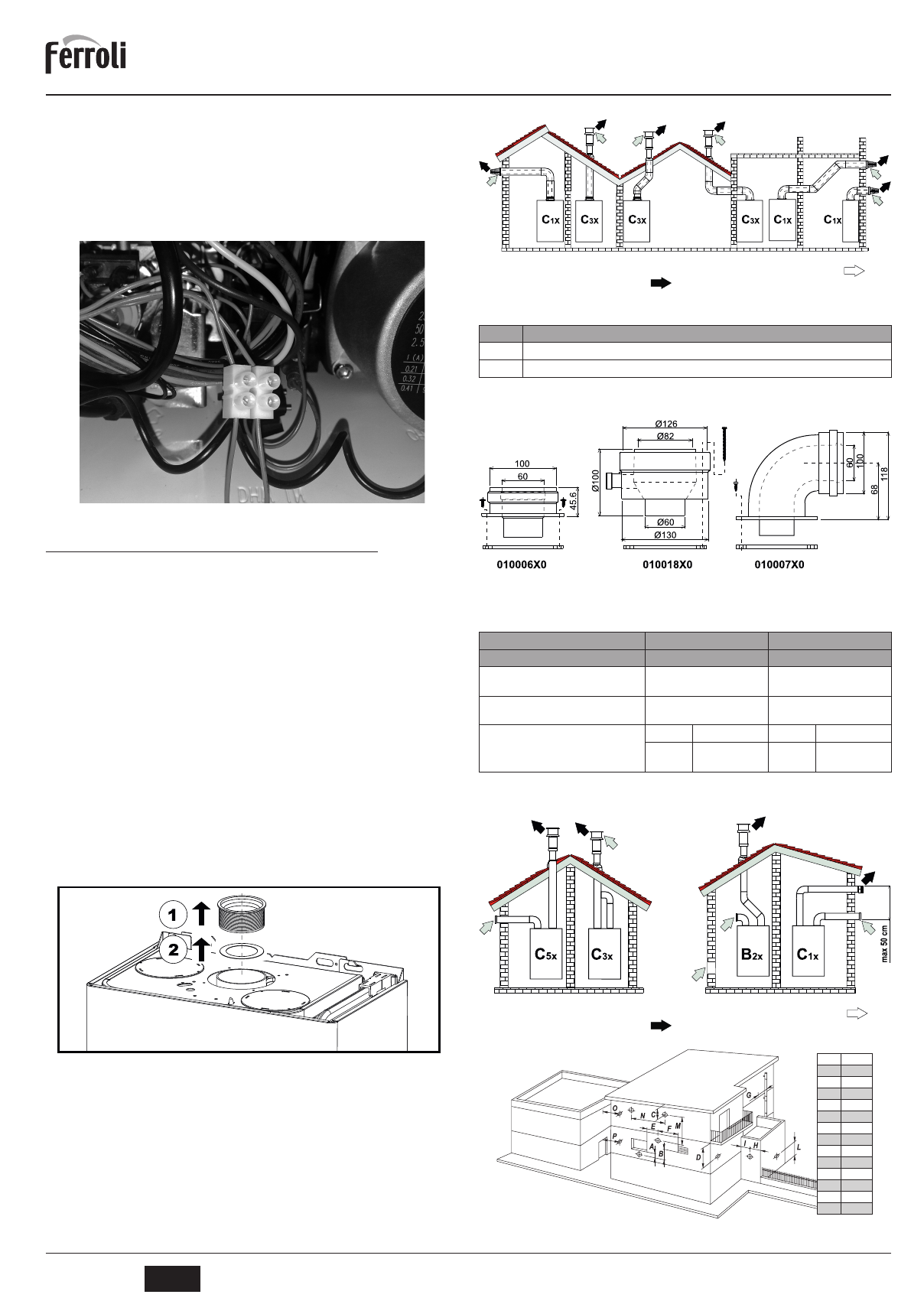

FORTUNA

6

RU

Комнатный термостат

ВНИМАНИЕ: КОМНАТНЫЙ ТЕРМОСТАТ ДОЛЖЕН БЫТЬ УСТРОЙСТВОМ С КОНТАКТА

-

МИ  НЕ  ПОД  НАПРЯЖЕНИЕМ.  ПОДАЧА  НАПРЯЖЕНИЯ  230В  НА  КЛЕММЫ  КОМНАТНО

-

ГО ТЕРМОСТАТА ПОВЛЕЧЕТ ЗА СОБОЙ НЕПОДЛЕЖАЩЕЕ РЕМОНТУ ПОВРЕЖДЕНИЕ

ЭЛЕКТРОННОЙ ПЛАТЫ.

Доступ к электрической клеммной панели

Сняв обшивку котла, можно получить доступ к клеммной колодке подключения комнатного

термостата. По умолчанию на контактах клеммной колодки установлена перемычка. В слу

-

чае подключения к котлу комнатного термостата перемычку необходимо удалить.

рис. 7 – Доступ к клеммной колодке подключения комнатного термостата

3.6  Воздуховоды для притока воздуха/удаления продуктов сгорания

Котел  модификации  «С»  (открытая  камера  сгорания).  Труба  присоединения  к  дымоходу

должна иметь диаметр не меньший, чем диаметр соединительного патрубка дымохода кот

-

ла. После патрубка дымохода котла должен идти вертикальный участок дымохода длиной

не менее 0,5 метра. Размеры и монтаж дымохода и присоединительной трубы должны со

-

ответствовать действующим нормам.

Котел  модификации  «С»  оборудован  предохранительным  термостатом  дымовых  газов,

блокирующим работу котла в случае плохой тяги или засорения дымовой трубы. Запреща

-

ется вскрывать данное устройство или блокировать его работу.

Котел модификации «F» (закрытая камера сгорания). Воздухозабор и выход дымовых газов

присоединяются соответственно к системам аспирации и дымоудаления, которые должны

удовлетворять приведенным ниже требованиям. Данный аппарат сертифицирован для при

-

менения со всеми конфигурациями воздуховодов Cny, указанными на табличке технических

данных. Тем не менее, возможно, что применение некоторых конфигураций ограничивается

или запрещается местными законами, нормами или правилами. Прежде чем приступать к

монтажу, внимательно ознакомьтесь с соответствующими предписаниями и обеспечьте их

строгое соблюдение. Кроме того, необходимо соблюдать действующие правила, касающи

-

еся расположения оголовков воздуховодов на стене или крыше и минимальных расстояний

от окон, стен, других воздуховодов и т.д. (cм. рис. 11 и табл. 4)

Диафрагмы

Для обеспечения работы котла модификации «F» необходимо выбрать и установить нуж

-

ную  диафрагму,  входящую  в  поставку  агрегата,  согласно  указаниям,  приведенным  далее

в  таблицах.  Проверить,  что  в  котле  находится  диафрагма  (в  случае  необходимости  в  ее

использовании) и что она правильно установлена.

Установка диафрагмы

Подсоединение с помощью коаксиальных труб

рис. 8 – Примеры присоединения с помощью коаксиальных труб (

=

Воздух /

 = Дымовые газы)

Таблица 2 – Варианты исполнения

Тип

Наименование

C1X

Горизонтальные трубы для притока воздуха и удаления дымовых газов через стену

C3X

Вертикальные трубы для притока воздуха и удаления дымовых газов через крышу

Для коаксиального подсоединения установите на агрегате один из следующих соединитель

-

ных элементов.

рис. 9 – Начальные элементы для коаксиальных воздуховодов

Таблица 3 – Диафрагмы для коаксиальных воздуховодов

Коаксиальный 60/100

Коаксиальный 80/125

Максимально дoпycтимaя длина

5 м

10 м

Величина уменьшения

на каждое колено с углом 90

°

1 м

0,5 м

Величина уменьшения

на каждое колено с углом 45

°

0,5 м

0,25 м

Используемая диафрагма

0–2 м

Ø43

0–3 м

Ø43

2–5 м

Без диафраг

-

мы

3–10 м Без диафраг

-

мы

Подсоединение с помощью раздельных труб

рис. 10 – Примеры присоединения с помощью коаксиальных труб (

=

Воздух /

 = Дымовые газы)

рис. 11 – Варианты расположения оголовка дымохода

А

600

B

600

С

300

D

300

E

400

F

600

G

300

H

300

I

300

L

2500

M

1500

N

1000

O

2000

P

3000
