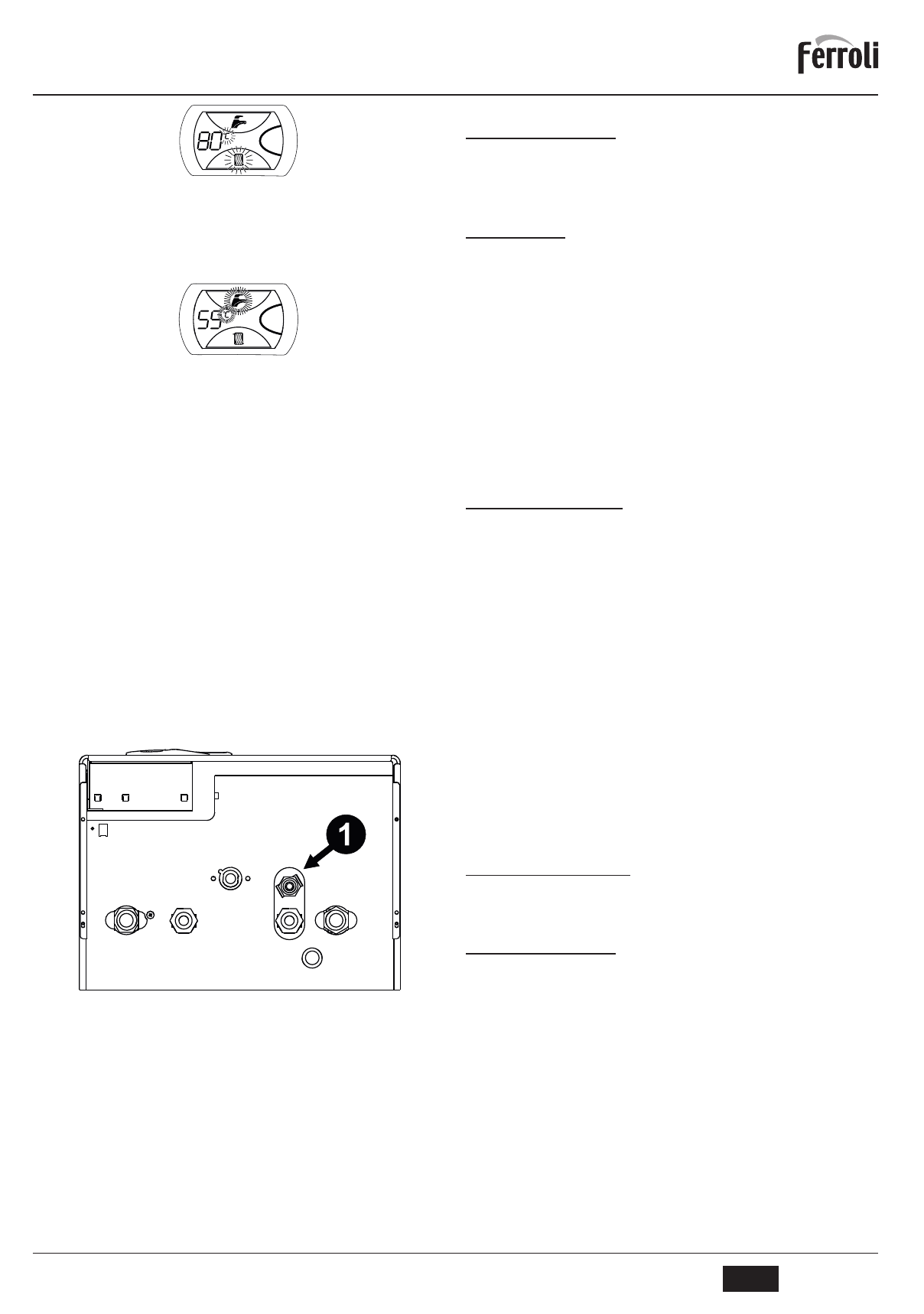

рис. 4

Регулировка температуры в системе горячего водоснабжения (ГВС)

С  помощью  кнопок  системы  ГВС  (поз.  1  и  2  –  рис.  1)  можно  изменить  температуру  воды

от минимальной 35°С до максимальной 55°С. Для исключения преждевременного выхода

из строя вторичного теплообменника котла не рекомендуется устанавливать температуру

горячей воды выше той, которой Вы будете пользоваться без подмеса холодной воды.

рис. 5

Регулировка температуры воздуха в помещении (с помощью комнатного термостата)

Задайте с помощью комнатного термостата нужную температуру внутри помещения. При

отсутствии комнатного термостата котел обеспечивает поддержание в системе отопления

заданной температуры воды.

Регулировка температуры воздуха в помещении (с помощью опционного устройства

ДУ с таймером)

Подключите  ДУ  к  клеммам  подключения  к  котлу  комнатного  термостата,  предварительно

удалив с клемм перемычку. В дальнейшем руководствуйтесь Инструкцией на данное ДУ.

Режимы «Comfort» и «Eco»

Пользователь имеет возможность включить режим

«Comfort»

 – периодическое включение

горелки котла для предварительного нагрева первичного теплообменника с целью обеспе

-

чения быстрого получения горячей воды ГВС после открытия любого крана горячей воды.

В  режиме

«Eco»

  предварительный  нагрев  первичного  теплообменника  не  производится,

котел включается только по запросу на производство горячей воды.

Выбор  режимов

«Eco»

  или

«Comfort»

  осуществляется  нажатием  кнопки

«Eco/Comfort»

(поз.7 – рис.1). В режиме

«Eco»

 на дисплее отражается соответствующая надпись (поз.12 –

рис.1). В режиме

«Comfort»

 надпись отсутствует.

Регулировка давления воды в системе

Давление  в  контуре  отопления  при  температуре  воды  в  контуре  около  +20°С  должно

составлять  приблизительно  1,2  бар.  Если  во  время  работы  давление  воды  в  системе

упадет  до  величины  ниже  минимально  допустимой  (0,5  бар),  котел  автоматически  оста

-

навливается  и  на  дисплее  высветится  ошибка  F37.  С  помощью  крана  подпитки  (поз.  1  –

рис. 6) нужно довести давление до необходимого значения. По окончании операции всегда

закрывайте кран подпитки.

рис. 6 – Кран заполнения и подпитки котла

3.  МОНТАЖ

3.1  Указания общего характера

УСТАНОВКА  И  НАСТРОЙКА  КОТЛА  ДОЛЖНА  ОСУЩЕСТВЛЯТЬСЯ  ТОЛЬКО  СПЕЦИА

-

ЛИЗИРОВАННЫМ ПЕРСОНАЛОМ, ИМЕЮЩИМ НЕОБХОДИМУЮ КВАЛИФИКАЦИЮ, ПРИ

СОБЛЮДЕНИИ ПРИВЕДЕННЫХ В НАСТОЯЩЕЙ ИНСТРУКЦИИ УКАЗАНИЙ, ПРЕДПИСА

-

НИЙ  ДЕЙСТВУЮЩЕГО  ЗАКОНОДАТЕЛЬСТВА,  ПОЛОЖЕНИЙ  МЕСТНЫХ  НОРМ  И  ПРА

-

ВИЛ, И В СООТВЕТСТВИИ С ПРИНЯТЫМИ ТЕХНИЧЕСКИМИ ТРЕБОВАНИЯМИ.

3.2  Место установки

Установка и эксплуатация модификации «С» котла допускается только в помещениях, обо

-

рудованных постоянно действующей вентиляцией, обеспечивающей необходимый объем

обмена воздуха. Недостаточный приток воздуха, необходимого для горения, будет препят

-

ствовать нормальной работе котла. Кроме того, продукты сгорания, образующиеся в таких

условиях, при попадании в помещение могут серьезно угрожать здоровью и жизни находя

-

щихся там людей.

Камера  сгорания  котла  модификации  «F»  изолирована  относительно  помещения.  Тем  не

менее помещение, в котором устанавливается котел, должно иметь достаточную вентиля

-

цию для предотвращения опасных ситуаций в случае хотя бы малых утечек газа.

В соответствии со стандартом EN 297/А6 котел модификации «F» может работать в частич

-

но защищенном месте при температуре окружающего воздуха не ниже -5°С.

В любом случае в месте установки котла не должны находиться пыль, огнеопасные предме

-

ты и материалы или едкие газы.

Котел предназначен для подвески на стену и поставляется в комплекте с подвесным крон

-

штейном. Прикрепите кронштейн к стене при соблюдении размеров, приведенных на рисун

-

ке на обложке руководства, и повесьте на него котел. По специальному заказу может быть

поставлен металлический шаблон для наметки на стене точек просверливания крепежных

отверстий. При установке на стене должно быть обеспечено прочное и надежное крепление

котла.

3.3  Гидравлические соединения
Предупреждения

Сливное отверстие предохранительного клапана должно быть соединено с воронкой или со

сливной трубой во избежание излияния воды на пол в случае аварийного повышения дав

-

ления в отопительном контуре. В противном случае изготовитель котла не несет никакой от

-

ветственности за затопление помещения при срабатывании предохранительного клапана.

Прежде  чем  приступать  к  подключению  котла  к  системе  газоснабжения,  удостоверьтесь,

что котел настроен для работы на имеющемся виде газа и тщательно прочистите все трубы

системы

Выполните подключения к соответствующим штуцерам согласно чертежу (рис. 16, стр. 8)

и в соответствии с символами, имеющимися на самом агрегате.

ПРИМЕЧАНИЕ: аппарат оснащен внутренним байпасом системы отопления.

Характеристики воды для системы отопления

В случае, если жесткость воды превышает 25°F (1°F=10 ppm СаСО

3

), используемая вода

должна быть надлежащим образом подготовлена, чтобы предотвращать образование на

-

кипи  в  котле.  Процесс  обработки  воды  не  должен  доводить  ее  жесткость  ниже  значения

15°F.

Система защиты от замерзания, жидкие антифризы, добавки и ингибиторы

Использование жидких антифризов, добавок и ингибиторов разрешается в случае необхо

-

димости только и исключительно, если их изготовитель дает гарантию, подтверждающую,

что его продукция отвечает данному виду использования и не причинит вреда теплообмен

-

нику  котла  и  другим  комплектующим  и/или  материалам,  использованным  в  конструкции

котла  и  системы.  Запрещается  использовать  жидкие  антифризы,  добавки  и  ингибиторы,

не предназначенные специально для применения в тепловых установках и несовместимые

с материалами, использованными в конструкции котла и системы отопления.

3.4  Присоединение к газопроводу

Газовую магистраль следует подключать к соответствующей точке (см. рисунок на обложке)

при соблюдении действующих норм, с помощью жесткой металлической трубы или бесшов

-

ного гибкого шланга из нержавеющей стали. Между газовой магистралью и котлом следует

установить газовый вентиль. Проверьте герметичность всех газовых соединений.

3.5  Электрические соединения
Предупреждения

Аппарат должен быть подключен к надежной системе заземления, выполненной в соответ

-

ствии  с  действующими  нормами  техники  безопасности.  Эффективность  контура  заземле

-

ния и его соответствие нормам должны быть проверены квалифицированным персоналом.

Изготовитель не несет никакой ответственности за ущерб, могущий быть причиненным от

-

сутствием заземления аппарата.

Внутренние электрические соединения в котле уже выполнены, он снабжен также сетевым

шнуром «Y» с вилкой. Подключение к электрической сети должно быть выполнено в виде

отдельной розетки. На участке между котлом и источником электрического питания должен

быть  установлен  защитный  автомат  с  током  срабатывания  6А.  При  выполнении  электри

-

ческих  соединений  важно  соблюсти  полярность  (ФАЗА:  коричневый  провод  /  НЕЙТРАЛЬ:

синий провод / ЗЕМЛЯ: желто-зеленый провод.

Пользователю запрещается самостоятельно производить замену кабеля питания. В случае

повреждения кабеля выключите аппарат и обращайтесь к квалифицированному персоналу

для его замены. В случае замены электрического кабеля, используйте исключительно ка

-

бель Зх0,75 мм

2

 с наружным диаметром не более 8 мм.
