FORTUNA

4

RU

1.  УКАЗАНИЯ ОБЩЕГО ХАРАКТЕРА

•  Внимательно прочитайте предупреждения, содержащиеся в настоящем руководстве,

и соблюдайте их в процессе эксплуатации котла.

•  После монтажа котла проинформируйте пользователя о принципах его работы и пере

-

дайте ему в пользование настоящее руководство, которое является неотъемлемой и

важной частью агрегата; пользователь должен бережно сохранять его для возможного

использования в будущем.

•  Установка  и  техническое  обслуживание  котла  должны  производиться  квалифициро

-

ванным  персоналом  при  соблюдении  действующих  норм  и  в  соответствии  с  указа

-

ниями  изготовителя.  Запрещается  выполнять  любые  действия  на  опломбированных

устройствах регулировки.

•  Неправильная  установка  или  ненадлежащее  техническое  обслуживание  могут  быть

причиной  вреда  для  людей,  животных  и  имущества.  Изготовитель  не  несет  никакой

ответственности за ущерб, связанный с ошибочными установкой и эксплуатацией агре

-

гата, а также с несоблюдением предоставленных им инструкций.

•  Прежде чем приступить к выполнению любой операции очистки или технического об

-

служивания,  отключите  агрегат  от  сетей  питания  с  помощью  выключателя  системы

и/или предусмотренных для этой цели отсечных устройств.

•  В случае неисправной и/или ненормальной работы агрегата выключите его и воздер

-

живайтесь от любой попытки самостоятельно отремонтировать или устранить причину

неисправности. В таких случаях обращайтесь исключительно к квалифицированному

персоналу. Возможные операции по ремонту-замене комплектующих должны выпол

-

няться только квалифицированными специалистами с использованием исключительно

оригинальных запчастей. Несоблюдение всего вышеуказанного может нарушить безо

-

пасность работы агрегата.

•  Настоящий агрегат допускается использовать только по тому назначению, для которого

он спроектирован и изготовлен. Любое другое его использование следует считать не

-

надлежащим и, следовательно, опасным.

•  Упаковочные материалы являются источником потенциальной опасности и не должны

быть оставлены в местах, доступных детям.

•  Не разрешается использование агрегата лицами (в том числе, детьми) с ограниченны

-

ми физическими, сенсорными или умственными возможностями или лицами без над

-

лежащего опыта и знаний, если они не находятся под непрерывным надзором.

•  По окончании срока службы Оборудование должно быть утилизировано с наименьшим

вредом для окружающей среды и в соответствии с правилами по утилизации отходов

в вашем регионе.

•  Приведенные  в  настоящем  руководстве  изображения  дают  упрощенное  представле

-

ние  изделия.  Подобные  изображения  могут  несущественно  отличаться  от  готового

изделия.

2.  ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
2.1  Предисловие

FORTUNA

 Данный котел представляет собой высокоэффективный тепловой генератор для

отопления и ГВС, работающий на природном или сжиженном газе. Котел оснащен атмос

-

ферной  горелкой  с  электронной  системой  розжига,  открытой  (модели  «С»)  или  закрытой

(модели «F») герметичной камерой сгорания и микропроцессорной системой управления.

В комплект поставки котла входят присоединительные элементы для подключения раздель

-

ного дымохода (для котлов «F», см. рис.11).

Котел может быть установлен в закрытом помещении или снаружи, на частично защищенном

месте (согласно стандарту EN 297/А6), с температурой окружающего воздуха не ниже -5°С.

2.2  Панель управления
Панель

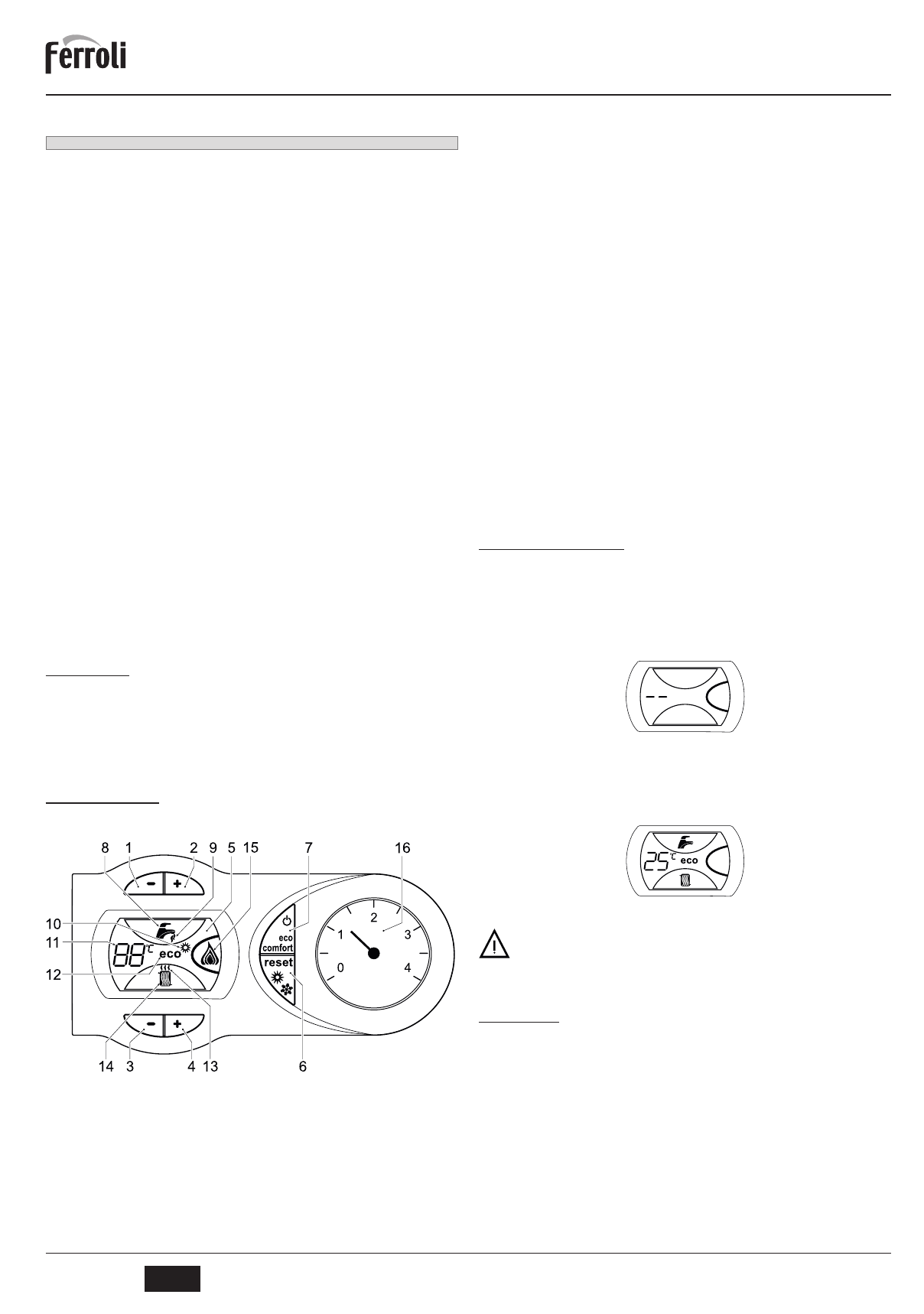

рис. 1 – Панель управления

Условные обозначения на панели управления рис. 1

1.

Кнопка уменьшения задаваемой температуры в системе ГВС

2.

Кнопка увеличения задаваемой температуры в системе ГВС

3.

Кнопка уменьшения задаваемой температуры в системе отопления

4.

Кнопка увеличения задаваемой температуры в системе отопления

5.

Дисплей

6.

Кнопка «RESET» – выбора режима Лето/Зима

7.

Кнопка выбора режима «Экономичный»/«Комфорт» – «Вкл/Выкл» котла

8.

Символ ГВС

9.

Символ работы агрегата в режиме ГВС

10.

Индикация «Летний режим»

11.

Индикация многофункционального режима

12.

Символ режима «Есо» (Экономичный)

13.

Индикация работы агрегата в режиме отопления

14.

Символ отопления

15.

Индикация текущей мощности горелки

16.

Манометр системы отопления

Индикация во время работы котла

Режим отопления

О поступлении запроса на включение отопления (от комнатного термостата или от пульта

ДУ с таймером) предупреждает мигание индикатора теплого воздуха над символом батареи

на дисплее (поз. 13 – рис. 1).

На дисплее (поз. 11 – рис. 1) высвечивается текущая температура воды, подаваемой в си

-

стему отопления.

Режим горячего водоснабжения

О  поступлении  запроса  на  включение  системы  ГВС,  генерируемого  при  заборе  горячей

воды, предупреждает мигание соответствующего индикатора под символом крана на дис

-

плее (поз. 9 – рис. 1).
На дисплее (поз. 11 – рис. 1) высвечивается температура воды в контуре ГВС.

Режим Comfort

О  поступлении  команды  на  включение  режима

«Comfort»

  (предварительный  нагрев  пер

-

вичного  теплообменника  для  быстрого  получения  горячей  воды  после  открытия  крана)

предупреждает мигание индикатора, расположенного под краном.
На дисплее (поз. 11 – рис. 1) высвечивается температура воды в котле.

Неисправность

В случае неисправности (см. п. 4.4) на дисплей выводится код неисправности (поз. 11 – рис. 1).

2.3  Включение и выключение
Подключение к сети электропитания

•  В течение 5 секунд на дисплее будет высвечиваться версия программного обеспече

-

ния, установленного в электронном блоке.

•  Откройте газовый вентиль, установленный перед котлом.

•  Теперь  котел  готов  к  автоматическому  включению  при  каждом  заборе  горячей  воды

или при поступлении сигнала на включение системы отопления.

Включение и выключение котла

рис. 2 – Выключенное состояние

Когда котел выключен, электрическое питание поступает на электронную плату.

Не работают система ГВС и отопления. Остаются активными системы защиты от замерза

-

ния и защиты от блокировки насоса и трехходового крана. Чтобы включить котел нажмите

на кнопку

вкл/выкл

 (поз. 7 рис. 1) в течение 5 секунд.

рис. 3

При  отключении  котла  от  системы  электропитания  и/или  газовой  магистрали

функция  антизамерзания  неактивна.  Во  время  длительного  неиспользования

котла в зимний период, во избежание ущерба от возможного замерзания рекомен

-

дуется слить всю воду из котла, как из контура отопления, так и из контура ГВС;

или же слить только воду из контура ГВС и залить антифриз в систему отопления,

в соответствии с указаниями, приведенными в п. 3.3.

2.4  Реrулировки
Переключение режимов «Лето»/«Зима»

Нажмите кнопку

«Лето»/«Зима»

 (поз. 6 – рис. 1) на 2 секунды.

На  дисплее  высветится  символ  «Лето»  (поз.  10  –  рис.  1).  При  этом  котел  будет  выраба

-

тывать только воду для ГВС. Остается активной система антизамерзания. Для включения

режима  «Зима»  вновь  нажмите  кнопку

«Лето»/«Зима»

  (поз.  6  –  рис.  1)  на  2  секунды.  На

дисплее погаснет символ «Лето» и котел будет греть воду системы отопления или воду для

ГВС, при этом контур ГВС имеет приоритет над контуром отопления.

Регулировка температуры воды в системе отопления

С помощью кнопок системы отопления (поз. 3 и 4 – рис. 1) температуру можно регулировать

от минимальной З0°С до максимальной 80°С; для исключения преждевременного выхода

из строя основного теплообменника котла не рекомендуется запускать котел в работу при

установленной температуре ниже 60°С.
