FORTUNA

12

RU

5.3 Таблица технических данных

В правой колонке указано сокращение, используемое на табличке технических данных

Параметр

Ед. изм. FORTUNA 10 FORTUNA 13 FORTUNA 16 FORTUNA 18 FORTUNA 20 FORTUNA 24 FORTUNA 32 FORTUNA 40

Макс. тепловая мощность

кВт

12,3

15,3

18,4

20,0

22,3

26,3

34,7

44,1

Мин. тепловая мощность

кВт

9,2

12,8

14,3

КПД P

max

 (80–60°С)

%

91,5

92,1

92,5

92,8

93,0

93,1

93,0

92,4

КПД при Р = 30% Р

max

%

91,1

92,0

90,9

Макс. полезная мощность отопления

кВт

10,0

13,0

16,0

18,0

20,0

24,0

32,0

40,0

Мин. полезная мощность отопления

кВт

8,3

11,9

13,0

Макс. рабочее давление воды в системе отопления

бар

3

Мин . рабочее давление воды в системе отопления

бар

0,5

Объем воды в контуре отопления котла

л

1,0

1,2

1,5

Объем расширительноrо бака котла

л

6

8

10

Давление воздуха в расширительном баке котла

бар

0,8

Диапазон реrулировки температуры отопления

°

С

30 – 80

Макс. температура в системе отопления

°

С

90

Макс. полезная мощность ГВС

кВт

24,0

32,0

40,0

Мин. полезная мощность ГВС

кВт

8,3

11,9

13,0

Диапазон реrулировки температуры ГВС

°

С

35 – 55 (65)

Макс. температура в системе ГВС

°

С

60 (70)

Производительность системы ГВС (при

Δ

Т°= З0°С)

л/мин

11,3

14,3

17,6

Макс. рабочее давление воды в ГВС

бар

8

Расход газа G20 при Pmax

м

з

/ч

1,15

1,48

1,86

2,08

2,32

2,73

3,65

4,65

Кол-во/диаметр форсунок горелки G20

шт/мм

12x1,28

15x1,30

21x1,30

Давление подачи газа G20

мбар

13 – 20

Максимальное давление на горелке газа G20

мбар

3,1

4,3

6,0

7,0

9,0

12,0

13,5

11,0

Минимальное давление на горелке газа G20

мбар

1,5

1,0

Расход газа GЗ0/З1 при Pmax

кг/ч

0,84

1,10

1,34

1,50

1,67

2,00

2,65

3,30

Кол-во/диаметр форсунок горелки GЗ0/31

шт/мм

12x0,79

15x0,82

21x0,82

Давление подачи газа GЗ0/31

мбар

37 – 50

Максимальное давление на горелке газа GЗ0/31

мбар

4,5

8,0

11,0

13,5

16,0

21,0

21,0

20,0

Минимальное давление на горелке газа GЗ0/31

мбар

2,5

Диаметр дымохода котла «С»

мм

130

160

–

Диаметр/макс. длина коаксиальн. дымохода котла «F»

мм/м

60x100/5

80x125/5

Диаметр/макс. длина раздельн. дымохода котла «F»

мм/м

80/80

Класс NOx

–

3 (<150 мг/кВт-ч)

Температура продуктов сrорания

°

С

117

Присоединительные размеры

отопления

дюйм

3/4

ГВС

дюйм

1/2

газа

дюйм

1/2

Электропитание

В/Гц

230/50

Потребляемая злектрическая мощность

Вт

110

Класс защиты

–

IPX5D

высота

мм

740

ширина

мм

440

500

глубина

мм

235

340

Вес пустого котла

кг

28,8

36,7

40,3

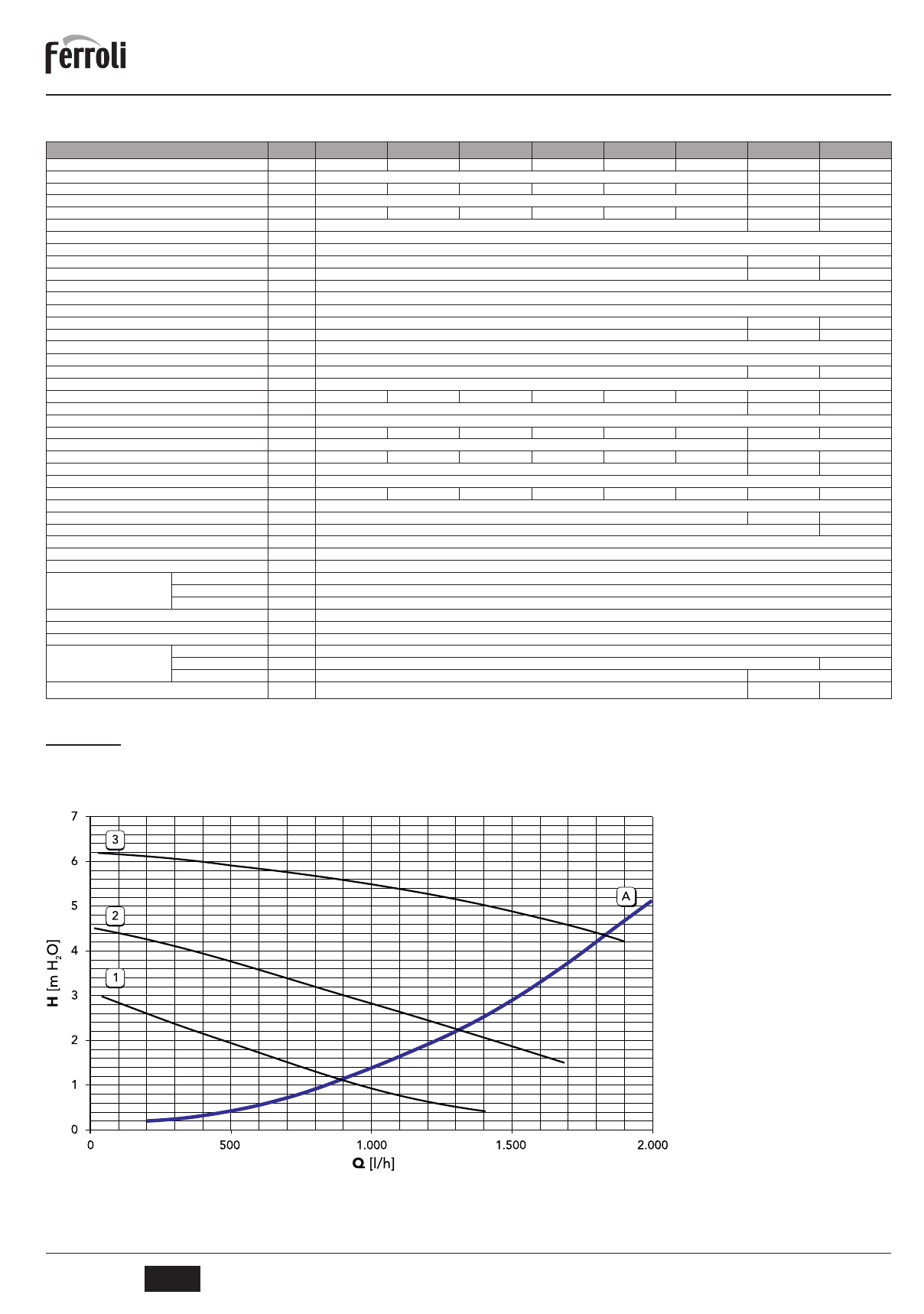

5.4  Диаграммы
Потери напора циркуляционных насосов

А = Потери напора в котле – 1,2 и З = Скорость циркуляционного насоса
