FORTUNA

11

RU

Таблица 10 – Условные обозначения рис. 16a, рис. 16б, рис. 17 и рис. 18

5 – Закрытая камера

7 – Подвод газа

8 – Выход воды системы ГВС

9 – Вход воды в систему отопления

10 – Подача воды в систему отопления

11 – Обратный трубопровод системы отопления

14 – Предохранительный клапан

16 – Вентилятор

19 – Камера сгорания

22 – Горелка

27 – Основной теплообменник

28 – Дымовой коллектор

29 – Коллектор на выходе дыма

32 – Циркуляционный насос системы отопления

34 – Температурный датчик системы отопления

36 – Автоматический воздухоотвод

37 – Фильтр на входе холодной воды

38 – Датчик протока ГВС

39 – Ограничитель расхода воды

42 – Датчик температуры воды в системе ГВС

43 – Реле давления воздуха

44 – Газовый клапан

49 – Предохранительный термостат

56 – Расширительный бак

74 – Кран для заливки воды в систему отопления

78 – Прерыватель тяги

81 – Электрод

95 – Трехходовой кран с сервоприводом

114 – Реле давления воды

126 – Термостат дымоудаления

187 – Диафрагма продуктов сгорания

194 – Теплообменник системы ГВС

241 – Байпас

364 – Устройство защиты от конденсата

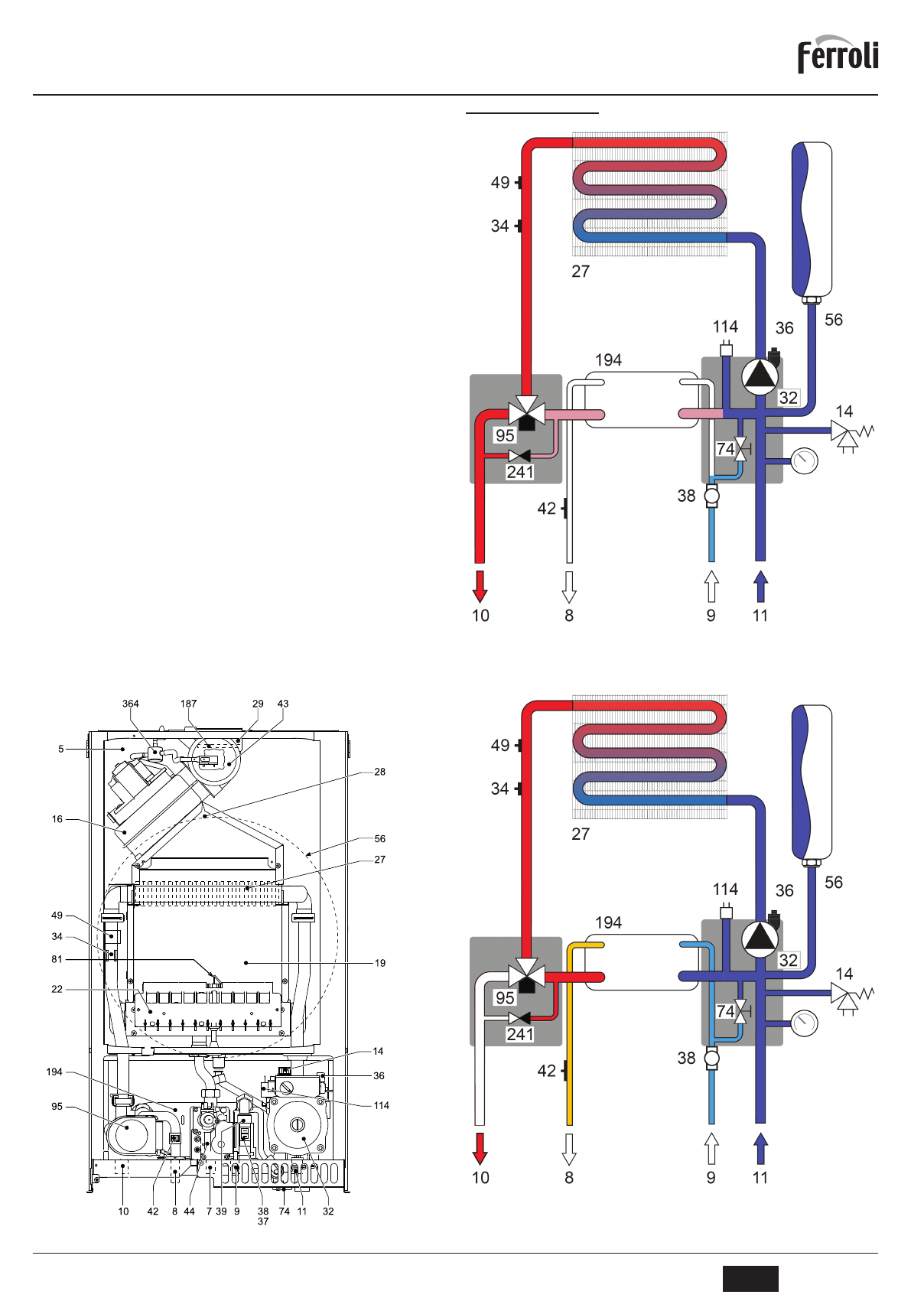

5.2  Гидравлический контур

рис. 18 – Отопительный контур

рис. 19 – Контур ГВС

рис. 17в – Конструкция Fortuna F32–40
