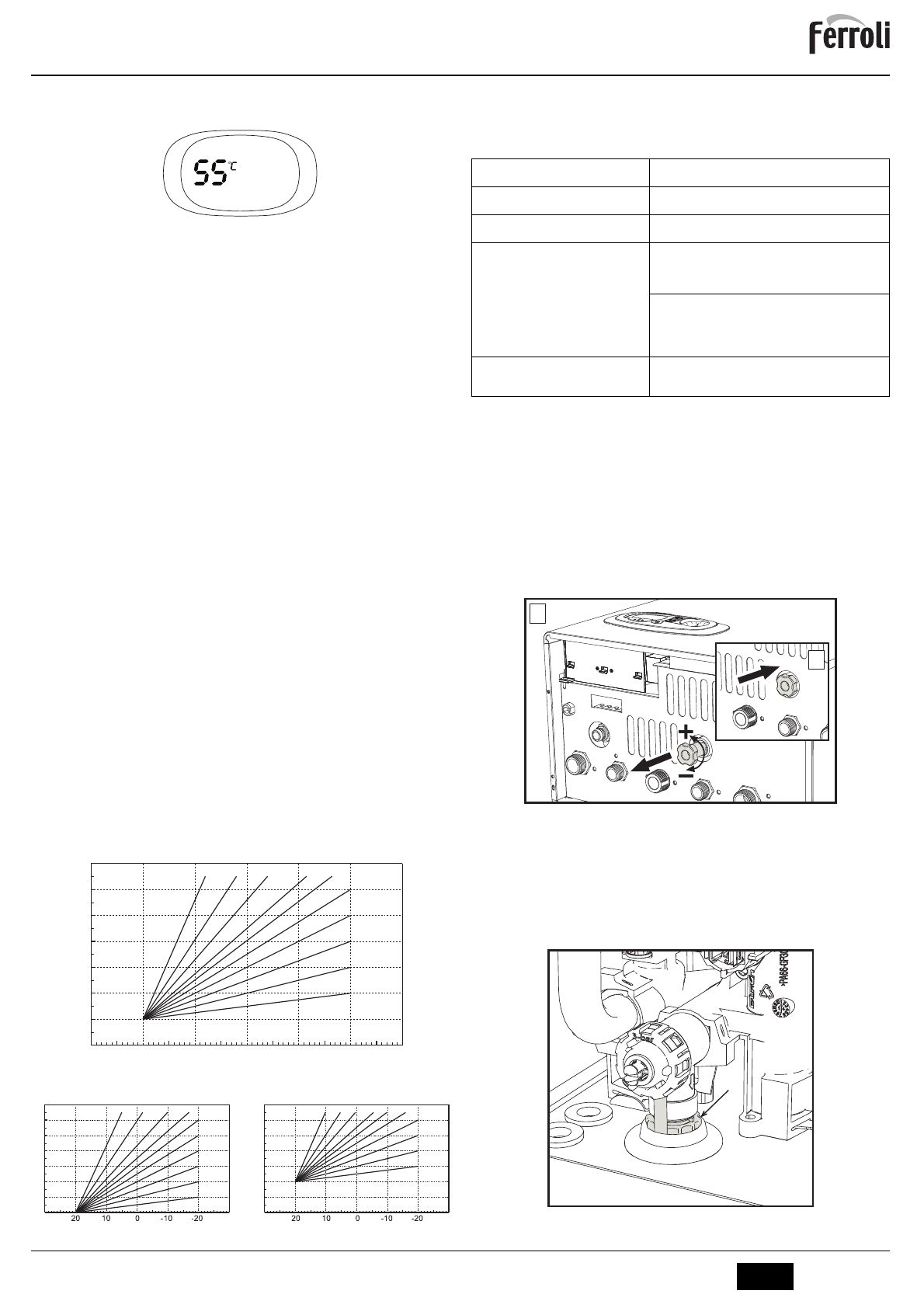

DIVAtech D F
17
FR
cod. 3541P560 - Rev. 00 - 06/2018
Réglage de la température d'eau chaude sanitaire
Appuyer sur les touches sanitaire (rep. 1 et 2 - fig. 1) pour régler la température entre
40°C (minimum) et 55°C (maximum).
fig. 5
Réglage de la température ambiante (avec thermostat d'ambiance en option)
Programmer à l'aide du thermostat d'ambiance la température souhaitée à l'intérieur des
pièces. Si le thermostat d'ambiance n'est pas monté, la chaudière maintiendra l'installa-
tion à la température de consigne départ.
Régulation de la température ambiante (par chronocommande à distance en option)
Programmer à l'aide de la chronocommande à distance la température souhaitée à l'in-
térieur des pièces. La chaudière réglera la température dans le circuit d'eau de l'instal-
lation en fonction de la température ambiante demandée. Pour le fonctionnement par
chronocommande à distance, se reporter au manuel d'utilisation spécifique.
Sélection Eco/Confort
L'appareil est doté d'une fonction qui garantit une vitesse élevée de débit d'ECS et un
confort optimal pour l'utilisateur. Lorsque le dispositif est en fonction (mode CONFORT),
l'eau contenue dans la chaudière est maintenue en température, ce qui permet d'obtenir
immédiatement l'eau chaude à la sortie de la chaudière, dès l'ouverture du robinet.
Le dispositif peut être désactivé par l'utilisateur (mode ECO) en appuyant sur la touche
eco/
confort
(7 - fig. 1). En mode ECO, l'afficheur active le symbole ECO (rep. 12 - fig. 1). Pour
activer le mode CONFORT, rappuyer sur la touche
eco/confort
(rep. 7 - fig. 1).
Température évolutive
Si la sonde extérieure (option) est montée, le système de réglage de la chaudière travaillera en «
Température évolutive ». Dans ce mode, la température de l'installation chauffage est régulée en
fonction des conditions climatiques extérieures de manière à garantir un confort élevé et une éco-
nomie d'énergie pendant toute l'année En particulier, lorsque la température extérieure augmente
la température de départ installation diminue selon une "courbe de compensation" donnée.
Avec le réglage évolutif, la température sélectionnée par les touches chauffage (rep. 3 - fig. 1) de-
vient la température maximum de refoulement de l'installation. Il est conseillé de régler la valeur
maximale pour permettre au système de réguler la température sur toute la plage utile de fonction-
nement
La chaudière doit être réglée au cours de l'installation par un professionnel qualifié Noter que l'uti-
lisateur pourra faire des adaptations ou ajustements éventuels pour améliorer le confort
Courbe de compensation et déplacement des courbes
Appuyer sur la touche
reset
(rep. 6 - fig. 1) pour accéder au menu « Température évolutive » ; «
CU » clignote 5 secondes sur l'afficheur.
Appuyer sur les touches sanitaire (rep. 1 - fig. 1) pour régler la courbe désirée de 1 à 10, selon la
caractéristique (fig. 6). Si la courbe est réglée sur 0, le réglage de la température évolutive est dé-
sactivé.
Appuyer sur les touches chauffage (rep. 3 - fig. 1) pour accéder au déplacement parallèle des
courbes ; « OF » clignote sur l'afficheur. Appuyer sur les touches sanitaire (rep. 1 - fig. 1) pour
régler le déplacement parallèle des courbes en fonction de la caractéristique (fig. 7).
Appuyer de nouveau sur la touche
reset
(rep. 6 - fig. 1) pendant 5 secondes pour quitter le menu
« Température évolutive ».
Si la température ambiante est inférieure à la valeur désirée, il est conseillé de définir une courbe
supérieure et vice versa Augmenter ou diminuer d'une unité et vérifier le résultat dans la pièce ou
le local
fig. 6 - Courbes de compensation
fig. 7 - Exemple de déplacement parallèle des courbes de compensation
Réglages à partir de la chronocommande à distance
A
Si la chaudière est reliée à la chronocommande à distance (option), les régla-
ges ci-dessus seront gérés comme indiqué dans le tableau 1.
Tableau 1
Réglage de la pression hydraulique de l'installation
La pression de remplissage installation à froid, lue sur l'hydromètre de la chaudière (rep.
2 - fig. 8), doit correspondre environ à 1,0 bar. Si la pression de l'installation descend en
dessous de la valeur minimale, la chaudière s'arrête et l'afficheur visualise l'anomalie
F37
. Extraire le robinet de remplissage (rep. 1 - fig. 8) et le tourner dans le sens inverse
des aiguilles d'une montre pour rétablir la valeur initiale. Toujours refermer le robinet une
fois l'opération terminée.
Après le rétablissement de la pression de l'installation, la chaudière activera le cycle de
purge de l'air pendant 300 secondes ; cette condition est signalée sur l'afficheur par l’in-
dication
Fh
.
Pour éviter le blocage de la chaudière, Il est conseillé de vérifier périodiquement la pres-
sion lue sur le manomètre avec l’installation à froid. Si la pression est inférieure à 0,8 bar,
rétablir la valeur normale.
fig. 8- Robinet de remplissage
Vidange installation
La bague du robinet de vidange est située sous la soupape de sécurité positionnée à
l’intérieur de la chaudière.
Pour vidanger l’installation, tourner la bague (rep. 1 - fig. 9) dans le sens inverse des ai-
guilles d’une montre pour ouvrir le robinet. Éviter d’utiliser un outil quelconque pour ef-
fectuer cette opération. Tourner la bague uniquement avec les mains.
Pour vidanger l'eau uniquement dans la chaudière, fermer préalablement les vannes
d’arrêt ou d’isolement entre l’installation et la chaudière avant d’agir sur la bague.
fig. 9- Soupape de sécurité avec robinet de vidange
I I I I
II
II
I
20
30
40
50
60
70
80
90
85
20
10
0
-10
-20
1
2
3
4
5
6
8
9
10
7
20
30
40
50
60
70
80
90
85
20
30
40
50
60
70
80
90
85
1
2
3
4
5
6
8
9
10
7
1
2
3
4
5
6
8
9
10
7
OFFSET = 20
OFFSET = 40
Réglage de la température de chauffage
Le réglage peut être exécuté tant depuis le menu de la chronocom-
mande à distance que du panneau de commande de la chaudière.
Réglage de la température d'eau chaude sani-
taire
Le réglage peut être exécuté tant depuis le menu de la chronocom-
mande à distance que du panneau de commande de la chaudière.
Commutation Été/Hiver
Le mode Été a la priorité sur une éventuelle demande de chauf-
fage provenant de la chronocommande à distance.
Sélection Eco/Confort
En désactivant l'eau chaude sanitaire à partir du menu de la chro-
nocommande à distance, la chaudière se place en mode Economy.
Dans cette condition, la touche
eco/confort
(rep. 7 - fig. 1) sur le
panneau de la chaudière est désactivée.
En activant l'eau chaude sanitaire à partir du menu de la chrono-
commande à distance, la chaudière sélectionne le mode Confort.
Dans cette condition, il est possible de sélectionner l'un des deux
modes à l'aide de la touche
eco/confort
(rep. 7 - fig. 1) sur le pan-
neau de la chaudière.
Température évolutive
La chronocommande à distance ainsi que la carte de la chaudère
gèrent le réglage de la température évolutive : la température évo-
lutive de la carte de la chaudière a la priorité.
A
1
2
1
B
1
