Электрическая схема

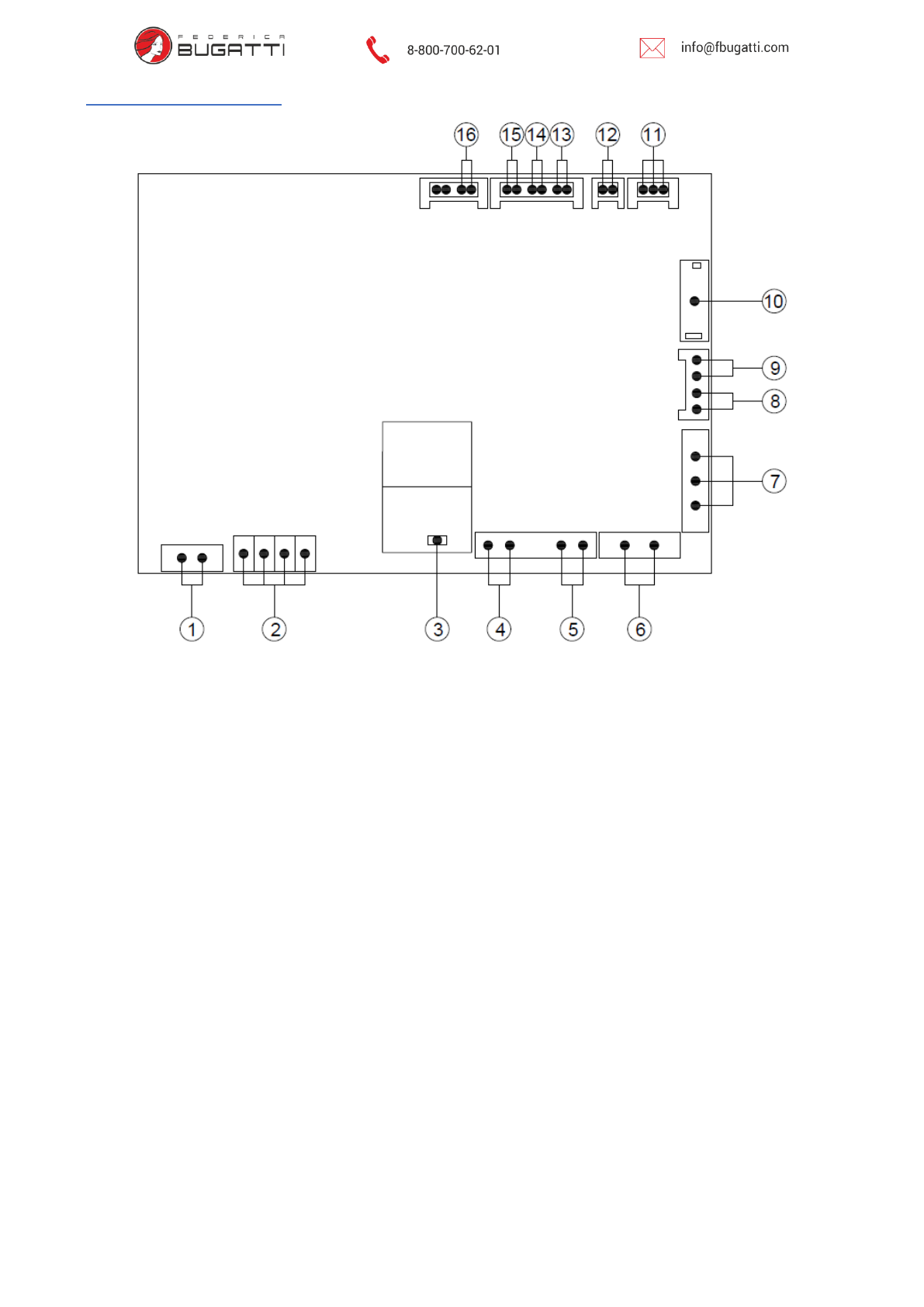

Рис 6. Электрическая схема.
[1]
Питание 220V
[2]
Заземляющая колодка
[3]
Электрод розжига / ионизации
[4]
Газовая арматура
[5]
Насос котлового контура
[6]
Дымосос
[7] 3-
х ходовой клапан
[8]
Ограничительный термостат
[9]
Прессостат
[10]
Панель управления
[11]
Датчик протока ГВС
[12]
Комнатный термостат
[13]
Датчик температуры подающей линии
[14]
Датчик давления теплоносителя
[15]
Модулирующий газовый клапан
[16]
Датчик температуры ГВС
