Соединение газовых труб

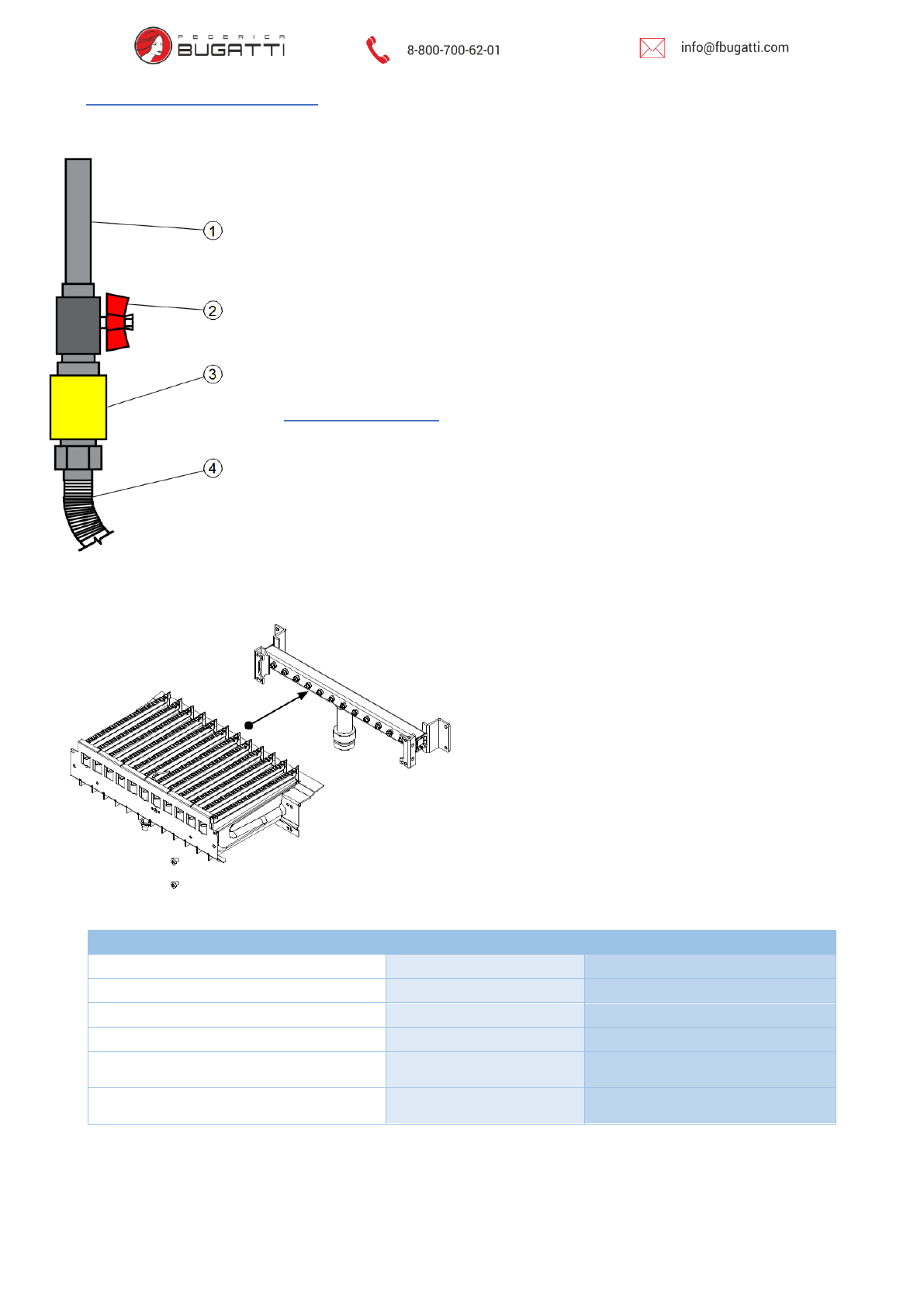

Рис 18. Подключение диэлектрической муфты

.

[1] Газовая труба
[2] Газовый запорный кран
[3] Диэлектрическая муфта
[4] Газовая подводка к котлу.

До соединения газовых труб проверьте следующие пункты:



Газ, подаваемый в котел, должен соответствовать типу газа, используемому котлом.



Газовые трубы должны быть чистыми.



Установите  газовый  фильтр  3/4"  и  диэлектрическую  вставку  на  месте  подключения

газа [3], (Рис. 18). После установки убедитесь в герметичности соединений.



Не используйте газовые трубы для заземления.

7.7.

Смена типа газа

Котлы FEDERICA BUGATTI могут работать как на природном газе, так и на сжиженном.
Все  котлы  серии  FEDERICA  BUGATTI  работают  на  природном  газе  по  умолчанию.
Если  необходимо,  чтобы  котел  начал  работать  на  сжиженном  газе  нужно  провести
несколько  операций:  замена  форсунки  горелки,  настройки  выбора  типа  газа  и
параметров давления газа.

Для перевода на сжиженный газ следуйте следующим инструкциям:

1.

Отключите подачу электричества и газа к котлу.

2.

Снимите с корпуса переднюю крышку камеры сгорания котла.

3.

Снимите горелку.

4.

Отсоедините  крепление  газовой  рампы  от

газовой арматуры
5.

Снимите

газовую

рампу,

на

которой

располагаются форсунки.
6.

Открутите  форсунки  с  газовой  рампы  под

природный  газ  и  установите  форсунки  под  сжиженный
газ, указанные в следующей таблице.
7.

Произведите

сборку

в

обратной

последовательности.
8.

Необходимо  проверить  все  соединения  на

герметичность.
9.

Произведите  настройку  газового  клапана  на

минимальную и максимальную мощность.

Рис 18. Смена типа газа.

Модель котла

ECO

Природный газ (G20)

Сжиженный газ LPG (G30-G31)

Диаметр инжектора

1,3 мм

0,77 мм

Количество форсунок

12

12

Входящее давление газа

20 мбар

30 мбар

Максимальное давление газа в
горелке

11,5 мбар

28 мбар

Минимальное давление газа в
горелке

1,5 мбар

5 мбар

Табл. 9. Типы газа.
