Рис 15. Расположение выхода.

A

 -

под окном или другим проемом – 1000 мм

B

 -

вблизи окна или двери – 500 мм

B

  -

вблизи  отверстия  для  аэрации  или  вентиляции  –

500мм

C

 -

рядом с балконом - 1 000 мм

D

-

над  верхней  гранью  окон,  дверей  и

вентиляционных решеток– 500 мм

E

 -

под водосточным желобом или сливными трубами

-

300 мм

F

  -

под  карнизными  свесами  –  r  (радиус  выступа

карнизного свеса).

G

 -

под балконами – r (радиус выступа балкона).

H

-

под крышей гаража - НЕТ

I

 -

от вертикальных сливных труб – 300 мм

J

 -

от внутренних углов – 300 мм

K

 -

от внешних углов – 300 мм

L

  -

от  земли  или  других  поверхностей,  по  которым

можно ходить – 2200 мм

M

  -

от  выходящей  фронтальной  поверхности  без

отверстий – 2000 мм

N

  -

от  выходящего  фронтального  отверстия  –  3000

мм

O

 -

от отверстия в гараже - НЕТ

P

  -

между  двумя  вертикальными  отводящими

патрубками на той же стене – 2000 мм

Q

  -

между  двумя  горизонтальными  отводящими

патрубками на той же стене – 1000 мм

R

  -

над  скатом  крыши  с  углом  наклона  меньше  или

равном 30° * - 350 мм

R

-

над  скатом  крыши  с  углом  наклона  больше  30°  *  -

600 мм

S

 -

над плоской крышей * - 300 мм

T

 -

от стены * - 600 мм

T

 -

от двух угловых стен * - 1000 мм

* Отводящий патрубок на крыше

Примечание:

1.

Дымоходы,  в  случае  расположения  под

жилым  балконом,  должны  располагаться  таким
образом, чтобы общий поток отходящих газов в точке
выхода  их  из  дымохода  по  внешнему  периметру
балкона,  с  учетом  высоты  решетки  ограждения
балкона (при наличии), был не менее 2.000 мм.

2.

Пространство  между  дымовыми  трубами  и

конструкциями  кровли  из  горючих  или  трудногорючих
материалов

следует

перекрывать

негорючими

кровельными

материалами!

7.

Указания по эксплуатации

7.1.

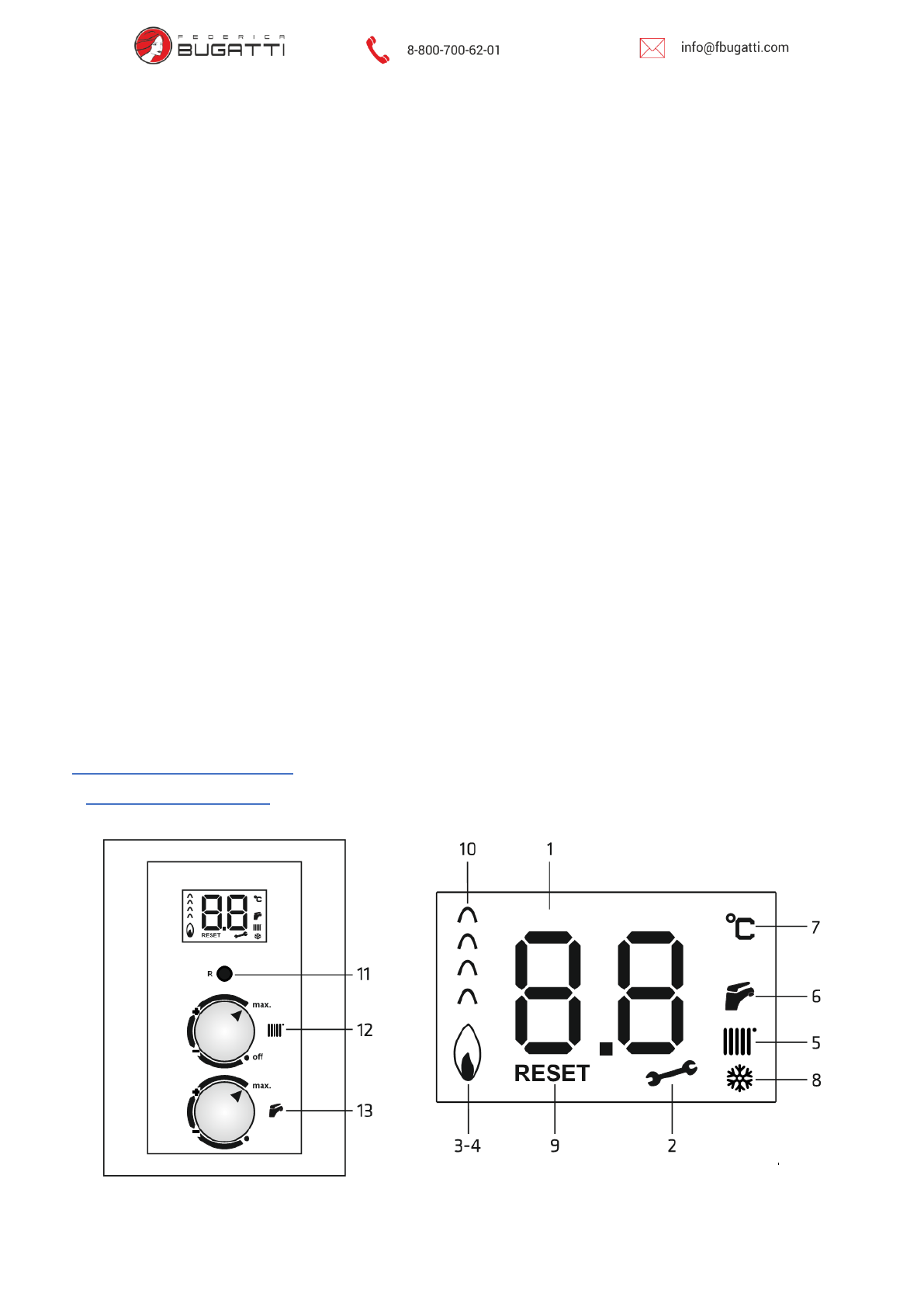

Панель управления
