16

С 52

Снаружи помещения, подвод в
отдельном трубопроводе

Вертикально наружу
помещения в отдельном
трубопроводе на разных
горизонтах давлений с забором
воздуха

С 52х

Снаружи помещения, подвод в
коаксиальном трубопроводе

Вертикально наружу
помещения в отдельном
трубопроводе на разных
горизонтах давлений с забором
воздуха

С 82

Снаружи помещения, подвод в
отдельном трубопроводе

Вертикально наружу
помещения в коллективном
дымоходе на разных
горизонтах давлений с забором
воздуха

С 82х

Снаружи помещения, подвод в
отдельном трубопроводе
(коаксиальном на участке от
места подключения
к котлу до места подключения к
коллективному дымоходу)

Вертикально наружу
помещения в коллективном
дымоходе на разных
горизонтах давлений с забором
воздуха

Табл. 6. Типы систем дымоотведения С52, С82.

6.3.

Допустимая длина дымохода.

Табл. 7. Длина дымохода.

Пример расчета.


Каждый  отвод  90°,  используемый  в  вытяжной
системе  дает  эквивалент  1  -  метровой  трубы.
Таким  образом,  каждый  поворот  90  °
горизонтального  или  вертикального  участка
считается. Пример:


B1 =

2,5 м;

B2

=1 м;

Поворот 90°.
В1  +  В2  +  поворот  90°  =  2,5  +  1  +  1  =  4,5м  ≤
5м.




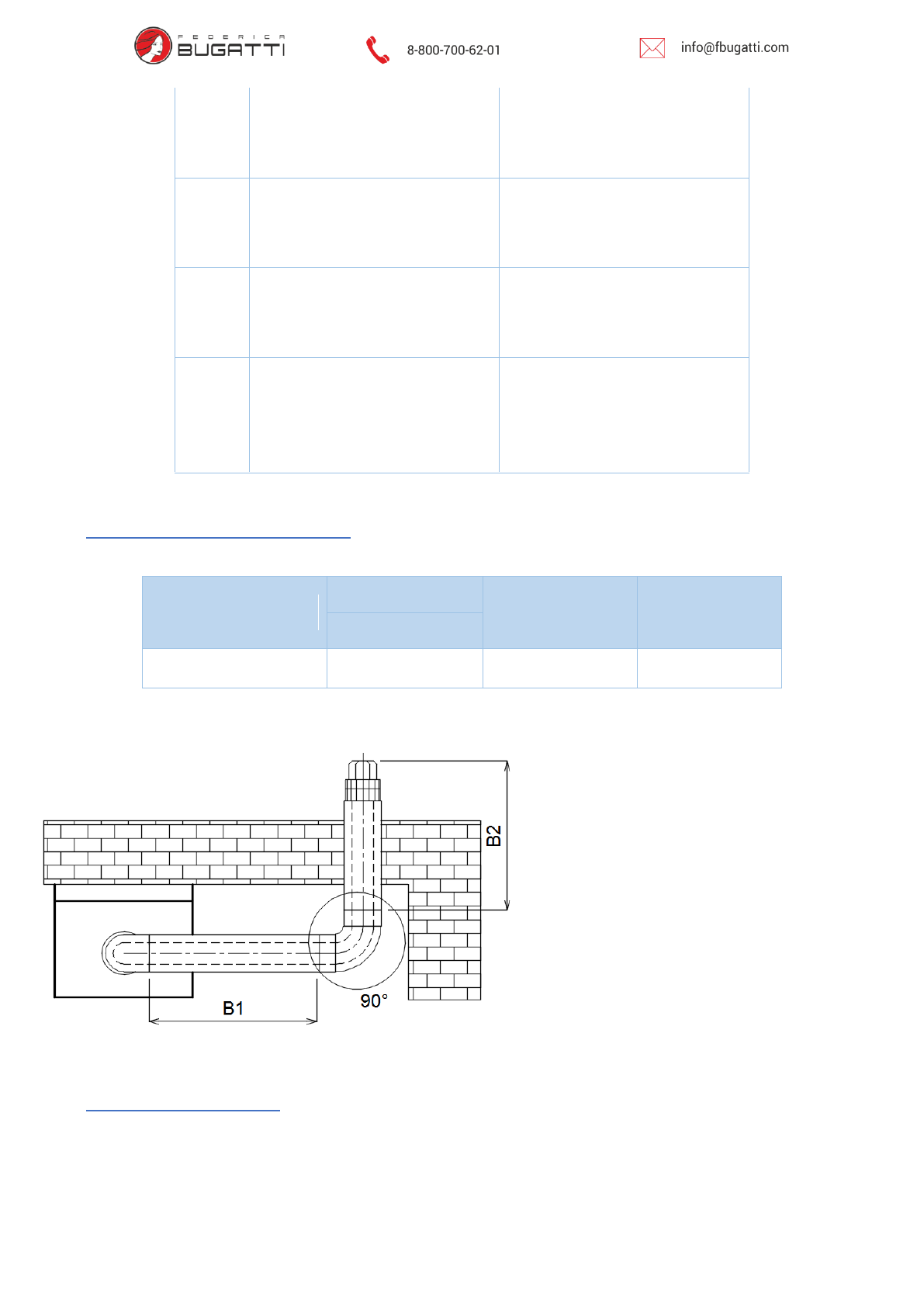

Рис 13. Расчет длины дымохода.

6.4.

Установка дымохода



Необходимо использовать оригинальный дымоход.



Коаксиальный дымоход при горизонтальном расположении должен быть наклонен на 3 градуса (Рис.11)



Если  стена,  сквозь  которую  проводится  дымоход,  изготовлена  из  легко  воспламеняемого  материала,  труба

дымохода  должна  прокладываться  через  защитную  гильзу  из  негорючего  материала  и  быть  теплоизолирована
(толщина изоляции не менее 20 мм).

Тип дымохода

Federica Bugatti

Максимальная

длина дымохода

Потеря для

каждого

дополнительного

отвода 90 °

Потеря для

каждого

дополнительного

отвода 45 °

горизонтальный

Ø 60 / 100

ECO

5

м

1

м

0,5

м
