Federica Bugatti ECO 18 TURBO - Инструкция по эксплуатации - Страница 7

7

4.5.

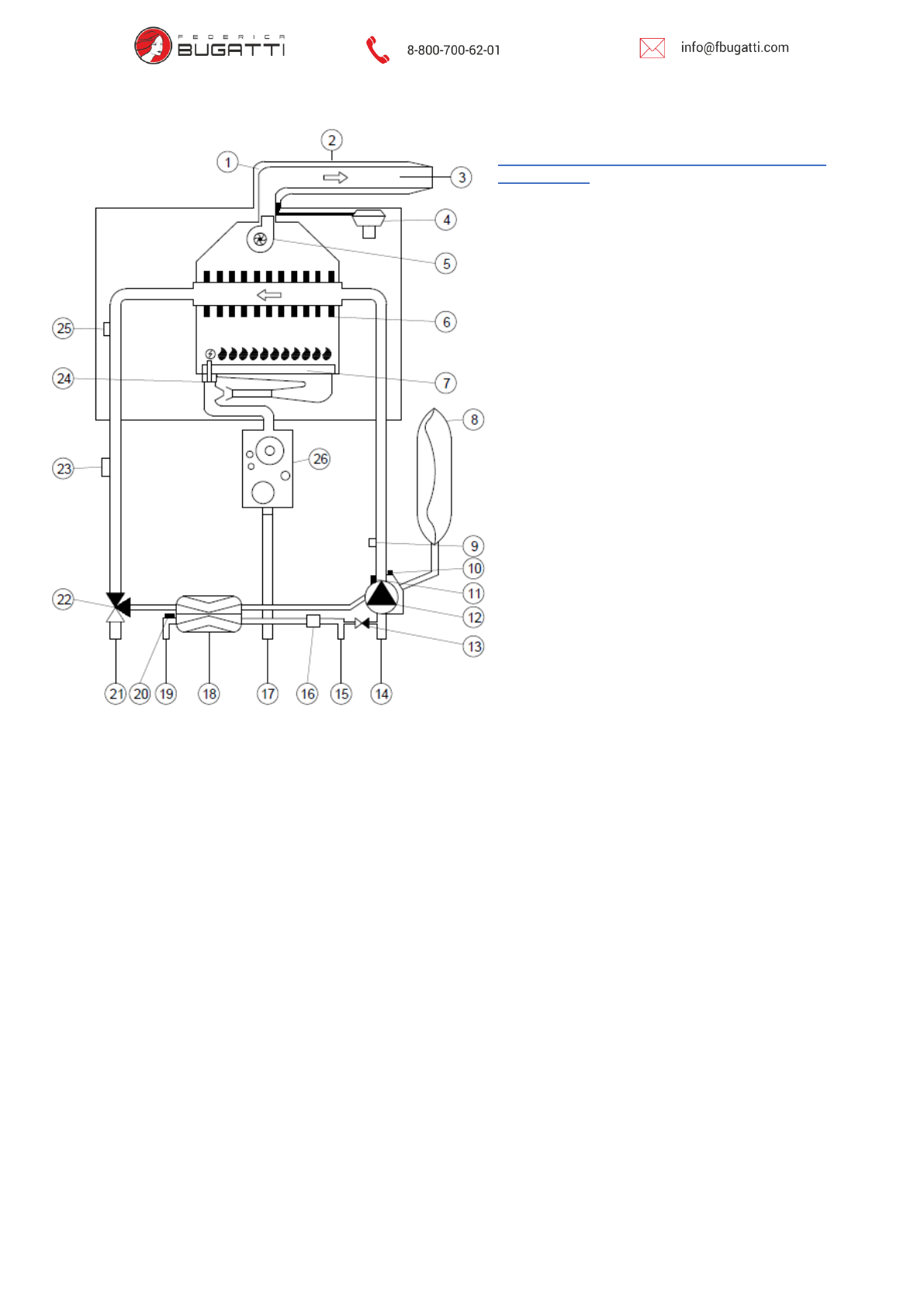

Функциональная схема котла Federica

Bugatti ECO

[1] Вход воздуха на горение

[2

] Коаксиальный дымоход

[3

] Выход отработанных газов

[4

] Прессостат

[5

] Дымосос

[6

] Основной теплообменник

[7

] Горелка

[8

] Расширительный бак

[9

] Предохранительный клапан на 3 бар

[10

] Автоматический воздухоотводчик

[11

] Реле низкого давления

[12

] Насос контура отопления

[13

] Кран подпитки

[14

] Обратная линия СО

[15

] Вход холодной воды

[16

] Датчик протока ГВС

[17

] Подача газа

[18

] Пластинчатый теплообменник

[19

] Выход ГВС

[20

] Датчик температуры ГВС

[2

1] Подающая линия СО

[22

] Трехходовой клапан

[23]

Датчик температуры СО

[24]

Электрод розжига и ионизации

[25]

Предохранительный термостат

[26]

Газовый клапан

Рис 5. Функциональная схема.
