42
GELIOS
5. ДАТЧИКИ КОТЛА
5.1. Датчик минимального давления в системе отопления
Датчик регистрирует текущее давление в системе отопления и передает информацию на плату
управления. Основная задача датчика выключить котел в том случае, если значение давления в
системе отопления опустится ниже минимально допустимого (0,8 бар).
5.1.1. Принцип работы
В пластиковом корпусе установлена мембрана, на которую
давит теплоноситель, мембрана в свою очередь приводит в
движение подпружиненный магнит. Перемещение магнита
происходит относительно обмотки, по которой протекает
постоянный ток. Плата управления считывает сигнал
изменения напряженности магнитного поля, вызванного,
перемещением постоянного магнита, расположенного над
подвижной мембраной.
Таблица 3.
Зависимость выходного сигнала от давления в системе
отопления.
Давление в системе
отопления, (бар)
Напряжение потоянного
тока, (В)
0
0,3
1
1,7
1,5
2,0
2
2,3
3
4,8
5.2. Термостат перегрева теплообменника
5.2.1.Назначение и принцип работы
Для защиты теплообменника от перегрева на трубке подачи в
систему отопления установлен предельный термостат. Термостат
представляет собой “самовозвратный”, биметаллический датчик,
с нормально замкнутыми контактами.
В процессе работы котла цепь, в которую установлен датчик замкнута
(напряжение в цепи датчика составляет 5 Вольт), если температура
превышает 105 °С, контакты датчика размыкаются, при этом,
автоматика регистрирует обрыв цепи и отключает горелку котла.
Контакты датчика замыкаются, как только температура опустится
ниже 75 °С.

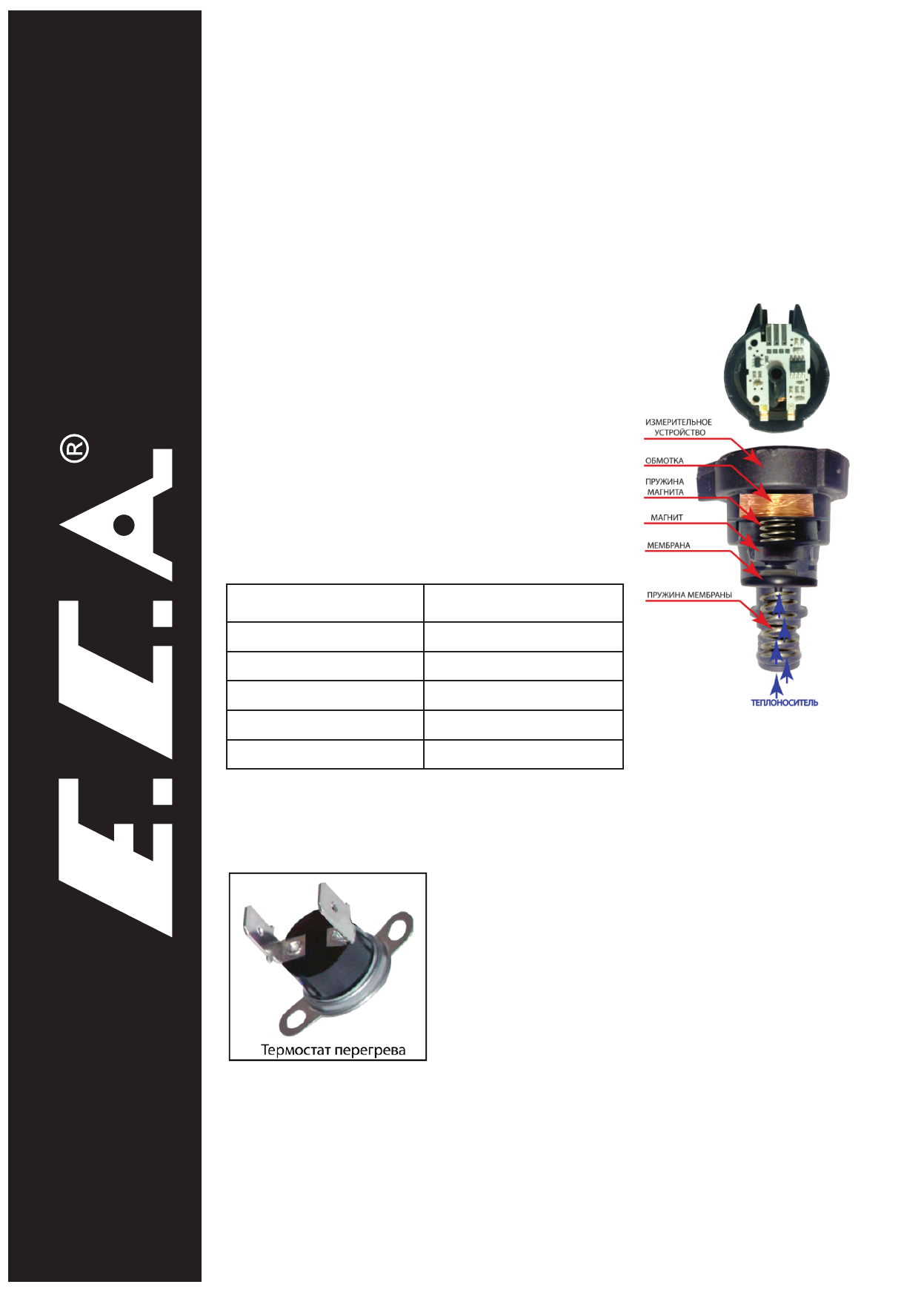

Рис. 10 Датчик минимального
давления в системе отопления
Рис. 11 Термостат перегрева
теплообменника
