27

GELIOS

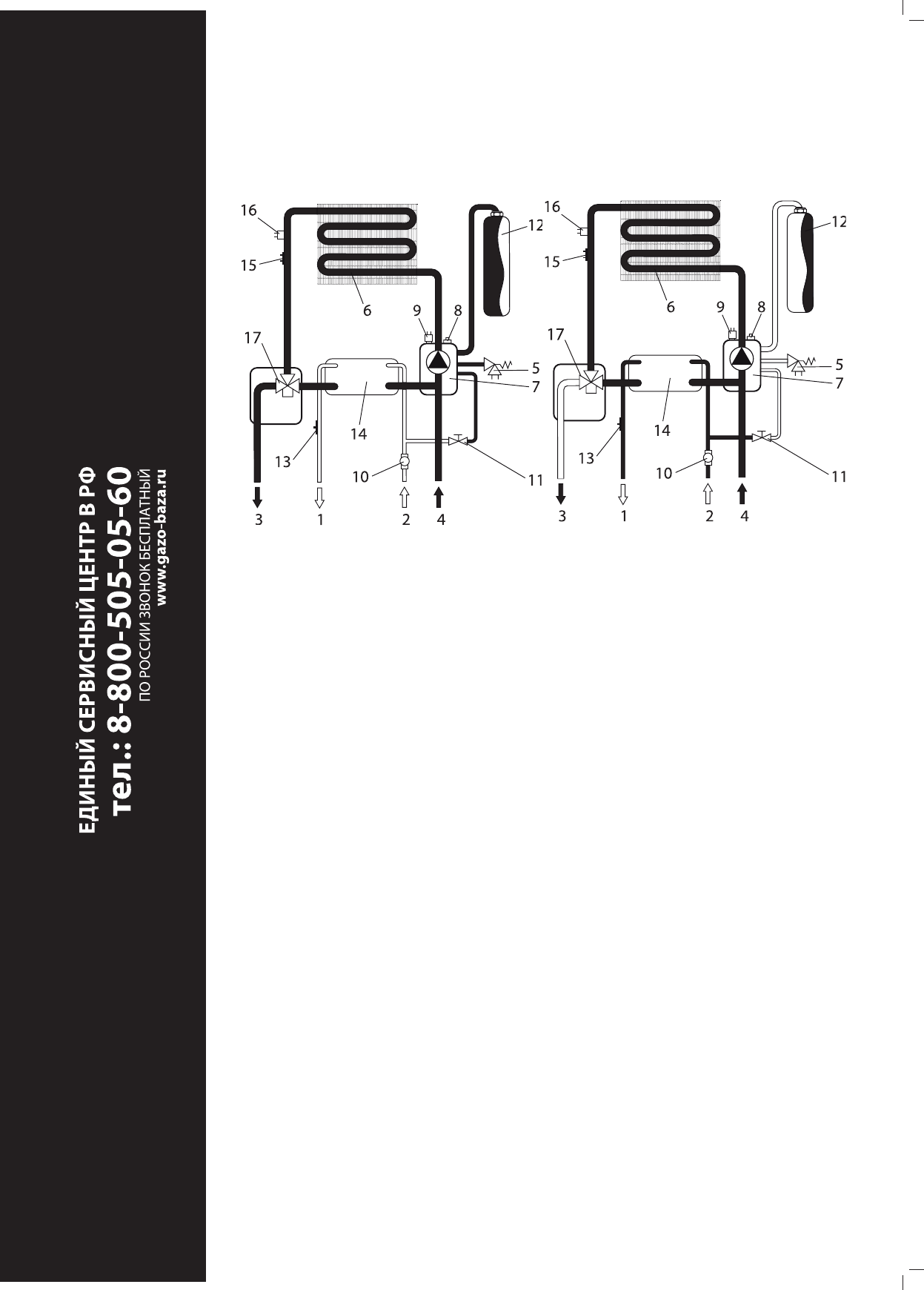

Рис. 19. Гидравлическая схема отопитель-
ной системы (контур циркуляции отопи-
тельной воды).

Рис. 20 Гидравлическая схема отопитель-
ной системы (контур циркуляции горячего
водоснабжения).

1.   Выход горячей воды (ГВС);

2.   Подача холодной воды (ХВС);

3.   Выход ОВ (подача);

4.   Вход ОВ (обратка);

5.   Клапан предохранительный

  (сбросной);

6.   Теплообменник ОВ;

7.   Насос циркуляционный;

8.   Воздухоотводчик;

9.   Датчик давления ОВ;

10.  Датчик протока;

11.  Кран подпитки;

12.  Расширительный бак;

13.  Датчик температуры воды в системе ГВС;

14.  Теплообменник ГВС;

15.  Датчик температуры ОВ;

16.  Предохранительный термостат

  (датчик по перегреву ОВ);

17.  Трехходовой кран.

8. Гидравлические схемы и общий вид.
