16

GELIOS

Перед тем как приступать к выполнению монтажа, проверьте правильность используемой

диафрагмы и то, что воздуховод и дымоход не превышают максимально допустимой длины,

используя для этого простой расчет:

окончательно определите схему прокладки раздельных воздуховодов, включая аксес-

суары и выходные оголовки.

в соответствии с таблицей 6 определите потери в м

экв

 (эквивалентных метрах) на каж-

дом компоненте в зависимости от его расположения;

проверьте, чтобы общая величина сопротивления была меньше или равной максимально

допустимой величине, указанной в таблице 2.

Таблица 2. Диафрагмы для раздельных дымоходов

Модель

Уголок

Максимальная длина, м.

Сумма двух дымоходов Диафрагма, мм.

Gelios

2х90

0

6

Ø 43

4.4. Подсоединения к коллективным дымоходам.

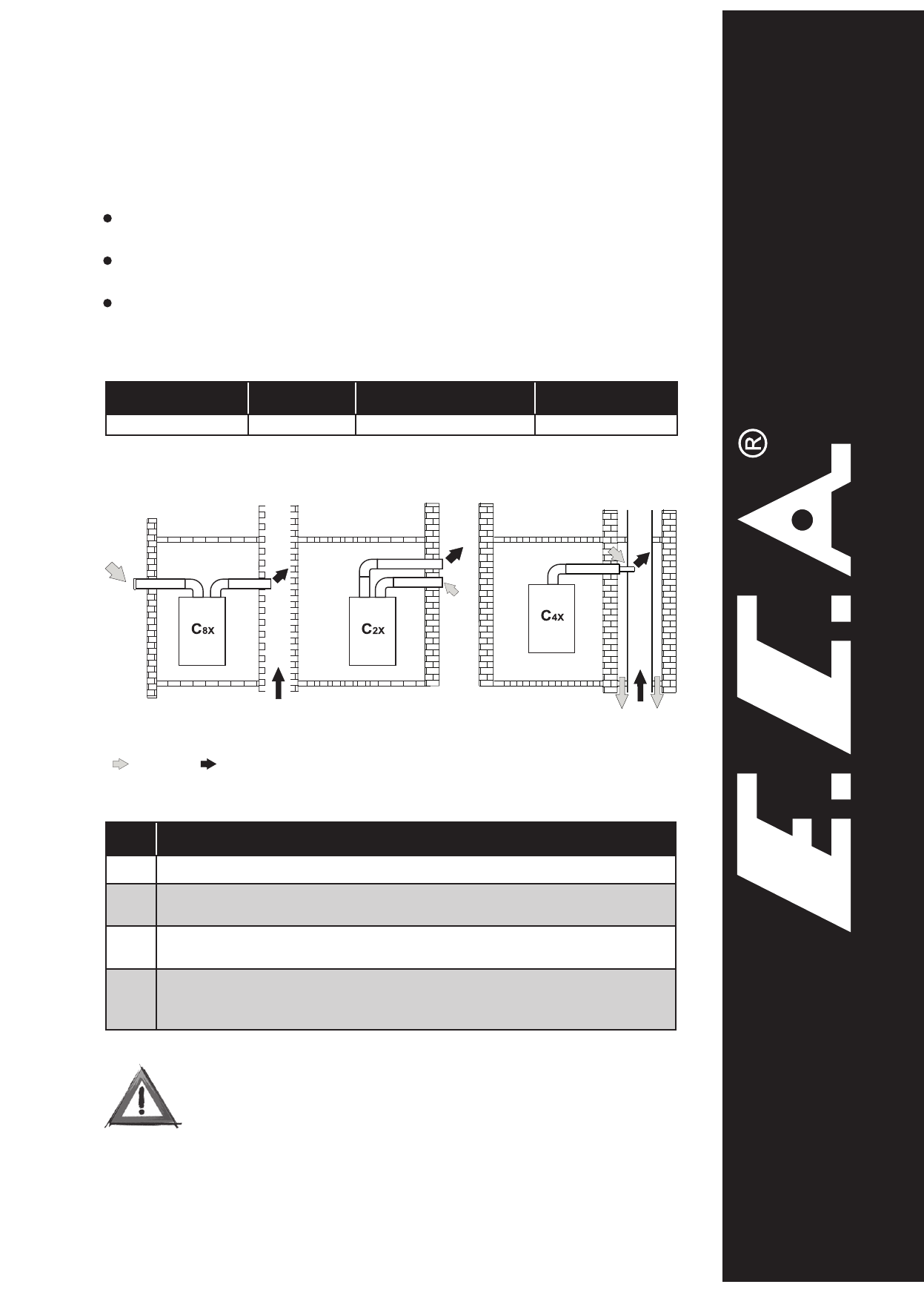

Рис. 13. Примеры подсоединения к коллективным дымоходам
(   = Воздух /   = Дымовые газы)

Таблица 3. Варианты исполнения.

Тип Наименование

C2X Забор приточного воздуха и удаление дымовых газов через общий дымоход.
C4X Забор приточного воздуха и удаление дымовых газов через отдельные общие ды-

моходы, но подвергающиеся одинаковым ветровым воздействиям.

C8X Удаление дымовых газов через отдельный или общий дымоход, забор приточно-

го воздуха через отверстие в стене.

B3X Забор приточного воздуха из помещения установки аппарата через коаксиаль-

ный трубопровод (включающий дымоотводящую трубу) и удаление дымовых

газов через общий дымоход с естественной тягой.

В помещении установки котла должна быть предусмотрена эффек-

тивная система вентиляции.
