4

5

3

6

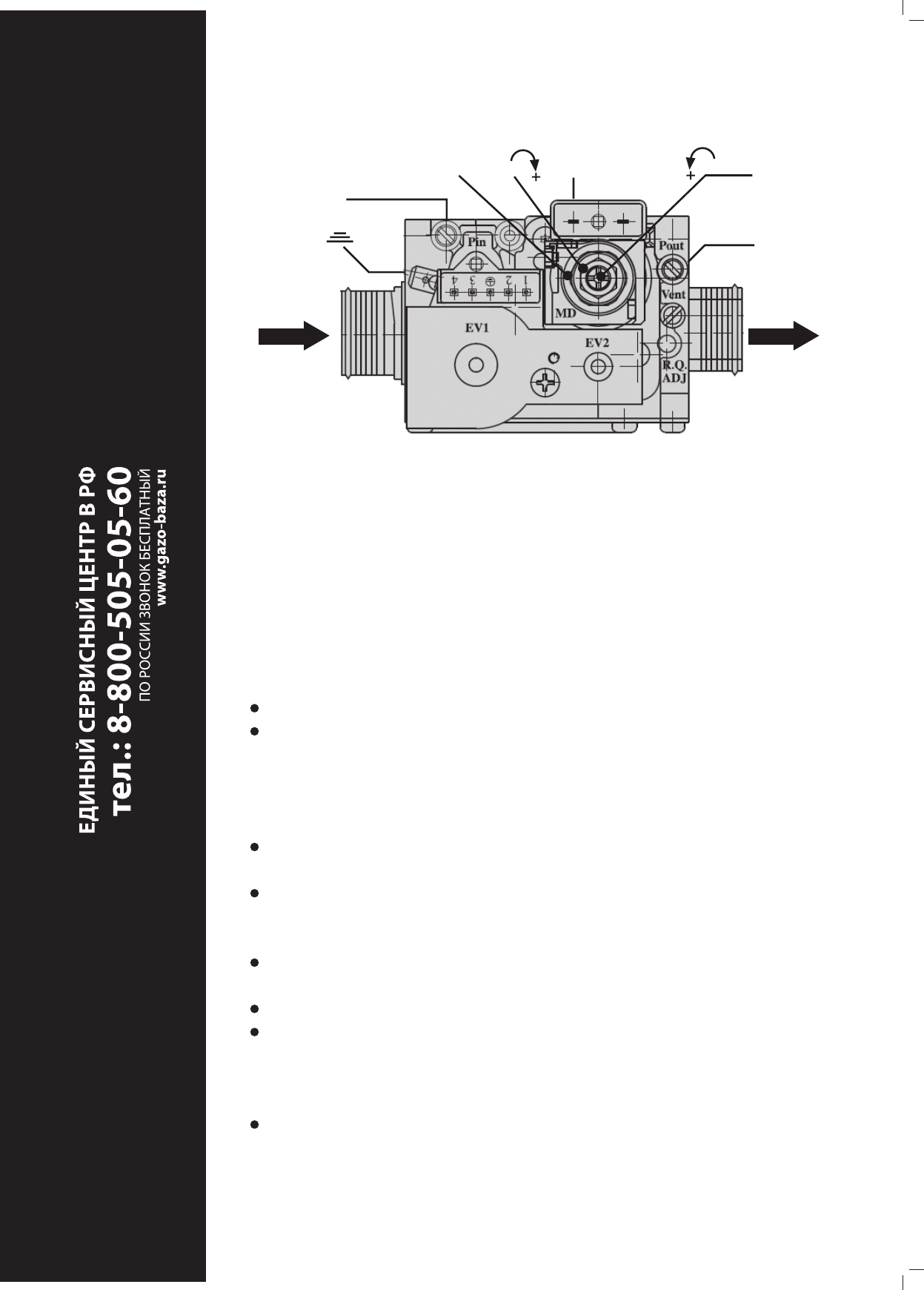

Рис. 18. Газовый клапан.
1 – защитный колпачок;
2 – гайка регулировки максимального давления газа;
3 – винт регулировки минимального давления газа;
4 – клемма модулирующей катушки газового клапана;
5 – точка подключения газового манометра для замера давления газа на входе газового
клапана;
6 – точка подключения газового манометра для замера давления газа на выходе из газо-
вого клапана.

6.3.1. Регулировка максимальной мощности котла.

Запустите котел на максимальной мощности, открыв кран с горячей водой (ГВС);
Отрегулируйте максимальное давление газа гайкой «2», поворачивая ее по часовой

стрелке для увеличения и против часовой для уменьшения давления, необходимые зна-
чения приведены в таблицах 9 и 10.

6.3.2. Регулировка минимальной мощности котла.

Отсоедините один из проводов с клеммы модулирующей катушки газового клапана

(поз. 4 – рис. 18);

Отрегулируйте минимальное давление газа винтом «3», поворачивая его по часовой

стрелке для увеличения и против часовой для уменьшения давления, придерживая гайку
«2», необходимые значения приведены в таблицах 9 и 10;

Подсоедините провод, снятый ранее с клеммы модулирующей катушки газового кла-

пана;

Убедитесь, что максимальное давление газа не изменилось;
Установите защитный колпачок «1».

6.3.3. Регулировка максимальной мощности котла в режиме отопления.

Данная настройка возможна только после выполнения регулировок п. 6.3.1 и п. 6.3.2

Поверните ручку регулировки температуры в системе отопления (поз. 6 – рис. 2) в

положение «MAX»;
