35
1.3. Диагностика неисправностей газового клапана
1. Проверьте подачу электропитания на основной разъем (Рис.2, поз. 9) газового клапана (220 В,
50 Гц).
2. Проверьте подачу электропитания на контакты модулятора (Рис.2, поз.7)
3. Проверьте катушки газового клапана на обрыв или межвитковое замыкание. Сопротивление
запорных катушек газового клапана: R
EV1
= 1500 Ом; R
EV2
= 6500 Ом. Сопротивление модулирующей
катушки газового клапана R
мод.
=78 Ом.

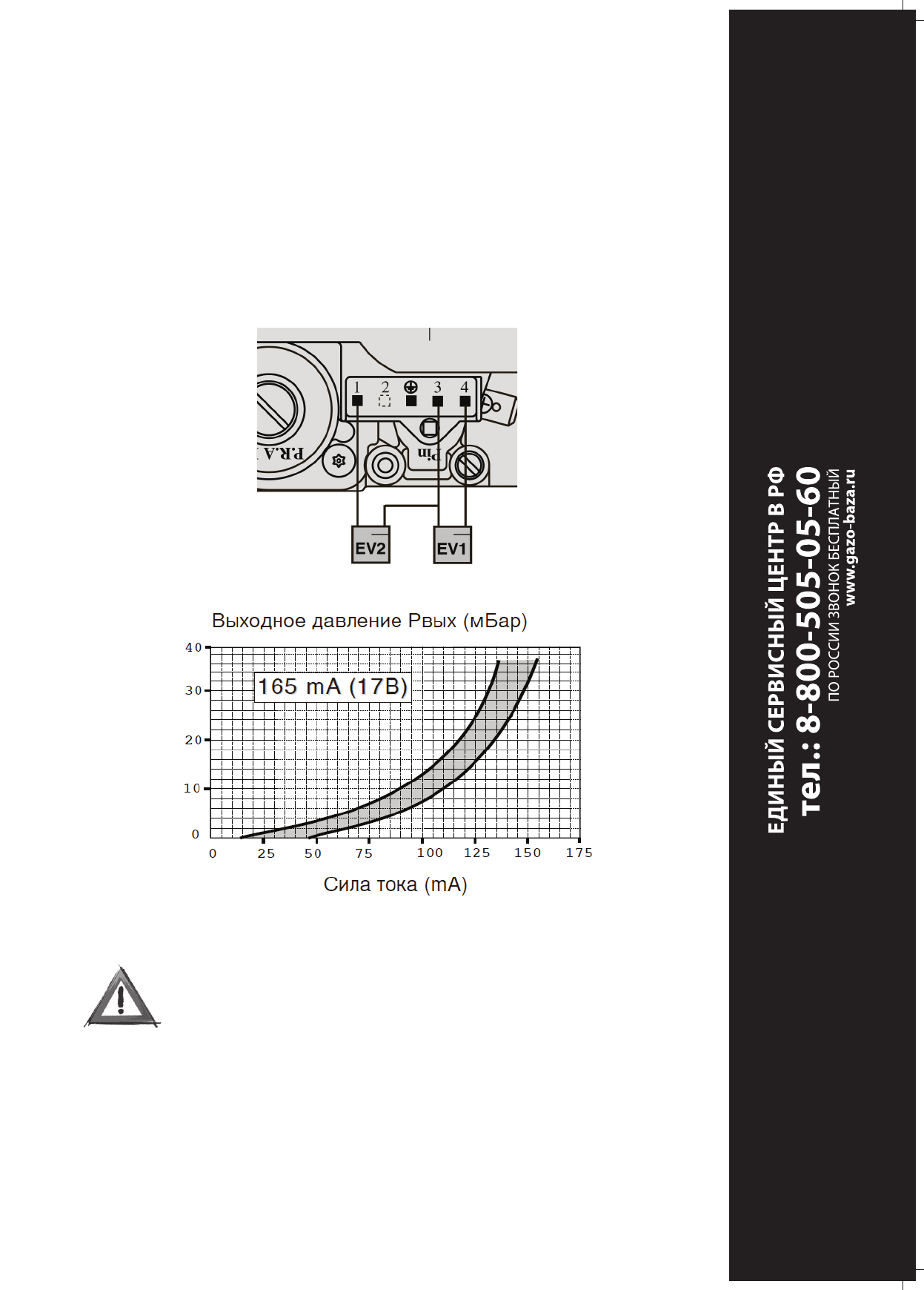

Рис.5 Схема электрического подключения основного разъема
Для измерения тока модуляции следует использовать цифровой мульти-
метр, переключенный на измерение постоянного тока. Прибор подклю-
чается последовательно с одним из проводов, подключенных к модуля-
тору.
Рис. 6 Величина давления на выходе из газового клапана в зависимости
от параметров электропитания
