Buderus SK645-190 - Инструкция по эксплуатации

Содержание:

• Страница 2 – Инструкция по монтажу и; Специальные отопительные; Стальные отопительные котлы
• Страница 3 – Logano SK645 / SK745 - Оставляем за собой право на изменения!; NICHT ZUM DRUCK FREIGEGEBEN – NOT RELEASED FOR PRINT; Об этой инструкции; Содержание; Указания по технике безопасности . 4
• Страница 4 – Установка передней крышки котла 28
• Страница 5 – Пояснения символов и указания по технике безопасности; Расшифровка символов
• Страница 6 – нельзя перекрывать или уменьшать
• Страница 7 – Сведения о котле; Использование по назначению; Требования отсутствуют
• Страница 8 – Таб. 4 Условия эксплуатации
• Страница 9 – Топливо; Дизельное топливо EL по DIN 51 603; Примечание
• Страница 10 – Таб. 6 Комплект поставки
• Страница 11 – RK; Обратная линия котла; Подающая линия котла; VSL; Предохранительная линия; AA; AA; VK; AA
• Страница 12 – Размеры дверцы горелки и горелки
• Страница 13 – Таб. 7 Размеры и технические характеристики Logano SK645
• Страница 15 – Таб. 8 Размеры и технические характеристики Logano SK745
• Страница 17 – Предписания; существует опасность для
• Страница 18 – Транспортировка; Подъем котла краном
• Страница 19 – Монтаж; Установка котла; Рекомендуемые расстояния от стен; Пример установки котла приведен на рис. 8.; Выравнивание котла; возможно; Таб. 9 Заданные расстояния от стен
• Страница 20 – Уровень; Подключение обратной линии отопления
• Страница 21 – Подключение подающей линии отопления; Заполните отопительную систему (
• Страница 22 – Рис 12 Открытие дверцы горелки у котлов 120 -; Открывание дверцы горелки; Рис 13 Открытие дверцы горелки у котлов 1400 -
• Страница 23 – Переустановка дверцы горелки; Рис 14 Переустановка дверцы горелки у котлов
• Страница 24 – Рис 16 Установка теплоизоляции корпуса котлов; Монтаж боковых стенок; Рис 17 Монтаж боковых стенок в котлах 120 -
• Страница 25 – Рис 18 Монтаж боковых стенок в котлах 500 -
• Страница 26 – Рис 20 Монтаж боковых стенок в котлах 1400 -; Монтаж пластины под горелку; Рис 21 Монтаж пластины под горелку; Для монтажа горелки нужно открыть её дверцу.
• Страница 27 – Закройте дверцу и затяните гайки (; Монтаж обшивки двери; Рис 23 Монтаж обшивки двери на котлах 120 -
• Страница 28 – Рис 25 Установка обшивки двери у котлов 1400 -
• Страница 29 – Рис 27 Установка передней крышки у котлов 120 -
• Страница 30 – Рис 29 Монтаж системы управления на котлах

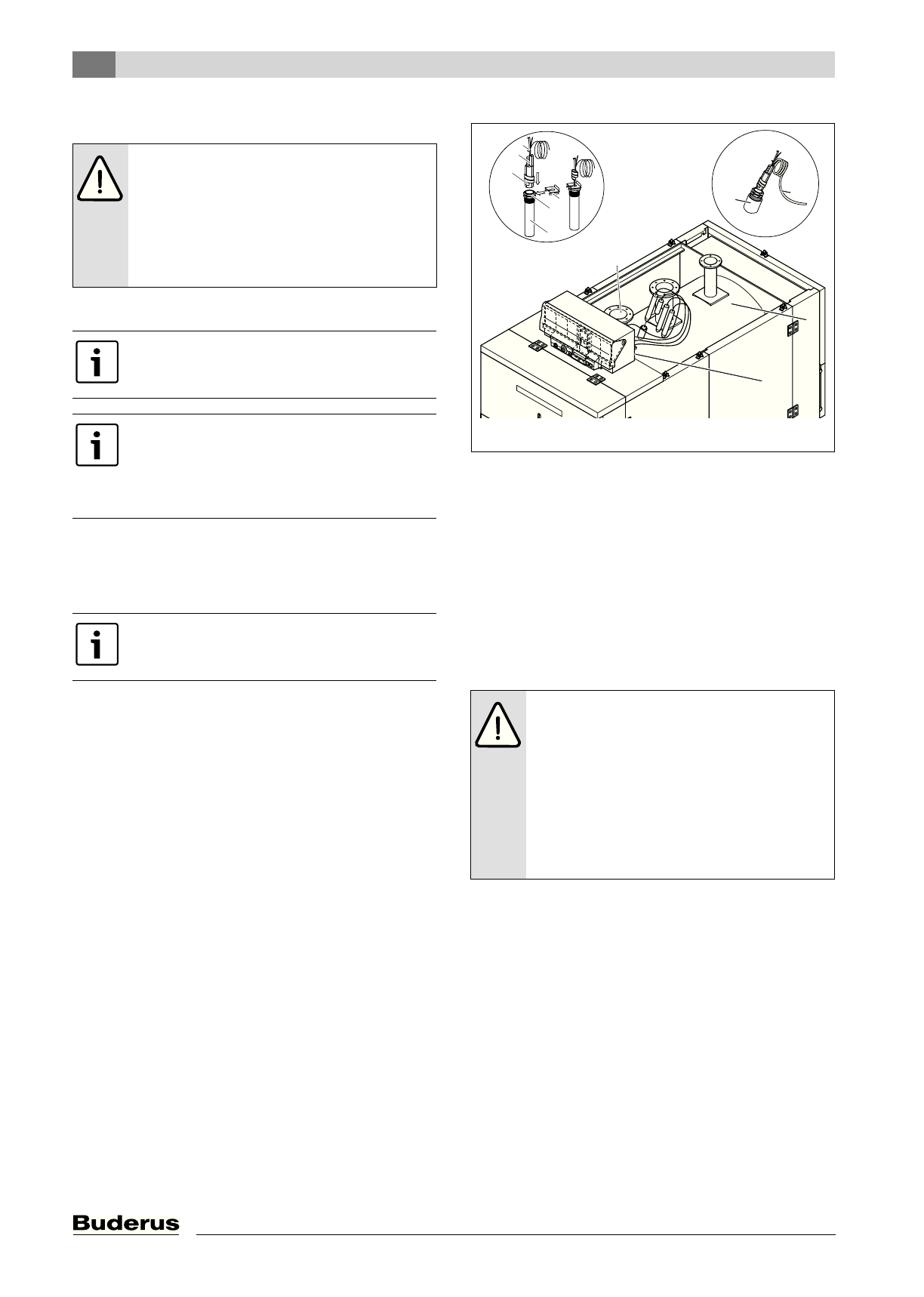

• Страница 31 – подключений; Рис 31 Подготовка кабельного прохода
• Страница 32 – Рис 33 Монтаж кабеля горелки у котлов 120 -
• Страница 33 – Точка замера находится сверху на корпусе котла.; Комплект датчика; неисправность
• Страница 34 – Задняя стенка состоит из 2 элементов:; Нижняя задняя стенка; Рис 36 Монтаж задней стенки на котлах 120 -; Задняя и боковые крышки котла
• Страница 35 – Верхние боковые крышки котла; Рис 38 Монтаж боковых верхних крышек на
• Страница 36 – Пуск в эксплуатацию; Первый пуск в эксплуатацию
• Страница 37 – Включение котла на системе управления; Трубы дополнительных поверхностей нагрева
• Страница 38 – Работы при пуске в эксплуатацию; Проверка герметичности.
• Страница 39 – Прекращение эксплуатации; Перекройте подачу топлива.
• Страница 40 – Контрольные осмотры и техническое обслуживание; Общие указания; Откройте дверцу горелки (; Чистка котла; Рис 40 Чистка поверхностей нагрева; Турбулятор; угроза для жизни из-за
• Страница 41 – Чистка коллектора дымовых газов; Рис 41 Демонтаж задней стенки у котлов 120 -
• Страница 42 – Рис 43 Снятие теплоизоляции коллектора; Установка турбуляторов; Плотно закройте дверь горелки (
• Страница 43 – Установка крышки для чистки; Рис 45 Установка крышки для чистки; Коллектор дымовых газов; Закройте боковую стенку (; Влажная чистка котла; возможно отравление
• Страница 44 – Слейте скопившуюся жидкость.; Заглушка стока; Ежемесячно проверяйте давление воды.
• Страница 45 – Открытые установки; Рис 47 Гидрометр для открытых отопительных; Закрытые установки; Удалите воздух из отопительной системы.
• Страница 46 – Примечания; Проверка работы отопительной установки.
• Страница 47 – Выключение отопительной установки.
• Страница 48 – Устранение неисправностей горелки
