6
Техническое обслуживание и чистка
Logano S111-2 – 6 720 802 329 (2012/02)
30
6.3
Проверка и создание рабочего
давления в отопительной системе
Стрелка манометра должна находиться выше
красной стрелки. Красная стрелка манометра
должна быть установлена на требуемое рабочее
давление.
B
Проверьте рабочее давление в отопительной
системе.

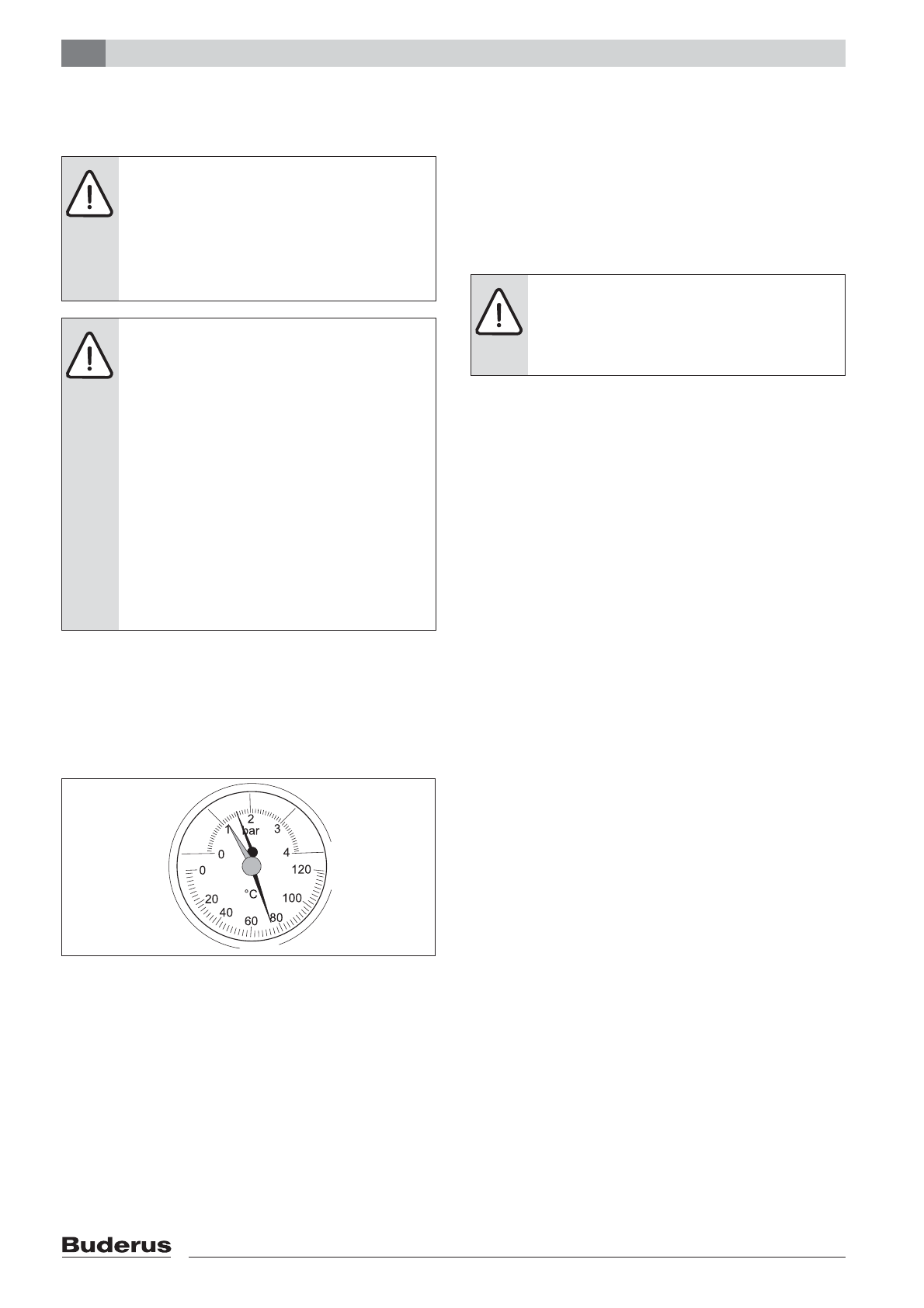

Рис. 25 Термоманометр
Если стрелка манометра находится ниже красной
стрелки, то рабочее давление слишком низкое.
B
Долейте воду.
B
Установите красную стрелку манометра на
нужное значение рабочего давления - минимум
1 бар избыточного давления (для закрытых
отопительных систем). В системах с
естественной циркуляцией максимальный
уровень воды в выравнивающем баке находится
на 25 м выше днища котла.
B
Добавьте воды или, наоборот, слейте её через
кран для заполнения и слива, чтобы давление
соответствовало требуемому рабочему давлению.
B
Удалите воздух во время заполнения
отопительной системы.
B
Ещё раз проверьте рабочее давление.
6.4
Проверка термической защиты
Устройство термической защиты в сочетании со
встроенным термическим теплообменником
обеспечивает надёжную работу котла при
недостаточном отборе тепла, т. е. когда
отопительная система не может вывести тепло из
котла. Минимальное давление охлаждающей воды
на термической защите должно составлять 2,0 бар
(максимальное 6,0 бар). Расход воды должен быть
не менее 11 л/мин. На подаче охлаждающей воды
нельзя устанавливать запорную арматуру.
B
Ежегодно проверяйте термическую защиту
предохранительного теплообменника в
соответствии с требованиями фирмы-
изготовителя (
Æ
глава 6.4, стр. 30).
B
Проверьте поток охлаждающей воды на сливе
(
Æ
рис. 12, [5], стр. 17). Для этого измерьте
расход воды.
Если проверка показала, что термическая защита
не открывает поток охлаждающей воды или её
пропускная способность мала, то замените
термическую защиту. Запрещаются любые
изменения настройки.
6.5
Выполнение замеров дымовых
газов
Используйте специальный электронный прибор
для измерения температуры дымовых газов,
содержания CO
2
и CO. Прибор должен иметь
датчик CO с чувствительностью не менее
10 000 ppm.
Проведите чистку котла, если температура
дымовых газов значительно превышает значение,
указанное в технических характеристиках.
Возможно также наличие слишком высокого
разрежения в системе отвода дымовых газов
(
Æ
таблица 5, стр. 10).
Открытая или не полностью закрытая и
загрязнённая растопочная заслонка также может
стать причиной повышенной температуры
дымовых газов.
ОПАСНО:
угроза здоровью из-за
загрязнения питьевой воды!
B
Соблюдайте национальные нормы и
правила для предотвращения
загрязнения питьевой воды (например,
водой из отопительных систем).
УВЕДОМЛЕНИЕ:
возможно
повреждение оборудования из-за
частого долива воды!
При частом добавлении воды
отопительная система может выйти из
строя в результате коррозии и
образования накипи.
B
Выпустите воздух из отопительной
системы.
B
Проверьте герметичность
отопительной системы.
B
Проверьте работу расширительного
бака
ОПАСНО:
возможно ошпаривание
горячей водой!
B
Проверку должен выполнять только
специально обученный персонал.
