3
Монтаж
Logano S111-2 – 6 720 802 329 (2012/02)
17
3.11 Подключение предохранительного
теплообменника
Котёл с обозначением WT оборудован
предохранительным теплообменником
(охлаждающим контуром). Правильное
подключение показано на рис. 12.
В странах, где действует стандарт ЕС EN 303-5,
котлы должны оснащаться устройствами,
обеспечивающими надёжный отвод избыточного
тепла без использования дополнительной энергии.
Таким образом котёл защищается о перегрева.
Предохранительный теплообменник должен через
термическую защиту подключаться к
водопроводной сети. Минимальное давление
охлаждающей воды на термической защите
должно составлять 2,0 бар (максимальное
6,0 бар). Расход воды должен быть не менее
11 л/мин. На подаче и сливе охлаждающей воды
нельзя устанавливать запорную арматуру. Слив
холодной воды должен быть хорошо виден.
B
Подключите предохранительный
теплообменник согласно гидравлической схеме
с устройством термической защиты
(дополнительное оборудование).

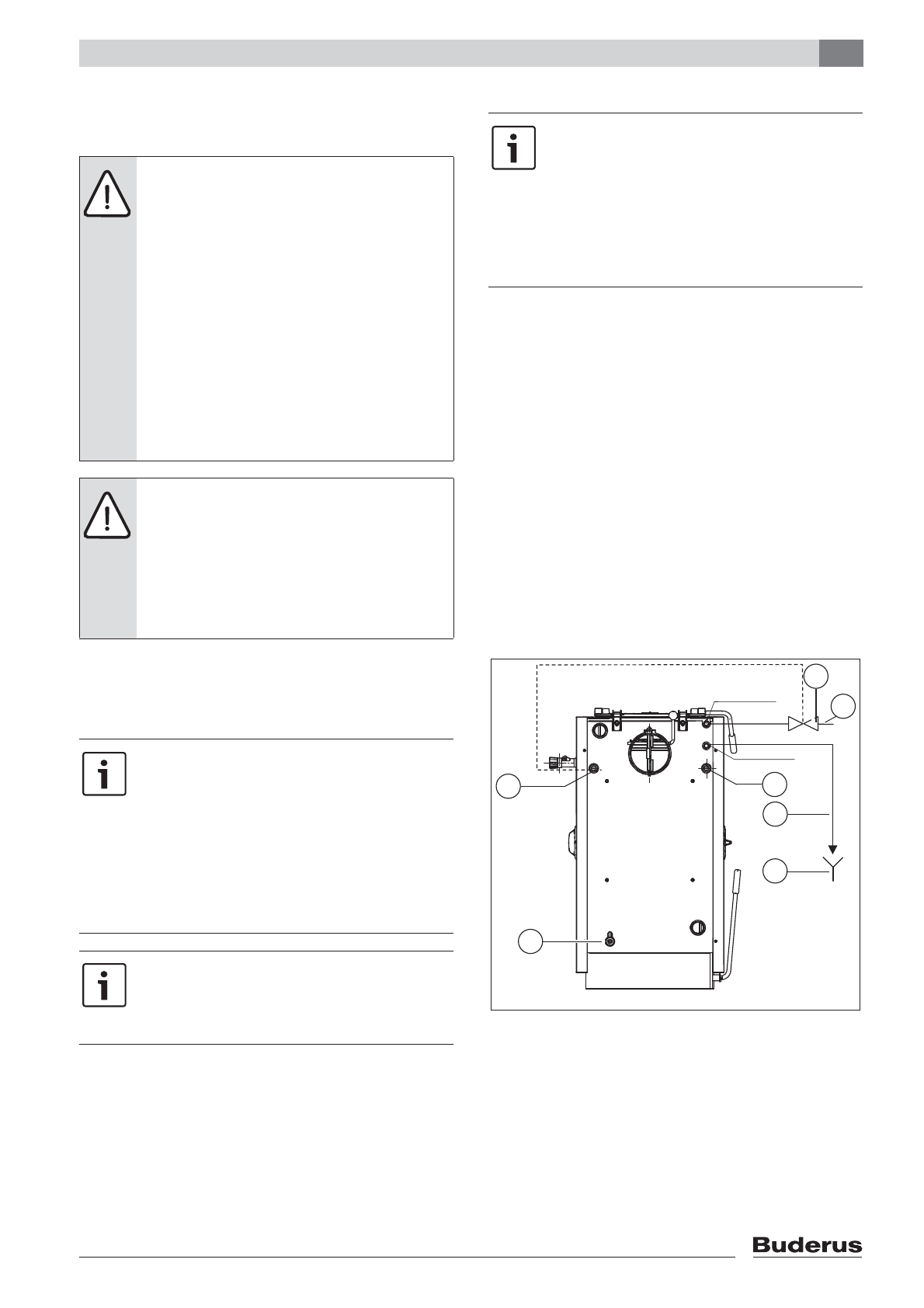

Рис. 12 Подключение предохранительного
теплообменника
1
Опорожнение
2
Место замера термической защиты
3
Термическая защита (дополнительное оборудование)
4
Подача охлаждающей воды
5
Выход охлаждающей воды
6
Слив
B
Установите фильтр перед термостатическим
клапаном на подаче охлаждающей воды.
ОПАСНО:
возможно получение травм
и/или повреждение оборудования из-за
перегрева!
B
Эксплуатируйте котёл только с
работающей термической защитой и
предохранительным теплообменником.
B
Обеспечьте достаточный для
требуемого давления поток
охлаждающей воды через
термическую защиту и
предохранительный теплообменник.
B
Расскажите потребителю о работе
термической защиты и
предохранительного теплообменника.
ОПАСНО:
угроза здоровью из-за
загрязнения питьевой воды!
B
Соблюдайте национальные нормы и
правила для предотвращения
загрязнения питьевой воды (например,
водой из отопительных систем).
B
Выполняйте нормы EN 1717.
Подающая и обратная линии
предохранительного теплообменника
выбираются свободно. На рисунке
показано подключение подающей линии
предохранительного теплообменника на
левой стороне котла. Охлаждающая
вода должна для контроля сливаться в
канализационный сток через воронку с
сифоном (
Æ
рис. 12, [6]).
Термическая защита монтируется
между подачей охлаждающей воды и
входом в теплообменник
(охлаждающий змеевик).
В странах, где не действует стандарт
ЕС EN 303-5, мы настоятельно
рекомендуем устанавливать
термическую защиту с
предохранительным теплообменником.
Это снижает риск перегрева котла и
опасность получения травм или
повреждения оборудования.
6 720 648 407-09.1T
RL-SWT
VL-SWT
1
2
3
4
MV
MV
EL
2
5
6
