3
Монтаж
Logano S111-2 – 6 720 802 329 (2012/02)
14
Точная настройка регулятора горения выполняется
только при первом пуске в эксплуатацию
(
Æ
глава 4.5, стр. 24).
У котлов типа 32D:
B
Установите регулятор горения с уплотнением в
муфту 3/4" таким образом, чтобы отверстие для
конуса находилось сверху.
B
Установите на регуляторе горения 30 °С.
Настройка производится по красной шкале.
B
Смонтируйте на регуляторе горения
шестигранную тягу с конусом.
B
Зафиксируйте конус винтом M5.
B
Наденьте подъёмную тягу с внутренним и
внешним кольцами на шестигранную тягу.
B
Уложите подъёмную тягу на котле под рычаг
воздушной заслонки.
B
Проверьте, заходит ли подъёмная тяга в вырез
крышки.
B
Зафиксируйте внутреннее и внешнее кольцо.

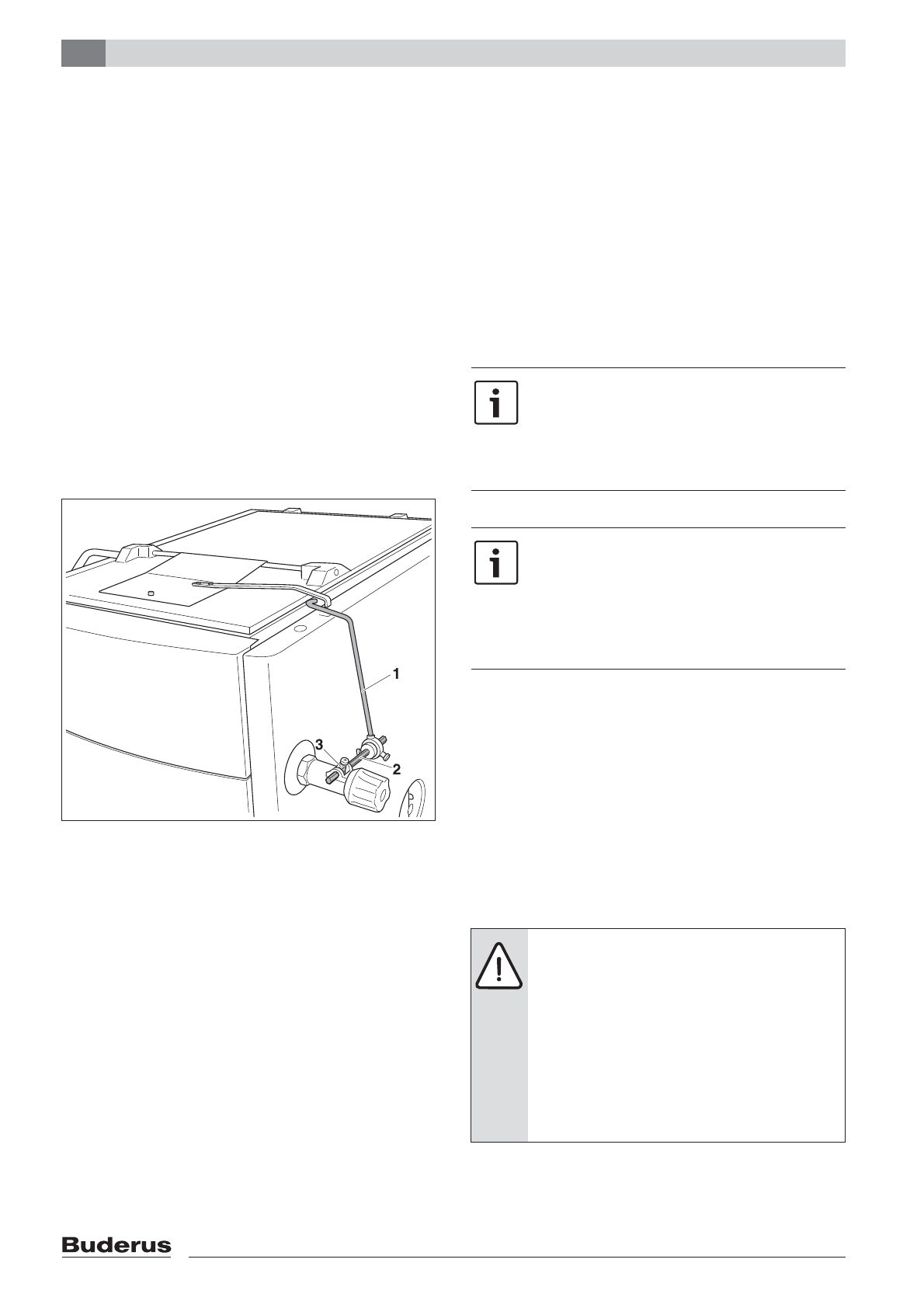

Рис. 9 Монтаж регулятора горения на котле типа
32D
1
Подъёмная тяга (с внутренним и внешним кольцами)
2
Шестигранная тяга
3
Конус
3.6
Установка рычага встряхивания
колосниковой решётки
B
Вставьте рычаг встряхивания колосниковой
решётки в шестигранное отверстие на левой
стороне котла.
B
Зафиксируйте рычаг шплинтом.
3.7
Установка рычага загрузочной
заслонки
Рычаг предназначен для открывания загрузочной
заслонки и для чистки.
B
Вставьте рычаг в предусмотренное для этого
отверстие на загрузочной заслонке и
зафиксируйте его штифтом.
B
У типа 45D заверните ручку в отверстие заслонки.
3.8
Рекомендации по организации
подачи приточного воздуха и
подключению к дымовой трубе
3.8.1
Подсоединение отвода дымовых газов
Хорошая тяга в дымовой трубе является основным
условием правильной работы котла. Она
существенно влияет на производительность и
экономичность котла. Котёл можно подсоединять
только к дымовой трубе с необходимым
разрежением – см. технические характеристики
(
Æ
таблица 5, стр. 10).
Для расчета берётся весовой расход дымовых
газов при общей номинальной
теплопроизводительности. Действительная
высота дымовой трубы считается от входа
дымовых газов в трубу (
Æ
таблица 7, стр. 15).
B
Смонтируйте соединительный участок дымовой
трубы с люком для чистки.
Котёл всасывает воздух, необходимый
для горения, из окружающей среды.
B
Устанавливайте и эксплуатируйте
котёл только в помещениях с
постоянно хорошей вентиляцией.
Подключение котла к дымовой трубе
должно выполняться в соответствии с
местными правилами строительного
надзора и по согласованию с
организацией, занимающейся
обслуживанием дымовых труб.
УВЕДОМЛЕНИЕ:
возможно
повреждение оборудования из-за
недостаточной тяги!
B
Соблюдайте необходимым
разрежением (
Æ
таблица 5, стр. 10)
(допуск ±3 Па).
B
Установите ограничитель тяги, чтобы
ограничить разрежение в дымовой
трубе.
