4
Ввод в эксплуатацию
Logano S111-2 – 6 720 802 329 (2012/02)
25
4.6

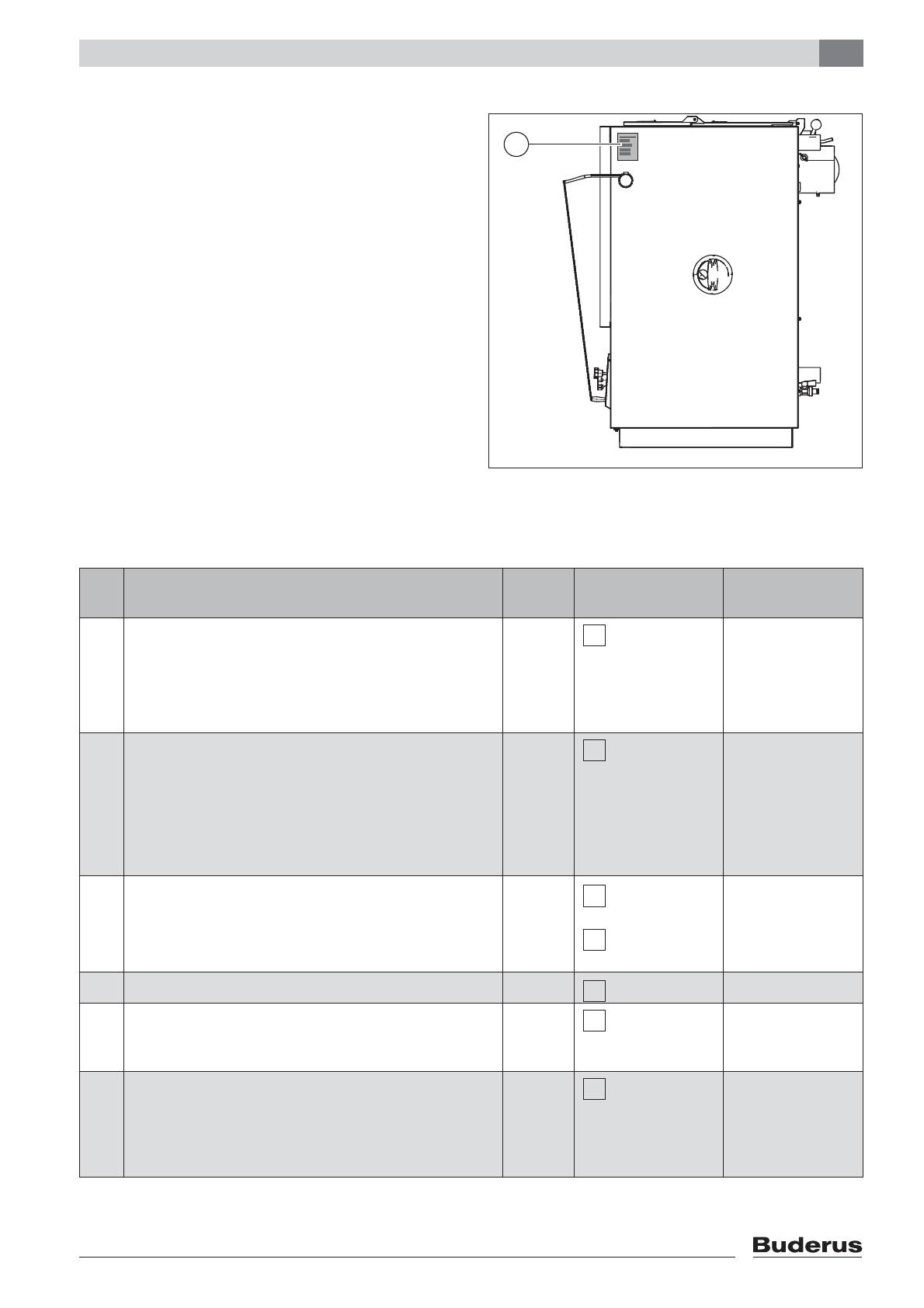

Наклейка заводской таблички
B
Наклейте заводскую табличку на котёл так,
чтобы она была хорошо доступна и видна,
например, на боковой стенке.
Рис. 21 Наклейка заводской таблички
1
Заводская табличка
4.7
Протокол пуска в эксплуатацию
6 720 648 407-08.1T
1
Работы при пуске в эксплуатацию
Стр.
Измеренные
значения
Примечания
1.
Заполнение отопительной системы и проверка
герметичности (опрессовка). Занесите рабочее
давление и характеристики воды в инструкцию
по эксплуатации.
•
Давление заполнения отопительной системы
22
____________ бар
2.
Создание рабочего давления
•
Удаление воздуха из отопительной системы
•
Проверка предохранительного клапана
•
Регулировка предварительного давления
расширительного бака
(
Æ
документация на расширительный бак)
____________бар
3.
Проверка отсутствия утечек в местах
подключения системы отвода дымовых газов.
Отверстия для притока воздуха имеются и не
перекрыты.
14 и
далее
4.
Проверена плотность закрытия дверей котла?
5.
Термическая защита и предохранительный
теплообменника подключены без запорной
арматуры?
17 и
далее
6.
Проверена работа термической защиты?
•
Давление воды
•
Расход воды
30 и
далее
____________бар
___________л/мин
Таб. 8
Протокол пуска в эксплуатацию
