3

Монтаж

Logano S111-2 – 6 720 802 329 (2012/02)

13

Установите котёл, выдерживая указанные
расстояния от стен, на негорючую поверхность.
Основание или фундамент должны быть ровными
и горизонтальными, при необходимости можно
подложить клинья из негорючего материала. Если
фундамент неровный, то сторона подключений
(задняя сторона) может быть на 5 мм
выше.Фундамент должен быть больше опорной
поверхности котла спереди минимум на 300 мм,
с других сторон примерно на 100 мм.

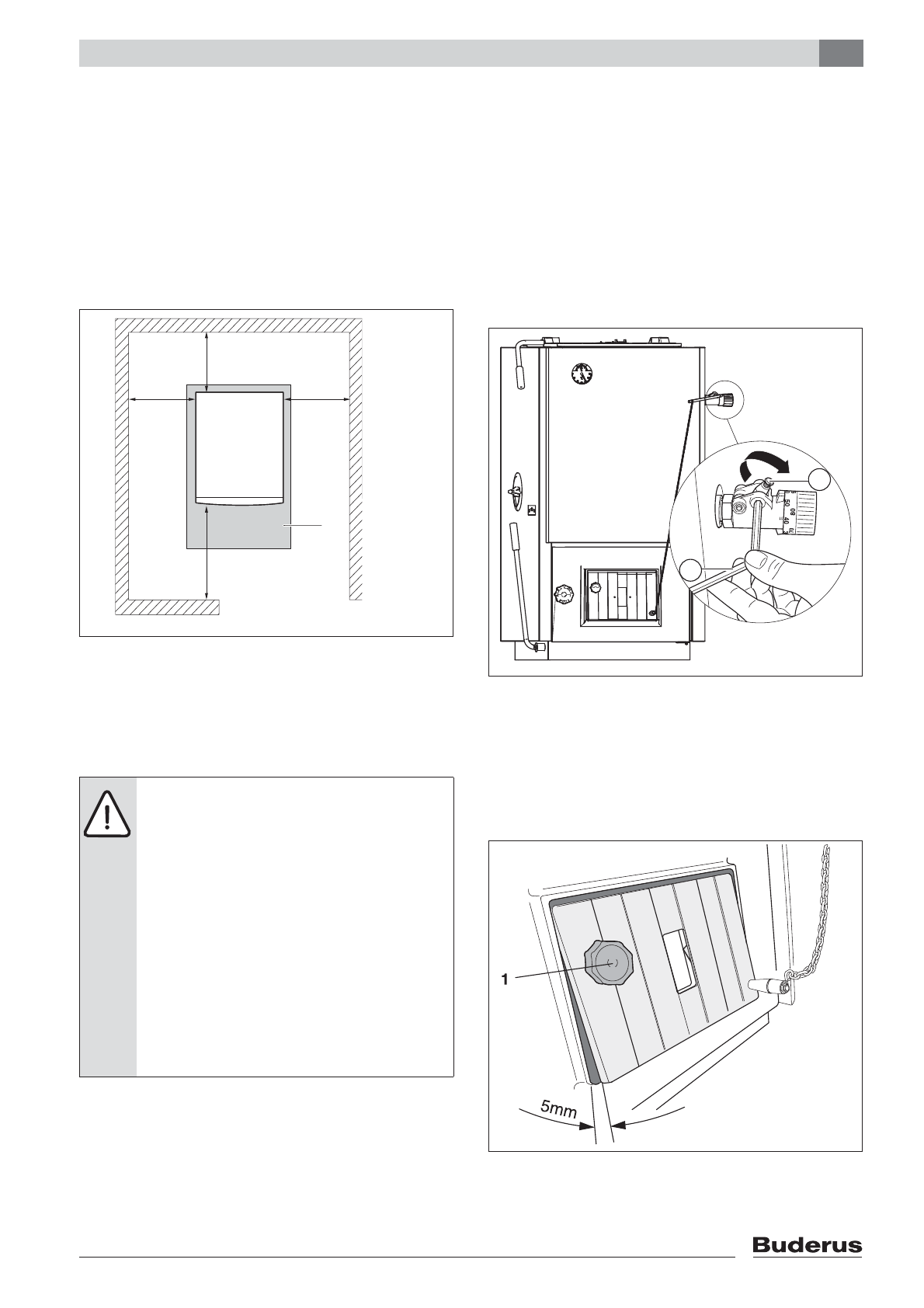

Рис. 6 Расстояния от стен в помещении

установки оборудования (размеры в мм)

1

Фундамент или несгораемое основание

3.4

Расстояния до горючих
материалов

3.5

Монтаж регулятора горения

Все типы котлов кроме 32D:

B

Установите регулятор горения с уплотнением в
муфту 3/4" таким образом, чтобы отверстие для
конуса находилось сверху.

B

Установите на регуляторе горения 30 °С.
Настройка производится по красной шкале.

B

Смонтируйте на регуляторе горения рычаг с
конусом.

B

Зафиксируйте конус винтом M5.

Рис. 7 Монтаж регулятора горения

1

Конус

2

Рычаг

B

Прикрепите винтом цепь к воздушной заслонке.

B

Выставьте регулировочным винтом воздушную
заслонку так, чтобы минимальный зазор при
свободно висящей цепи составлял 5 мм.

Рис. 8 Регулировка воздушной заслонки

1

Регулировочный винт

ОПАСНО:

угроза пожара из-за наличия

легковоспламеняющихся материалов
или жидкостей!

B

В непосредственной близости от
котла нельзя хранить
воспламеняющиеся материалы и
жидкости.

B

Проинформируйте потребителя об
установленных действующими
нормами минимальных расстояниях,
которые нужно выдерживать до
легко- и трудновоспламеняемых
материалов.

1

1000

600

600

600

6 720 648 407-02.1T

6 720 648 407-04.1T

1

2
