6
Монтаж
Logano G221 – 6 720 801 320 (2011/12)
26
6.2.3
Монтаж, выполняемый заказчиком
B
Смонтируйте другие защитные устройства
(например, предохранительный клапан) и
дополнительное оборудование (например, бак-
накопитель) в соответствии с местными
нормами и правилами.
6.3
Заполнение отопительной
системы водой и проверка
герметичности соединений
Перед пуском в эксплуатацию проверьте
герметичность отопительной системы для
предотвращения утечек, которые могут
возникнуть во время работы.
B
Проводите испытание герметичности с
давлением в 1,3 раза превышающим
нормальное рабочее давление (но не более
5,2 бар).
B
Соблюдайте соответствующие национальные
нормы и правила.
B
Перекройте расширительный бак колпачковым
вентилем.
B
Откройте смесительные и запорные вентили на
отопительном контуре.
B
Отверните на один оборот колпачок
автоматического воздушного клапана, чтобы
выпустить воздух.
B
Медленно заполните отопительную систему в
соответствии с местными требованиями. При
этом наблюдайте за показаниями манометра.

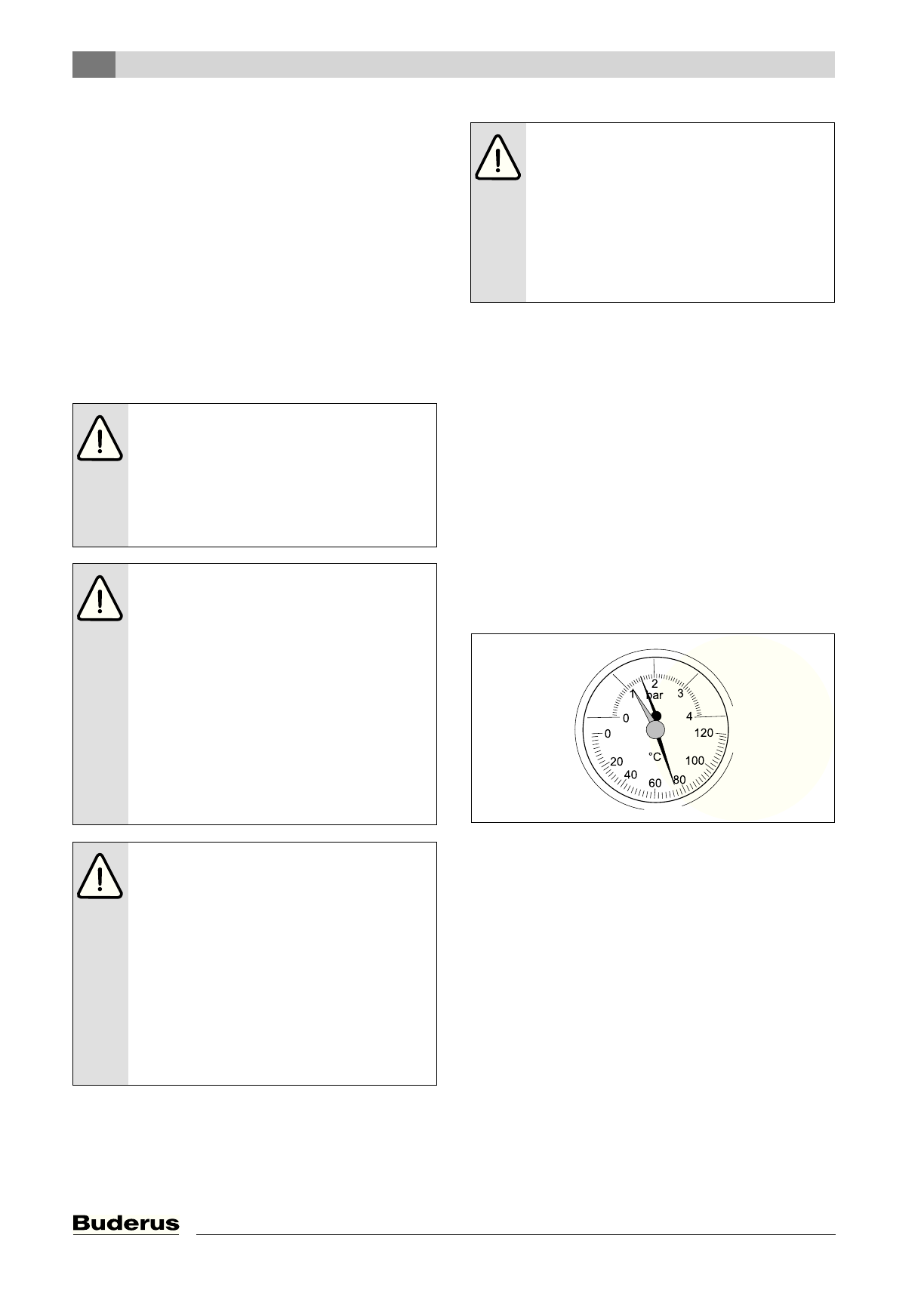

Рис. 24 Термоманометр
B
Закройте водопроводный кран и кран для
заполнения и слива, когда достигнуто
необходимое давление.
B
Проверьте отсутствие протечек в местах
соединений и трубопроводах.
B
Выпустите воздух из отопительной системы
(например, через воздушные клапаны на
отопительных приборах).
B
Долейте воду, если из-за удаления воздуха
упало давление.
B
Отсоедините шланг от крана для заполнения и
слива.
ОСТОРОЖНО:
угроза здоровью из-за
загрязнения питьевой воды!
B
Соблюдайте национальные нормы и
правила для предотвращения
загрязнения питьевой воды
(например, водой из отопительных
систем).
ОСТОРОЖНО:
возможно повреждение
оборудования из-за высокого
давления.
Высокое давление может повредить
регулирующие и предохранительные
устройства, а также бак-
водонагреватель.
B
При проведении испытаний на
герметичность все приборы
давления, предохранительные и
регулирующие устройства должны
быть отделены от водяного
пространства котла.
ВНИМАНИЕ:
возможно повреждение
оборудования из-за температурных
напряжений!
При заполнении отопительной системы
в тёплом состоянии температурные
напряжения могут вызвать появление
трещин на котле. Котёл станет
негерметичным.
B
Заполняйте отопительную систему
только в холодном состоянии
(температура подающей линии не
должна превышать 40 °C).
УВЕДОМЛЕНИЕ:
возможно
повреждение оборудования при низких
температурах!
B
Если отопительная система с
трубопроводами не защищена от
замерзания, то мы рекомендуем
заполнить её антифризом
(разрешено использовать только
Antifrogen N).
