Монтаж
Logano G221 – 6 720 801 320 (2011/12)
20
5.2.3
Монтаж боковых стенок
Порядок монтажа левой и правой стенок
одинаковый.
B
Навесьте боковые стенки [1] с вложенной
теплоизоляцией [3] на фиксирующие штифты
кронштейнов [2].
B
Выровняйте боковые стенки по передней
стороне и закрепите гайками с шайбами на
кронштейне.

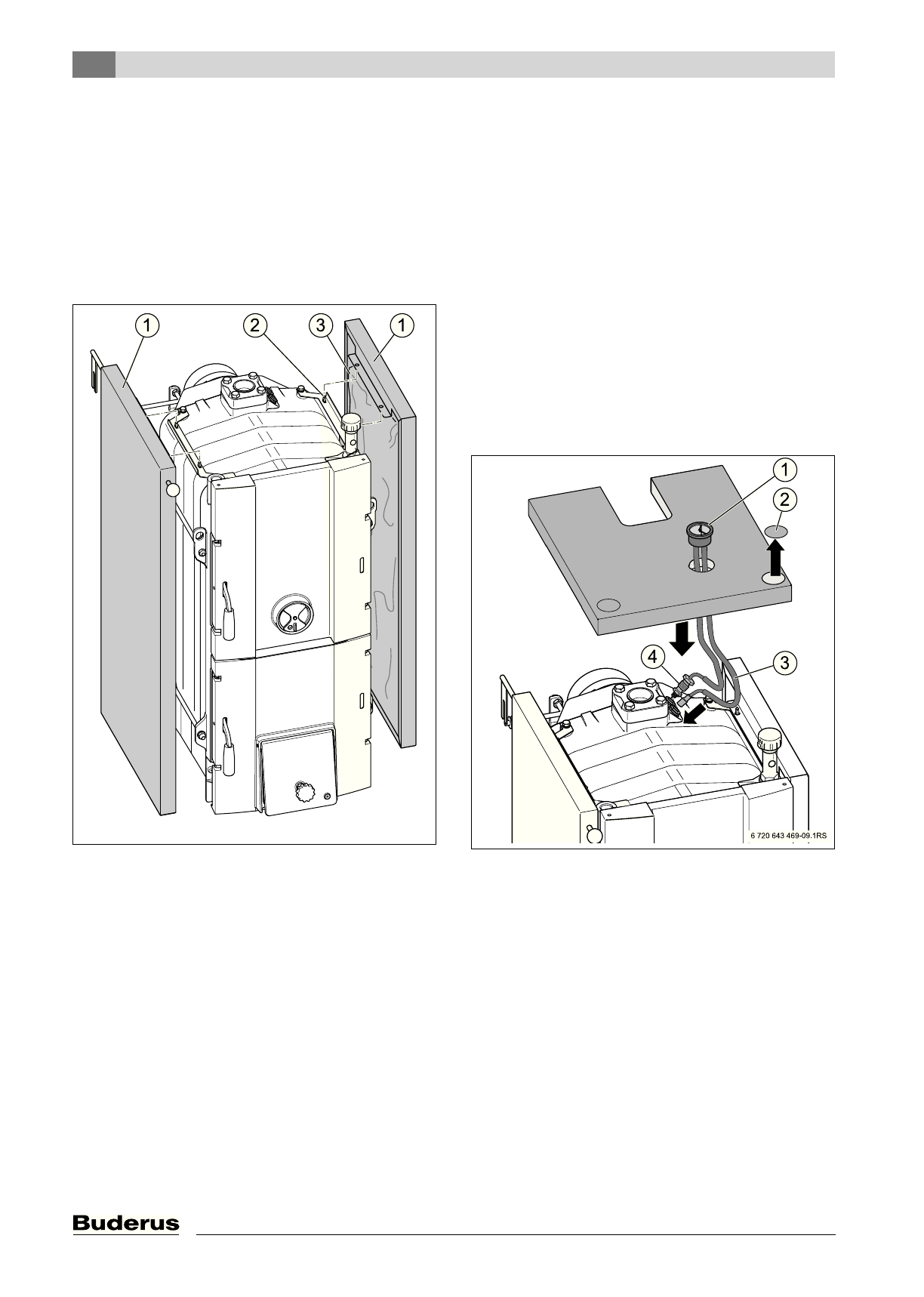

Рис. 12 Монтаж боковых стенок
1
Большая боковая стенка
2
Кронштейн
3
Теплоизоляция
5.2.4
Установка верхней крышки котла
B
Выломайте в крышке котла предварительно
просечённую заглушку отверстия для
регулятора горения.
B
Закрепите термоманометр [1] на крышке котла.
B
Уложите верхний теплоизоляционный мат на
котёл.
B
Проведите две капиллярные трубки
термоманометра [1] к задней стороне котла.
B
Заверните в муфту датчик давления [4]
манометра.
B
Вставьте в погружную гильзу датчик
температуры [3] термометра и закрепите
пружинной скобкой.
B
Положите крышку котла между боковыми
стенками и "защёлкните" на фиксирующих
штифтах.
Рис. 13 Установка крышки котла и
термоманометра
1
Термоманометр
2
Выломанная заглушка
3
Датчик температуры
4
Датчик давления
6 720 643 469-07.3T
