Монтаж
Logano G221 – 6 720 801 320 (2011/12)
22
5.2.7
Установка задней панели
B
Разместите заднюю панель с вложенной
теплоизоляцией на штифтах между двумя
боковыми стенками.
B
"Защёлкните" заднюю панель [1] на
фиксирующих штифтах.

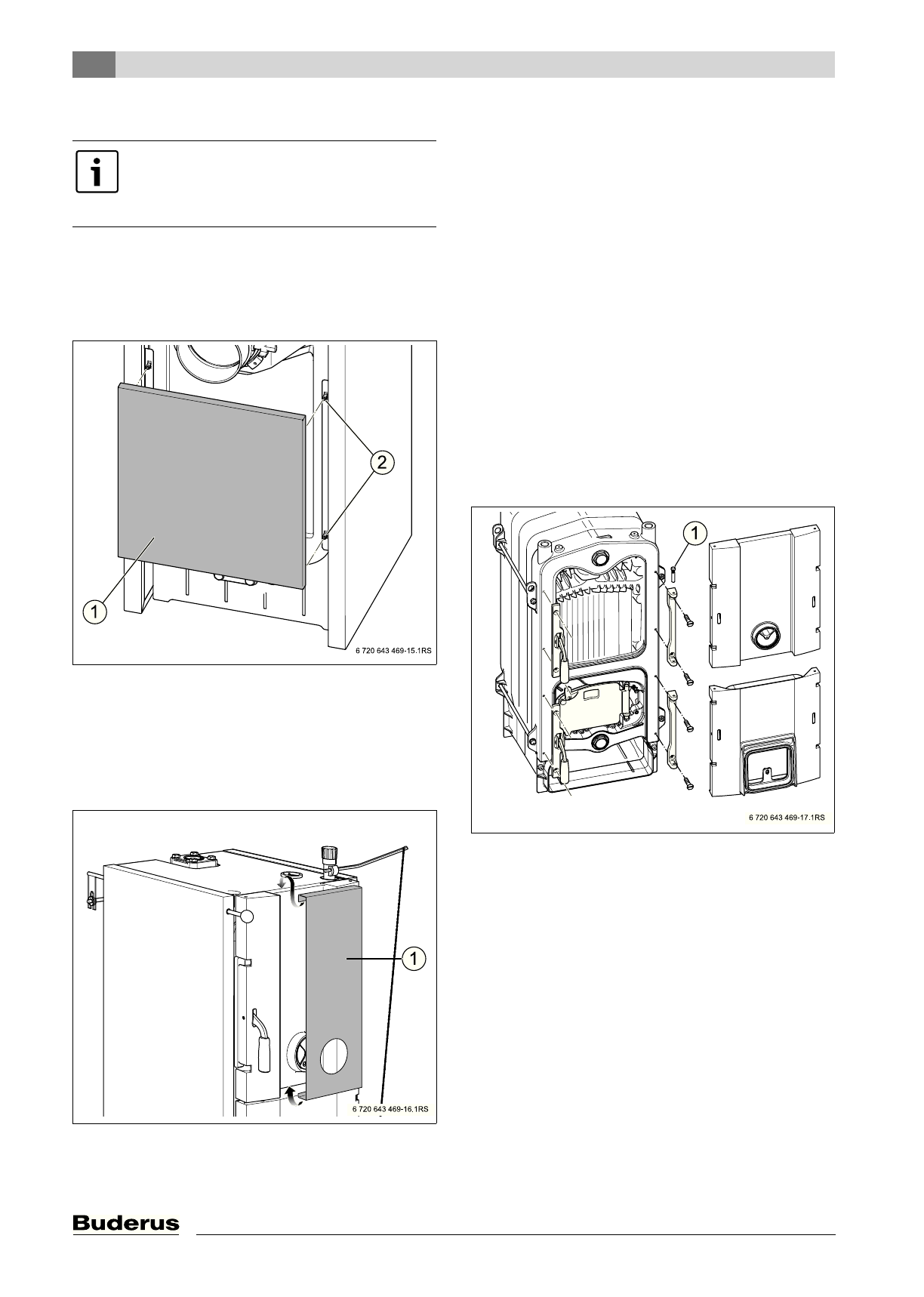

Рис. 18 Установка задней панели
1
Задняя панель
2
Фиксирующие штифты
5.2.8
Установка передней панели
B
Вставьте панель [1] сверху и снизу на
загрузочной дверце.
Рис. 19 Установка передней панели
1
Передняя панель
5.3
Изменение стороны навески
двери
На заводе дверцы котла монтируются с правой
навеской. Для удобства открытия дверей на месте
эксплуатации, можно изменить навеску на левую
сторону. Для этого потребуются две новые
пружины и четыре новых пальца (заказываются
отдельно).
B
Снимите переднюю панель.
B
Высверлите распорный штифт (сверло 4
–
5 мм).
B
Демонтируйте ручку.
B
Выбейте штифт из шарнирного кронштейна.
B
Демонтируйте шарнирный кронштейн и
замыкающую планку.
B
Переверните шарнирный кронштейн и
замыкающую планку на 180° градусов и
смонтируйте их на левой стороне.
B
Смонтируйте дверь на левой стороне в обратной
последовательности.
Рис. 20 Изменение стороны навески двери
1
Штифт шарнирного кронштейна
Чтобы не повредить окраску задней
панели, мы рекомендуем
устанавливать её после выполнения
гидравлических соединений.
