4
Отвод дымовых газов
Logamax plus – 6720844853 (2015/09)
9
случаях в помещении должен быть один проём на улицу
площадью 150 см
2
или два проёма площадью по 75 см
2
.
– Дымовая труба должна проветриваться внутри шахты по всей
высоте.
– Входное отверстие вентиляции трубы (не менее 75 см
2
)
должно располагаться в помещении, где установлено
оборудование, и закрываться решеткой.
• Подача воздуха для горения через концентрическую трубу в
шахте (C
33
,
– Подача воздуха для горения осуществляется через кольцевой
зазор в концентрической трубе, проложенной в шахте.
– Наружный проём не требуется.
– Не требуется отверстие для вентиляции шахты. Не нужна
вентиляционная решётка.
• Подача воздуха для горения через отдельную трубу (C
53
,
à рис. 10):
– В помещении, где установлено оборудование, должен быть
один проём на улицу площадью 150 см
2
или два проёма
площадью по 75 см
2
.
– Подача воздуха для горения осуществляется снаружи через
отдельную трубу.
– Дымовая труба должна проветриваться внутри шахты по всей
высоте.
– Входное отверстие вентиляции трубы (не менее 75 см
2
)
должно располагаться в помещении, где установлено
оборудование, и закрываться решеткой.
• Подача воздуха для горения через шахту по противоточному
принципу (C
93
,
– Подача воздуха для горения осуществляется как поток,
обтекающий дымовую трубу в шахте, и идущий в
противоположном направлении потоку дымовых газов.
– Наружный проём не требуется.
– Не требуется отверстие для вентиляции шахты. Не нужна
вентиляционная решётка.
Размеры шахты
▶ Проверьте, соблюдаются ли допустимые размеры шахты.

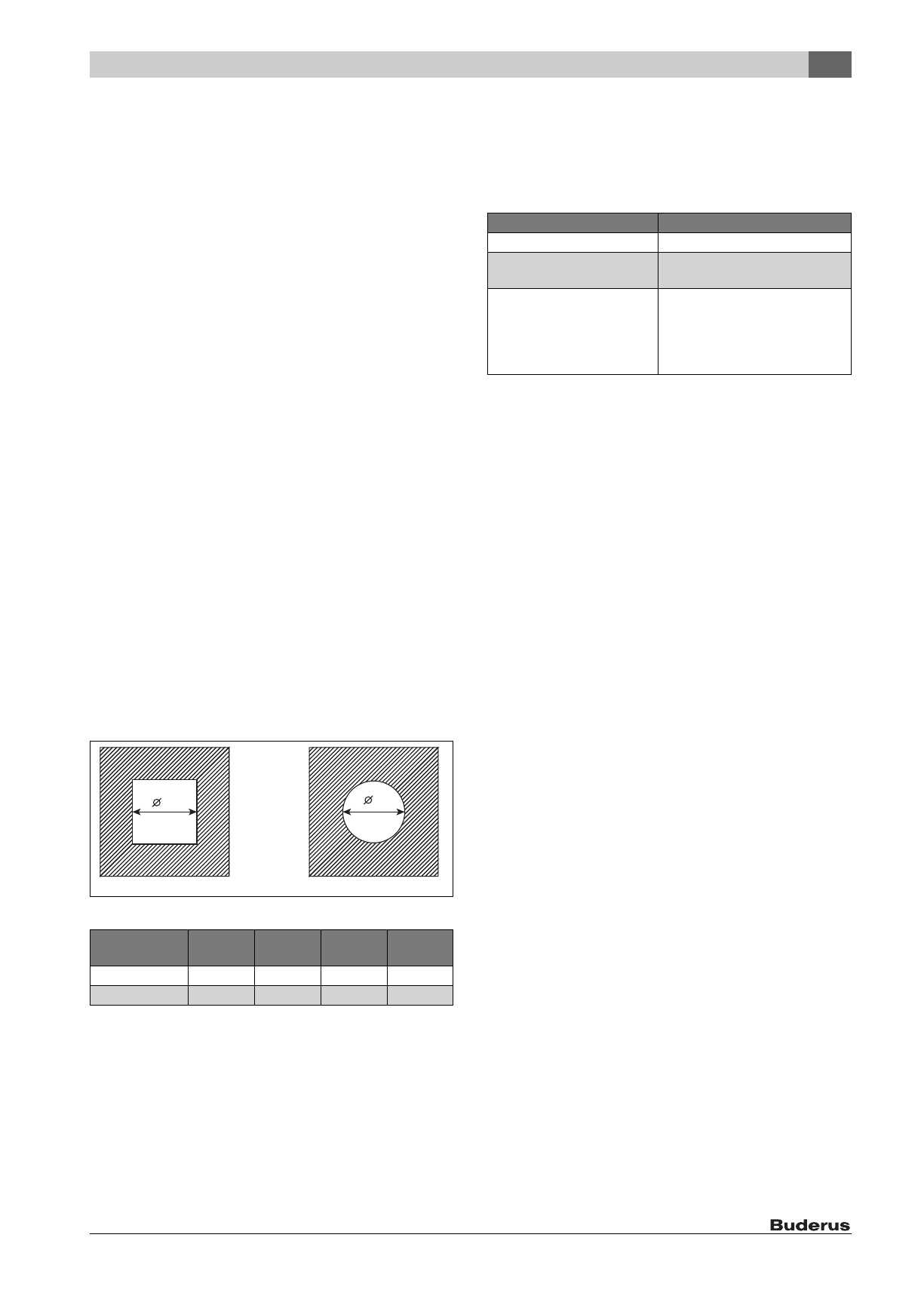

Рис. 4 Прямоугольное или круглое сечение
Таб. 7 Допустимые размеры шахты
Чистка шахт и дымовых труб
• Если труба отвода дымовых газов проложена в вентилируемой
шахте (
рис. 7, 8 и 10), то чистка шахты не требуется.
• Если воздух для горения проходит по шахте в противоположном
относительно дымовых газов направлении (
рис. 11), то шахту
нужно чистить.
Таб. 8 Необходимые работы по чистке
Чтобы не делать герметизацию поверхностей шахты:
▶ организуйте работу котла с забором воздуха для горения из
помещения.
-или-
▶ организуйте работу котла с забором наружного воздуха для
горения через концентрическую трубу в шахте или через
отдельную трубу.
4.2.4
Вертикальный отвод дымовых газов
Дополнительные комплектующие для отвода дымовых газов
«Горизонтальный отвод дымовых газов/подачу воздуха» можно
дополнить «концентрической трубой», «концентрическим коленом»
(15 ° - 87°) или «смотровым люком».
Отвод дымовых газов через крышу
Достаточно расстояния 0,4 м между устьем дымовой трубы и
поверхностью крыши, так как номинальная
теплопроизводительность приведённых в этой инструкции котлов
меньше 50 кВт.
Место установки котла и подача воздуха для горения/отвод
дымовых газов
• Установка котлов в помещении, над потолком которого
находится только крыша:
– Если для перекрытий требуется определённый уровень
огнестойкости, то трубы подачи воздуха для горения и отвода
дымовых газов на участке между верхним краем перекрытия
и кровельным покрытием должны иметь обшивку из
несгораемого материала с таким же пределом огнестойкости.
– Если для перекрытий не требуется выдерживать какой-либо
уровень огнестойкости, то трубы подачи воздуха для горения
и отвода дымовых газов от верхнего края перекрытия до
кровельного покрытия должны проходить в шахте из
несгораемого материала неизменной формы или внутри
металлической трубы (в качестве механической защиты).
• Если трубы отвода дымовых газов/подачи воздуха для горения
проходят в здании через этажи, то вне помещения, где
установлено оборудование, они должны находиться в шахте.
Шахта должна обладать пределом огнестойкости не менее 90
минут, в жилых зданиях небольшой высоты - не менее 30 минут.
Труба отвода
дымовых газов
a
min
a
max
D
min
D
max
Ø 80 мм
120 мм
300 мм
140 мм
300 мм
Ø 80/125 мм
180 мм
300 мм
200 мм
380 мм
D
a
6 720 804 853-05.1TT
Прежнее использование
Необходимая чистка
Вентиляционная шахта
Механическая чистка
Отвод дымовых газов при
сжигании газа
Механическая чистка
Отвод дымовых газов при
сжигании дизельного или
твёрдого топлива
Механическая чистка,
герметизация поверхностей для
предотвращения проникновения
вредных испарений (например,
серы) из стен в воздух для горения
