12
Замеры дымовых газов
Logamax plus – 6720844853 (2015/09)
37
Таб. 33 Допустимое подаваемое давление газа
Если давление находится вне допустимых пределов, то
эксплуатировать котёл нельзя.
▶ Определите причину и устраните неисправность.
▶ Если это невозможно, то перекройте подачу газа и обратитесь в
газоснабжающую организацию.
▶ Нажмите кнопку ok.
Котёл перейдёт на нормальный режим работы.
▶ Выключите котёл, закройте газовый кран, отсоедините манометр
и заверните винт.
▶ Установите облицовку на прежнее место.
12
Замеры дымовых газов
12.1
Режим "Трубочист"
В режиме "Трубочист" котёл работает с максимальной номинальной
теплопроизводительностью.
В вашем распоряжении 30 минут для измерения параметров и
выполнения настроек. Затем котёл опять перейдет на нормальный
режим работы.
▶ Откройте вентили на радиаторах, чтобы обеспечить отбор тепла.
▶ Нажимайте кнопку лето/зима и сервисную кнопку до появления
на дисплее знака
.
На дисплее показана температура подающей линии, в текстовой
строке мигает
100 %
(= максимальная номинальная
теплопроизводительность). Через некоторое время включается
горелка.

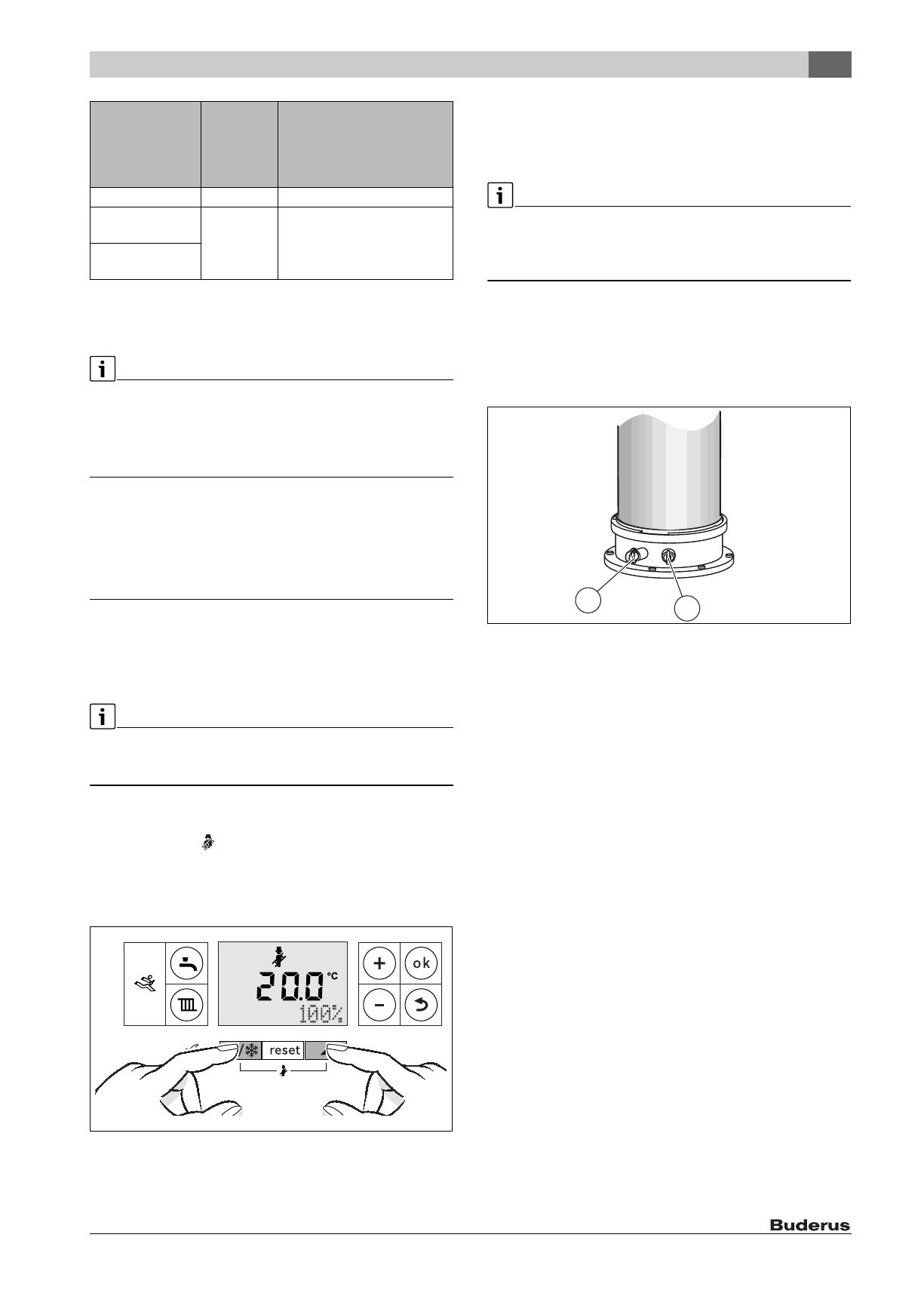

Рис. 50 100 % (максимальная номинальная
теплопроизводительность ГВС)
▶ Для выбора требуемой номинальной теплопроизводительности
нажмите кнопку + или – (
12.2
Испытание на герметичность системы отвода
дымовых газов
Измерение O
2
или CO
2
в воздухе для горения.
Для измерения используйте кольцевой зонд дымовых газов.
Измерение O
2
или CO
2
в воздухе для горения позволяет в системе
отвода дымовых газов C
13
, C
33
, C
43
и C
93
проверить герметичность
каналов отвода дымовых газов. Содержание O
2
не должно быть
менее 20,6%. Содержание CO
2
не должно превышать 0,2%.
▶ Снимите заглушку с измерительного штуцера воздуха для
горения [2].
▶ Вставьте зонд дымовых газов в штуцер и загерметизируйте место
измерения.
▶ Отрегулируйте в режиме "Трубочист"
максимальную
номинальную теплопроизводительность
.
Рис. 51 Штуцер для измерения дымовых газов и штуцер для
измерения воздуха для горения
[1]
Штуцер для измерения дымовых газов
[2]
Штуцер для измерения воздуха для горения
▶ Измерьте содержание O
2
и CO
2
.
▶ Нажмите кнопку "Назад".
Котёл перейдёт на нормальный режим работы.
▶ Удалите зонд дымовых газов.
▶ Установите заглушку.
12.3
Измерение СО в дымовых газах
Используйте для измерения перфорированный зонд дымовых
газов.
▶ Снимите заглушку со штуцера измерения дымовых газов.
▶ Вставьте зонд дымовых газов в штуцер до упора и
загерметизируйте место измерения.
▶ Отрегулируйте в режиме "Трубочист"
максимальную
номинальную теплопроизводительность
.
▶ Измерьте содержание CO.
▶ Нажмите кнопку "Назад".
Котёл перейдёт на нормальный режим работы.
▶ Удалите зонд дымовых газов.
▶ Установите заглушку.
Вид газа
Номинальн
ое давление
[мбар]
Допустимый диапазон
давления при максимальной
номинальной
теплопроизводительности
[мбар]
Природный газ H
20
17 - 25
Сжиженный газ
(пропан)
1)
1) Смесь пропана и бутана для стационарных резервуаров ёмкостью до
15 000 л
30
25 - 35
Сжиженный газ
(бутан)
6 720 619 605-16.1O
6 720 614 153-08.2O
1
2
