2
Информация об изделии
Logamax plus – 6720844853 (2015/09)
7
2.6
Общий вид котла

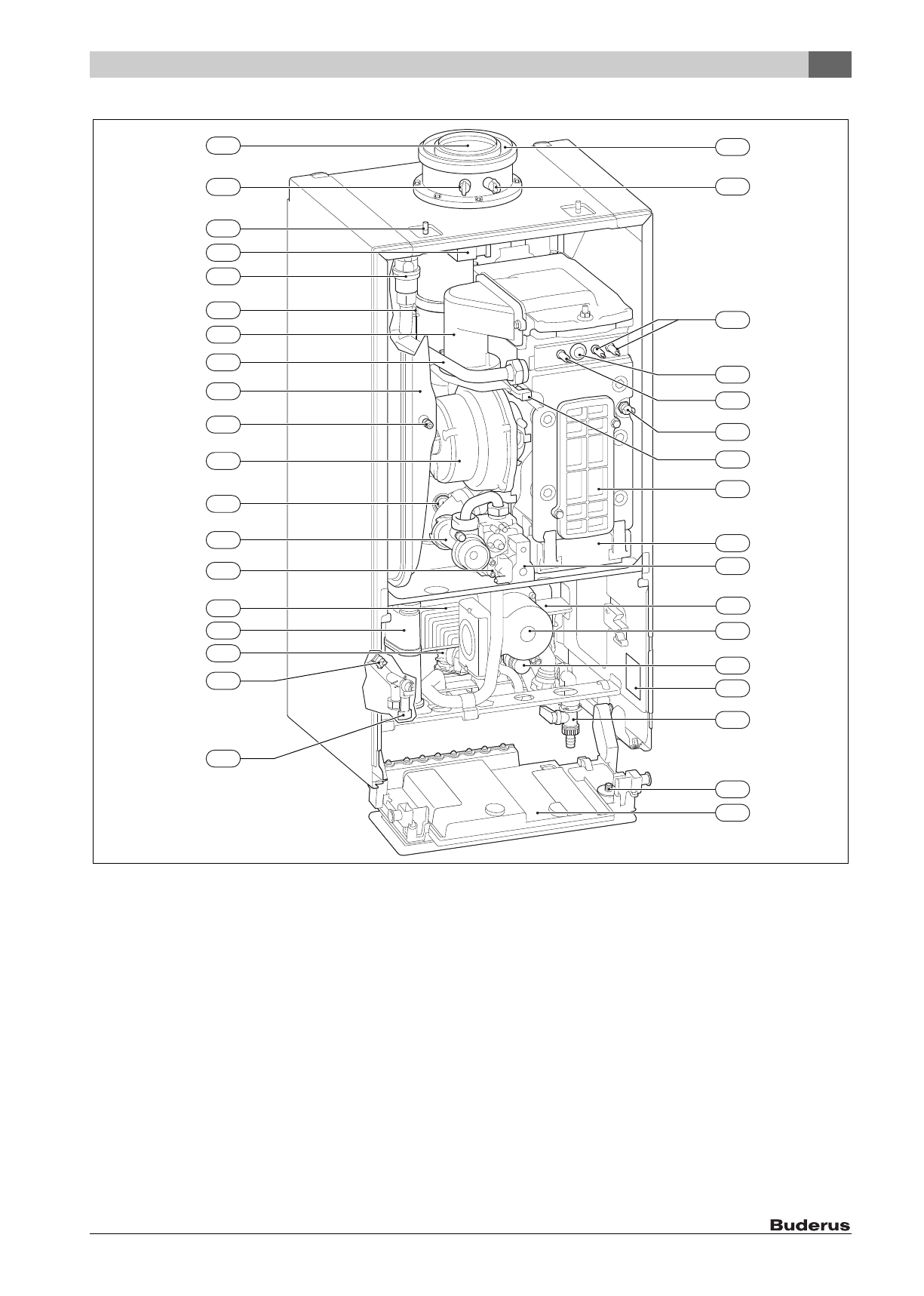

Рис. 3 Общий вид котла
[1]
Котлы GB172-..iK: устройство для заполнения
[2]
Котлы GB172-..iK: датчик температуры горячей воды
[3]
Котлы GB172-..iK: турбина
[4]
Конденсатный сифон
[5]
Котлы GB172-..iK: пластинчатый теплообменник
[6]
Штуцер для измерения подаваемого давления газа
[7]
Регулировочная форсунка
[8]
Ограничитель температуры дымовых газов
[9]
Вентилятор
[10] Котлы GB172-..iK: клапан для заполнения азотом
[11] Котлы GB172-..iK: расширительный бак
[12] Подающая линия отопления
[13] Смесительное устройство с защитой от обратного потока
дымовых газов (обратный клапан)
[14] Датчик давления
[15] Клапан выпуска воздуха (ГВС)
[16] Запальный трансформатор
[17] Скоба
[18] Штуцер для измерения дымовых газов
[19] Труба отвода дымовых газов
[20] Всасывание воздуха для горения
[21] Штуцер для измерения воздуха для горения
[22] Запальные электроды
[23] Смотровое стекло
[24] Контрольный электрод
[25] Ограничитель температуры теплообменника
[26] Датчик температуры подающей линии
[27] Крышка смотрового люка
[28] Бак для конденсата
[29] Газовая арматура
[30] 3-ходовой клапан
[31] Насос системы отопления
[32] Предохранительный клапан (отопительный контур)
[33] Заводская табличка
[34] Кран для заполнения и слива
[35] Манометр
[36] Блок управления
22
21
20
23
24
25
27
28
29
31
32
35
36
26
30
34
33
18
17
14
15
11
10
9
8
7
6
4
3
1
19
16
12
13
5
2
0 010 005 866-002
