Электрический монтаж
Logamax plus – 6720844853 (2015/09)
22
6
Электрический монтаж
6.1
Общие указания
OCTOPOЖHO:
Угроза для жизни от удара электрическим током!
При касании деталей, находящихся под напряжением, возможен
удар электрическим током.
▶ Перед работой с электрооборудованием: отключите
электропитание на всех фазах (выньте предохранитель или
выключите защитный автомат) и обеспечьте защиту от
случайного включения.
▶ Соблюдайте меры безопасности по инструкциям VDE 0100 и
специальным инструкциям (TAB) местных энергоснабжающих
организаций.
▶ В помещениях с ванной или душем котёл должен подключаться
только через автомат защиты от тока утечки (УЗО).
▶ Не подключайте никакие другие потребители к сетевому
подключению котла.
6.2
Подключение котла

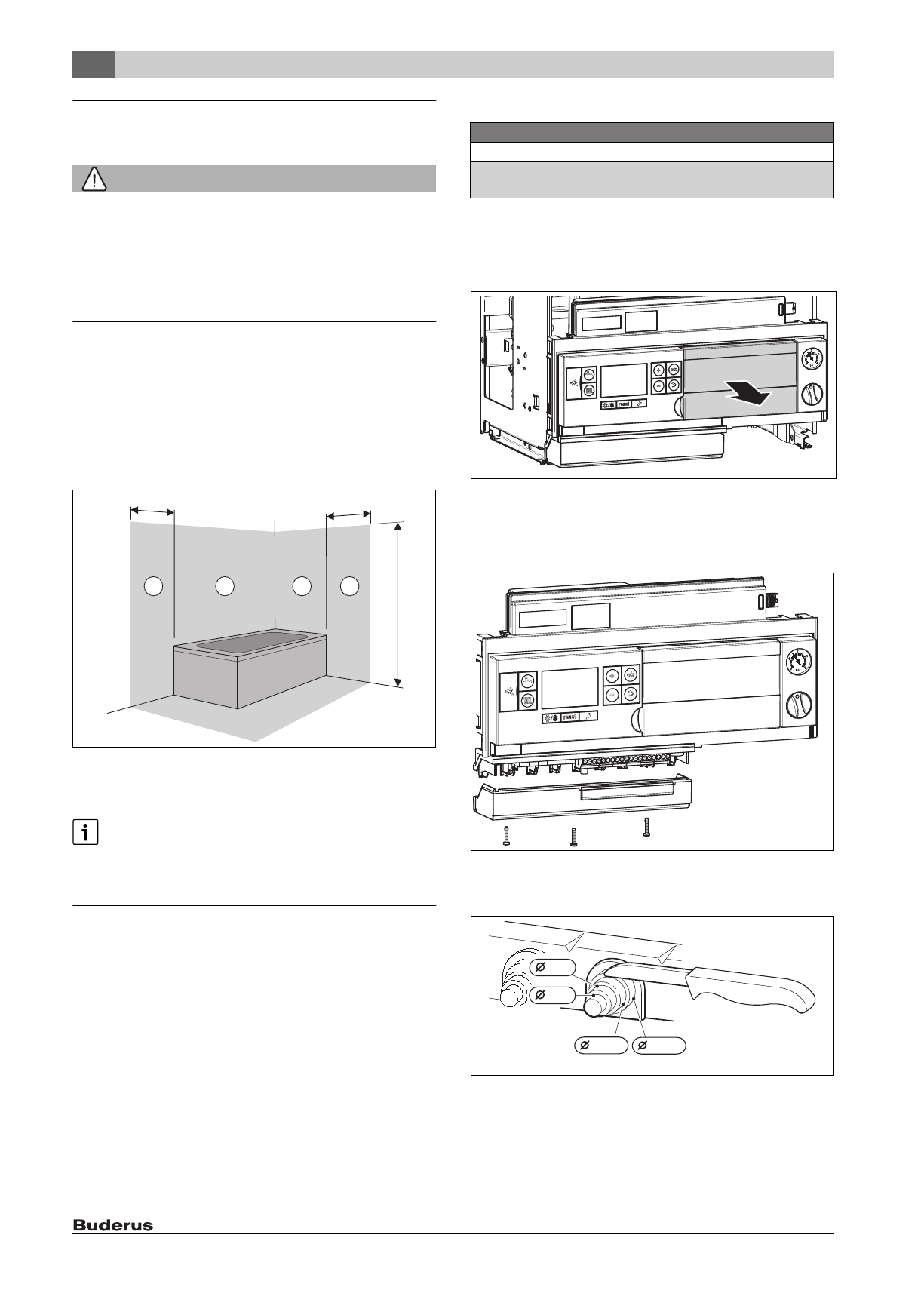

Рис. 28 Зоны безопасности
[1]
Зона безопасности 1, непосредственно над ванной
[2]
Зона безопасности 2, расстояние 60 см от ванны/душа
При недостаточной длине провода:
▶ Отсоедините сетевой провод и замените проводом подходящей
длины (
Подключение вне зон безопасности 1 и 2:
▶ Вставьте вилку в розетку с заземляющим контактом.
Подключение в зоне безопасности 1 и 2:
▶ Отсоедините сетевой провод и замените проводом подходящей
длины (
▶ Сетевой провод подключите так, чтобы защитный провод был
длиннее других проводов.
▶ Выполните подключение к электросети через разделительное
устройство на всех фазах с минимальным расстоянием между
контактами 3 мм (например, предохранители, защитный
автомат).
▶ В зоне безопасности 1: прокладывайте сетевой провод
вертикально вверх.
Следующие провода подходят для замены сетевого провода котла:
Таб. 21 Сетевой провод
6.3
Установка внутреннего пульта управления
1. Выньте крышку вперёд.
2. Вставьте пульт управления.
Рис. 29 Удаление крышки и установка пульта управления
6.4
Подключение дополнительного оборудования
1. Отверните винты.
2. Снимите крышку.
Рис. 30 Снимите крышку
▶ Для защиты от водяных брызг (IP): обрежьте фиксатор провода в
соответствии с диаметром провода.
Рис. 31 Обрежьте фиксатор в соответствии с диаметром провода
▶ Проведите провод через фиксатор.
▶ Подсоедините провод к клеммной колодке для дополнительного
оборудования (
▶ Закрепите провод на фиксаторе.
225 cm
6 720 612 659-13.3TT
2
2
1
1
60 cm
60 cm
Зона подключения
Подходящий провод
В зонах безопасности 1 и 2
NYM-I 3 × 1,5 мм
2
Вне зон безопасности 1 и 2
HO5VV-F 3 × 1,0 мм
2
HO5VV-F 3 × 0,75 мм
2
0 010 005 870-001
0 010 005 871-001
5-7
6 720 612 259-30.1R
13-14
10-12
8-9
