Отвод дымовых газов
Logamax plus – 6720844853 (2015/09)
15
Пример: отвод дымовых газов по C
93

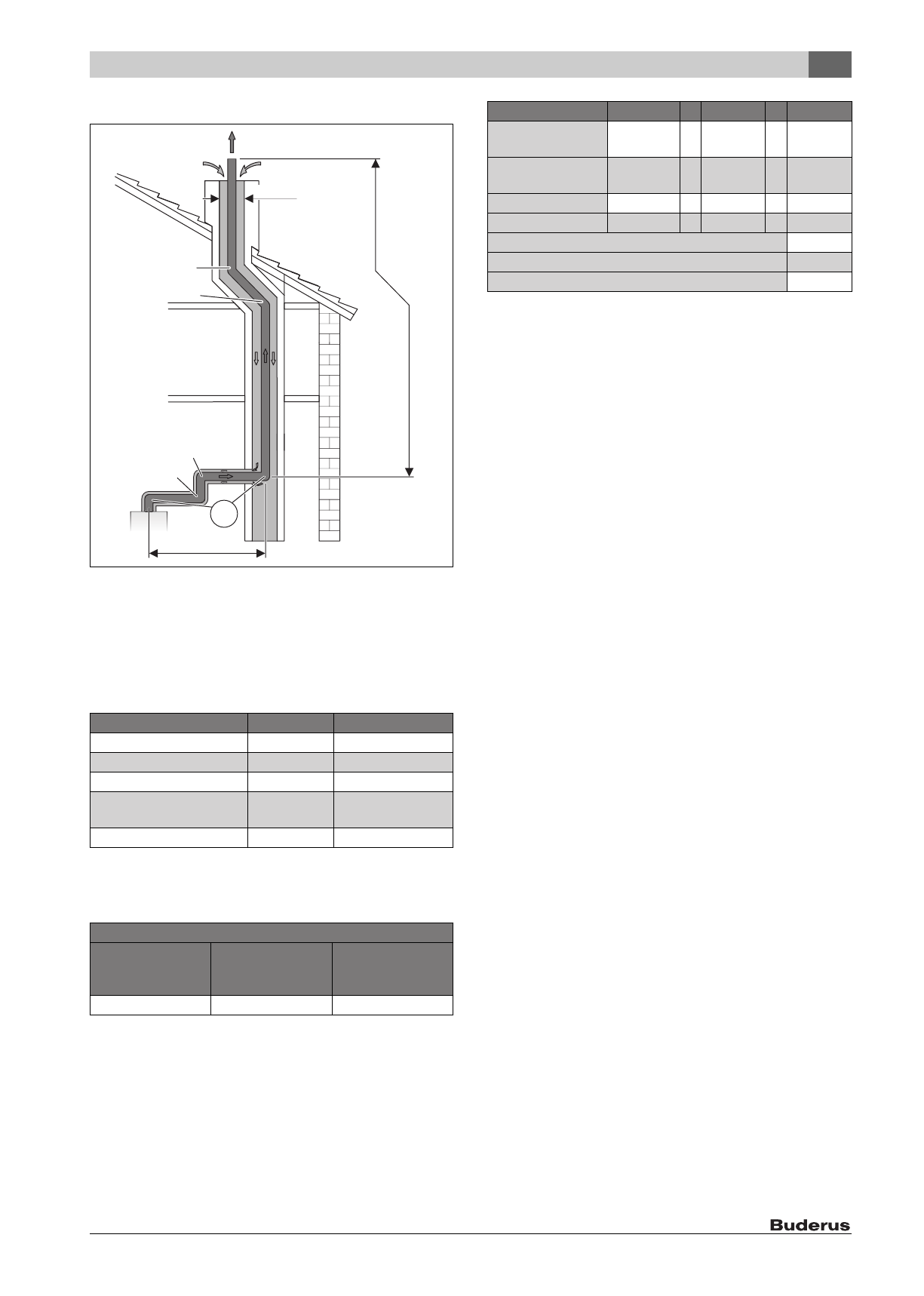

Рис. 17 Монтажная ситуация с отводом дымовых газов по C
93
[1]
Колено 87° на котле и опорное колено в шахте уже учтены в
максимальных длинах
L
1
Длина вертикальных труб отвода дымовых газов
L
2
Длина горизонтальных труб отвода дымовых газов
Из показанной монтажной ситуации и параметров для C
93
в
таблице 11 получаются следующие значения:
Таб. 15 Параметры отвода дымовых газов в шахте по C
93
Таб. 16 Проверка длины горизонтальных труб отвода дымовых
газов
Таб. 17 Расчёт общей длины труб
Размер шахты
200 mm
L = 24 м
Длина горизонтальных труб
L
2
= 2 м
L
2
= 3 м
Длина вертикальных труб
L
1
= 10 м
–
Дополнительные колена
87°
1)
1) Колено 87° на котле и опорное колено в шахте уже учтены в максимальных
длинах.
2
2 × 2 м
Колена 45 °
2
2 × 1 м
Длина горизонтальных труб отвода дымовых газов L
2
Фактическая длина
[м]
Максимальная
длина
выдержано?
2
3
да
L
2
= 2 m
L
1
= 10 m
Ø 200
6 720 612 662-13.9O
90°
90°
45°
45°
1
Общая длина труб L Количество
Длина [м]
Сумма [м]
Длина
горизонтальных труб
1
×
2
=
2
Длина вертикальных
труб
1
×
10
=
10
Колена 87°
2
×
2
=
4
Колена 45 °
3
×
1
=
2
Общая длина труб L
18
Максимальная общая длина труб L из таблицы 11
24
выдержано?
да
