Снимите верхнюю крышку котла и находящуюся под ней изоляцию. Открути­

те крепежные гайки  (7 шт.) ­01. Удалите герметик 02 и снимите  накладку 04. При

помощи  кочерги  или  иного  приспособления  удалите  слои  сажи,  находящиеся

между стенкой котла и камерой нагрева воздуха. В процессе работ необходимо

обеспечить сохранность уплотнительного шнура, находящегося под элементом 1.

По  завершении  чистки  проведите  сборку  изделия  в  обратной  последова­

тельности.  Убедитесь,  что  уплотнительный  шнур  не  поврежден  и  по­прежнему

расположен по периметру прочистных отверстий. После установки накладки 04

необходимо  произвести  герметизацию  мест  прилегания  крышки  камеры  пред­

варительного нагрева воздуха 03 и накладки 04.

Для  гермитизации  необходимо  использовать  исключительно  крас­

ный  температурный  (либо  высокотемпературный)  герметик.  Черный,  бе­

лый,  про зрачный  (и  герметики  других  цветов)  использовать  не  рекомен­

дуется,  так  как  при  контакте  с  факторами,  образующимися  при  горении

твердотоплив ного  котла  (деготь,  конденсат,  зола  и  т.  п.),  перечисленные

герметики  теряют  эластичность  и  могут  рассыпаться  на  мелкие  части,  в

результате чего герме тичность котла будет нарушена, что, в свою очередь,

может привести к ава рии. Проконтролируйте качество выполненных работ

по сборке. При некаче ственно выполненной герметизации может произой­

ти авария и выход котла из строя.

Откройте  загрузочную  дверцу  (люк)  котла.  Открутите  болты  М10  (2  шт.)  с

накладки,  находящейся  под  камерой  нагрева.  Снимите  накладку.  При  помощи

кочерги или иного подобного приспособления удалите слои сажи, находящиеся

между стен кой котла и камерой нагрева воздуха. Проведите сборку котла в об­

ратной последовательно сти. При сборке деталей после прочистки по варианту 2

ника кой герметик не используется.

В случае сложности откручивания болтов и гаек, т. е. их «прикипания»,

приме няйте специальные жидкости (например WD­40).

Вариант 2

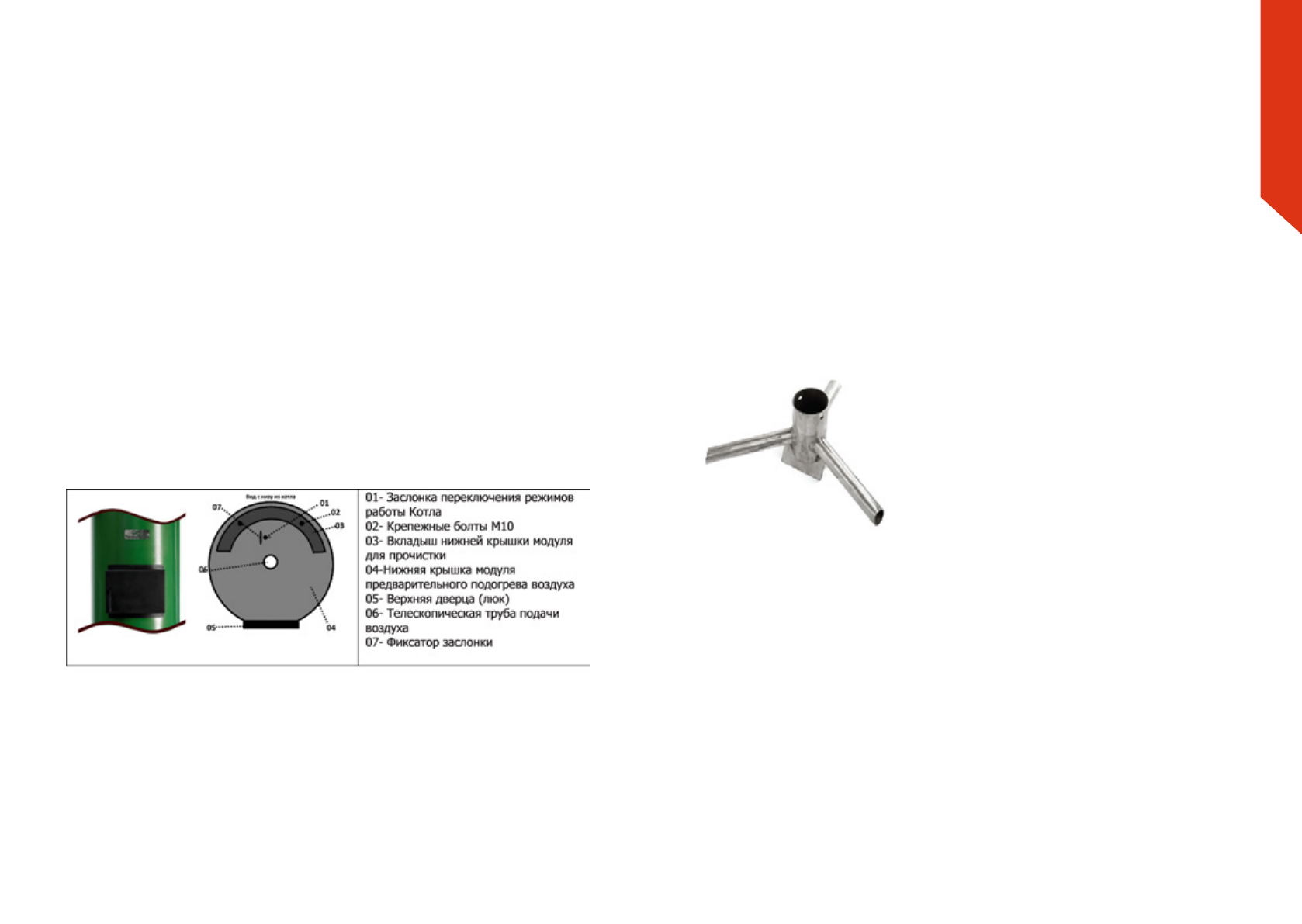

Рис. 31 Съемные элементы котла при чистке котла нижним способом

Таблица 10

УТИЛИЗАЦИЯ

5.12

Чистка дымохода необходима в следующих случаях:

1. Большая толщина нагара на стенках дымохода;

2. Заметное снижение тяги.

Чистка  дымохода  производится  через  ревизионные  отверстия,  механиче­

ским способом ­ щетками с приемлемой длиной рукояток. При больших времен­

ных промежутках, прошедших после последней чистки, для качественной чистки

допу скается  разборка  дымохода  либо  отсоединение  отдельных  компонентов

дымохода.

При  наступлении  предельного  состояния  (износа)  котла  или  комплектую­

щих,  не  подлежащих  замене,  необходимо  произвести  утилизацию  котла  и  его

комплек тующих.  Утилизация  должна  быть  осуществлена  по  общим  правилам

утилизации лома черных металлов.

Система подачи воздуха в камеру горения осуществляется с помощью теле­

скопической трубы и распределителя воздуха.

Чистка распределителя осуществляется следующим образом:

­ Вытащите шплинт фиксации распределителя,

придерживая рукой сам распределитель.

­Вытащите распределитель из котла и проведите

чистку всех отверстий  от возможных засорений,

образовавшихся в процессе эксплуатации котла.

­ Установка распределителя осуществляется в

обратной последовательности.

Чистка дымохода

Чистка системы подачи воздуха

5.11.2

5.11.3

34

5.1.6

Установка распределителя воздуха (насадка, горелка)

Рекомендации по установке регулятора тяги:

ȫɉɊȸɅȸȺɃɀȺȸɊɔɈȽȻɋɃɗɊɆɈɊɗȻɀɊɆɃɔɂɆȺɇɈȽȼɋɉɄɆɊɈȽɅɅɋɖȼɃɗɕɊɆȻɆɈȽȿɔȹɆȺɋɖ

ɄɋɌɊɋ

ȫɇɃɆɊɅɀɊɔɈȽȿɔȹɋɊȽɌɃɆɅɆȺɆɁɃȽɅɊɆɁɀɃɀɇɈɀɇɆɄɆɑɀɃɔɅȸɀɉɇȽɎɀȸɃɔɅɆɁɇȸ

-

ɉɊɓ

ȚȺɀɅɊɀɊɔɇɆȻɈɋȾɅɋɖɊɈɋȹɂɋɈȽȿɔȹȸ+ȺɈȽȿɔȹɆȺɋɖɄɋɌɊɋɂɆɊɃȸ

ȟȸɌɀɂɉɀɈɆȺȸɊɔɈɓɏȸȾɅɋɖɊɗȻɋȿȸȾɀɄɅɓɄȺɀɅɊɆɄ

ȦɉɃȸȹɀɊɔɌɀɂɉɀɈɋɖɑɀɁȺɀɅɊ

 ȧɈɀ ɇɆɄɆɑɀ ȺɈȸɑȽɅɀɗ ɇɃȸɉɊɄȸɉɉɆȺɆȻɆ ɂɆɈɇɋɉȸ ɈɋɂɆɗɊɂɀ ɈȽȻɋɃɗɊɆɈȸ ɊɗȻɀ

ɆɊɈȽȻɋɃɀɈɆȺȸɊɔ ɈɓɏȸȾɅɋɖ ɊɗȻɋ ɊȸɂɀɄ ɆȹɈȸȿɆɄ ɏɊɆȹɓ ɆɅȸ ɆɉɊȸɅɆȺɀɃȸɉɔ Ʌȸ

-

ɇɈɆɊɀȺɆɊȺȽɈɉɊɀɗȺɂɆɈɇɋɉȽɂɆɊɃȸ

ȟȸɊɗɅɋɊɔɌɀɂɉɀɈɋɖɑɀɁȺɀɅɊɈɓɏȸȻȸ

ȟȸɌɀɂɉɀɈɆȺȸɊɔɈɓɏȸȾɅɋɖɊɗȻɋȿȸȾɀɄɅɓɄȺɀɅɊɆɄ

 ȟȸɂɈȽɇɀɊɔ ɎȽɇɔ Ʌȸ ɈɓɏȸȾɅɆɁ ɊɗȻȽ ɀ ɂɃȸɇȸɅȽ ɇɆȼȸɏɀ ȺɆȿȼɋɍȸ ȢɃȸɇȸɅ ɇɆȼȸ

-

ɏɀȺɆȿȼɋɍȸȼɆɃȾȽɅɉȺɆȹɆȼɅɆɇȽɈȽɄȽɑȸɊɔɉɗȿȸɂɈɓȺȸɊɔɉɗɀɆɊɂɈɓȺȸɊɔɉɗɇɈɀ

ȺɈȸɑȽɅɀɀɈɋɏɂɀɅȸɉɊɈɆɁɂɀɈȽȻɋɃɗɊɆɈȸɊɗȻɀ

Информация по настройке (калибровке) регулятора тяги приведена в раз-

деле 5.3 настоящего Руководства по эксплуатации.

ȧȽɈȽȼ ɋɉɊȸɅɆȺɂɆɁ ɈȸɉɇɈȽȼȽɃɀɊȽɃɗ ȺɆȿȼɋɍȸ ɅȽɆȹɍɆȼɀɄɆ ɆɊɂɈɓɊɔ ȿȸȻɈɋȿɆɏɅɋɖ

ȼȺȽɈɎɋɃɖɂɂɆɊɃȸ

ȥȸɊȽɃȽɉɂɆɇɀɏȽɉɂɆɁɊɈɋȹȽɂɆɊɃȸɀɄȽɖɊɉɗɉɂȺɆȿɅɓȽɆɊȺȽɈɉɊɀɗȫȼȽɈȾɀȺȸɗɅɀȾ

-

ɅɀɁɉȽȻɄȽɅɊɊȽɃȽɉɂɆɇɀɏȽɉɂɆɁɊɈɋȹɓɋɉɊȸɅɆȺɀɊȽɊɈȽȹɋȽɄɓɁɈȸɉɇɈȽȼȽɃɀɊȽɃɔȺɆȿ

-

ȼɋɍȸɀȿȸɌɀɂɉɀɈɋɁɊȽɉɇɀɎȽɁ

ȨɀɉȫɉɊȸɅɆȺɂȸɈȸɉɇɈȽȼȽɃɀɊȽɃɗȺɆȿȼɋɍȸ
