ПО ПЕРЕКЛЮЧЕНИЮ РАЗНЫХ РЕЖИМОВ ТОПКИ

В УНИВЕРСАЛЬНЫХ КОТЛАХ (U) TERMOKONTUR (TKR):

С ДРЕВЕСНОГО ТОПЛИВА НА УГОЛЬНОЕ ТОПЛИВО.
Универсальные модели котла TermoKontuR (TKR) могут работать как на древес­

ном топливе (Дрова, брикеты, nеллеты), так и на угле.

Особенности горения разных видов топлива требуют различных режимов по­

дачи воздуха в топку котла.

Режим  подачи  воздуха  регулируется  заслонкой  переключения  режимов

возду ховода.

Переключение режимов работы воздуховода.

1. Откройте дверцу и определите местонахождение заслонки.

2. Если вы используете древесное топливо (дрова, брикеты, пеллеты),

то переведи те заслонку в положение 1.

43

ВАЖНАЯ ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

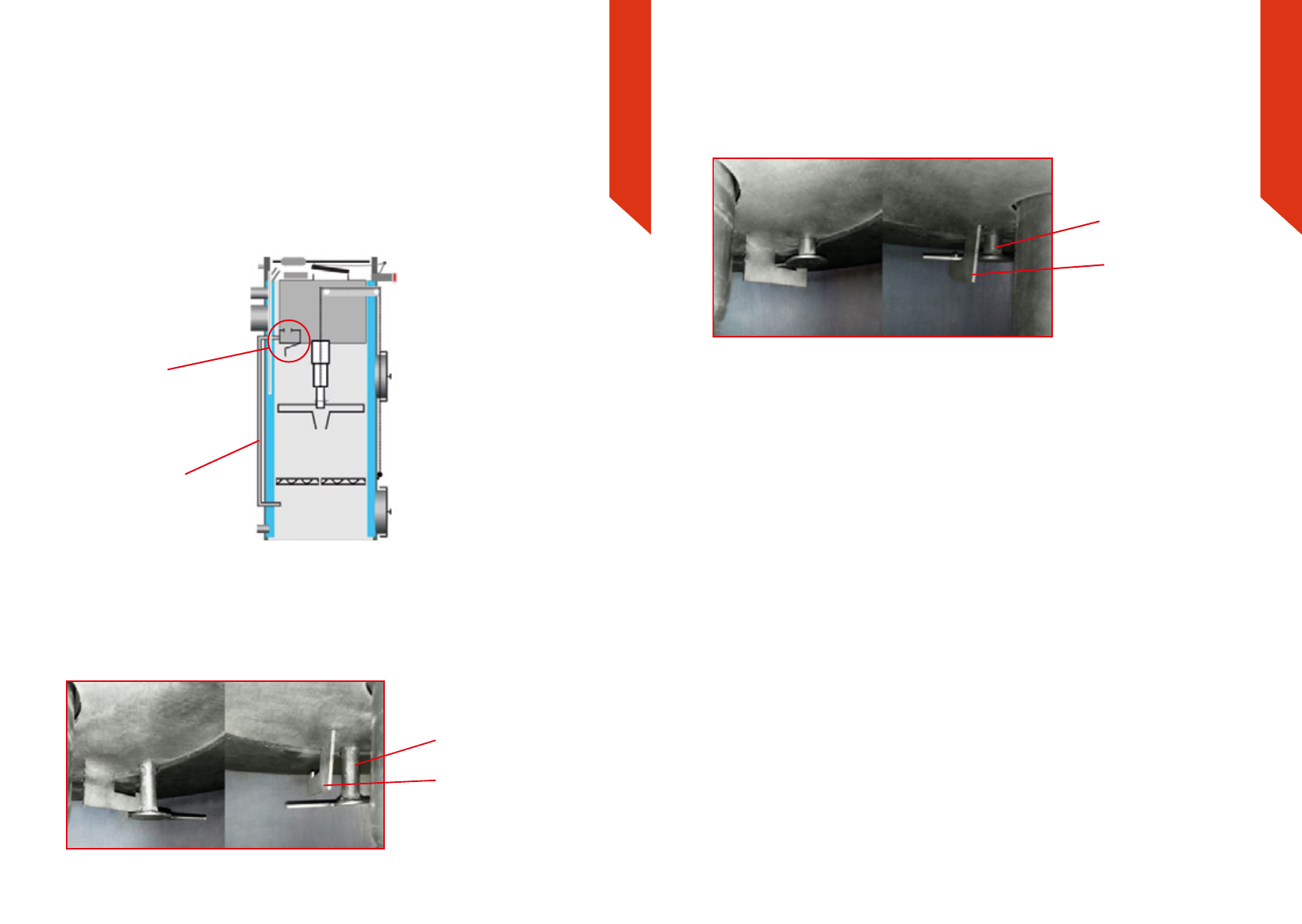

Рис. 1 Схема дополнительного воздуховода

Рис. 2 Положение

№

1

ДОПОЛНИТЕЛЬНО

43

TKR «Завод Броня»

Заслонка переключения

режимов воздуховода

Заслонка расположена на

задней стенке топки котла чуть

выше распреде лителя воздуха (в

самом верхнем его положении).

Доступ к заслонке осущест­

вляется через верхнюю дверцу

котла

Заслонка

Держатель

Внимание! Все манипу ляции

проводятся в момент полной

останов ки работы котла и при

полном остывания стенок

котла во избежа нии ожогов.

Воздуховод дополнительной

подачи воздуха при исполь­

зовании угля в качестве

топлива

3.  Чтобы  перевести  заслонку  в  положение  1,  приподнимите  заслонку  немного

вверх  и  поверните  вправо  (по  часовой  стрелке).  Заслонка  должна  остаться  ви­

сеть свобод но (не лежать на держателе).

4. Если вы используете уголь, то переведите заслонку в положение 2.

5.  Чтобы  перевести  заслонку  в  положение  2,  приподнимите  заслонку  немного

вверх и поверните влево (против часовой стрелки). Заслонка должна зафиксиро­

ваться на специальном держателе.

Помните,  работоспособность  и  эффективность  работы  котла  TermoKontuR

(ТКR)  зависит,  в  том  числе,  от  правильно  выбранного  режима  подачи  воз­

духа, соответствующего используемому типу топливу.

ДОПОЛНИТЕЛЬНО

44

Заслонка

Держатель
