5.1.2

5.1.3

5.1.4

Клапан безопасности устанавливается в штатную муфту на тыльной стороне котла.

Перед  установкой  колосниковой  решетки  необходимо  открыть  зольную  дверцу

(люк) котла.

Категорически запрещается установка любой запорной и регулирующей

арматуры между штатной муфтой котла и клапаном безопасности.

Колосниковая  решетка  состоит  из  двух  частей  и  устанавливается  через  зо­

льную  дверцу  (люк)  котла  на  специальные  кронштейны,  расположенные  внутри

котла,  над  зольной  дверцей  (люком)  зольника.  После  установки  колосниковой

решетки не обходимо произвести сборку решетки, для чего осуществить фикса­

цию ее частей болтами.

В  комплектацию  котла  включен  регулятор  тяги  Honeywell  FR  124.

Перед  установкой  регулятора  тяги  необходимо  снять  крышку  котла.

Регулятор тяги устанавливается (вкручивается) в штатную муфту на лицевой ча­

сти котла, левее муфты для установки термометра (термоманометра). Регулятор

тяги  необходимо  провернуть  до  момента,  при  котором  рычаг  регулятора  тяги

будет  направлен  вертикально  вверх,  при  этом  отклоняясь  от  облицовки  котла

примерно на угол 45°. После установки регулятора тяги в муфту необходимо со­

единить цепь с крепежом на клапане подачи воздуха, таким образом, чтобы цепь

имела  натя жение  (не  провисала)  и  при  этом  клапан  подачи  воздуха  находился

в  полностью  закрытом  (горизонтальном)  положении  на  патрубке  воздуховода.

При соединении рычага регулятора тяги и клапана подачи воздуха цепью рычаг

должен иметь сво бодный ход в сторону, противоположную от котла. Излишнюю

длину  цепи,  чтобы  позднее  не  мешала,  рекомендуется  (оставив  пару  запасных

петель) обрезать.

Рекомендуем менять клапан безопасности каждые 1­2 отопительных се­

зона,  в  связи  с  тем,  что  данный  клапан  является  расходным  элементом  и

по стоянно находится под давлением.

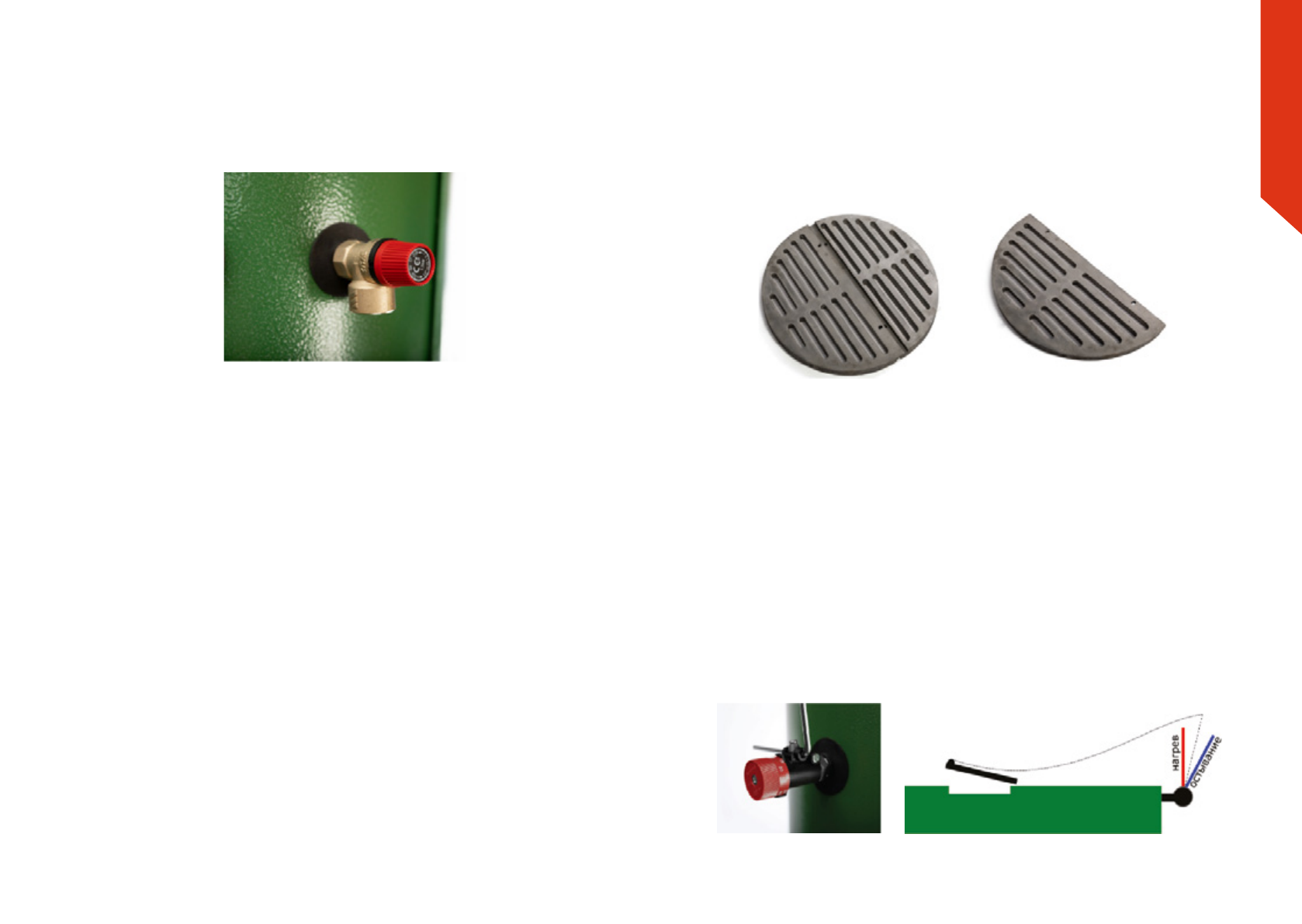

Рис. 18 Установка клапана безопасности

Рис. 19 Колосниковая решетка

Рис. 20 Установка регулятора тяги

33
