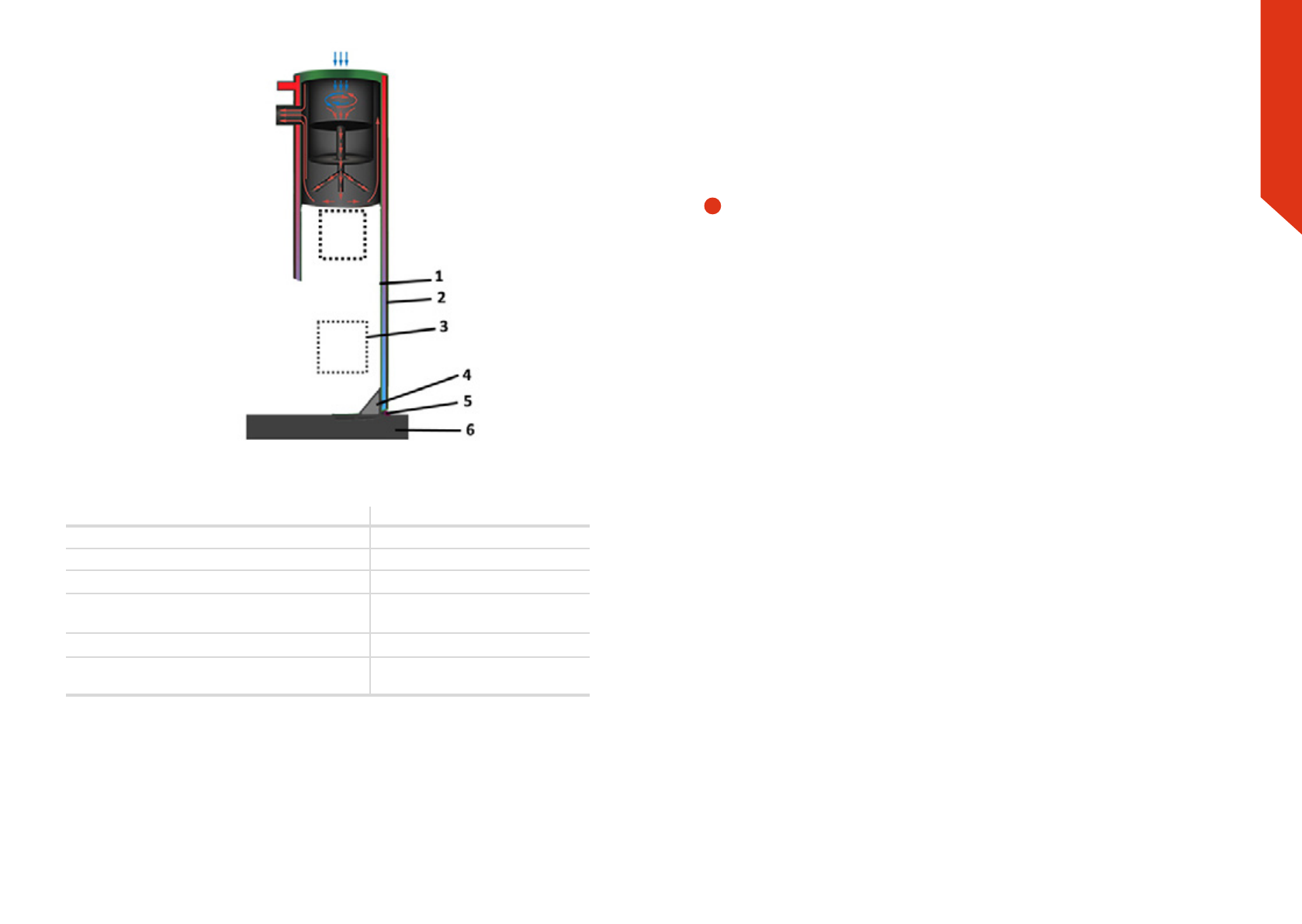

Рис. 5 Обмуровка котла

Обозначение

Внутренняя стенка котла
Облицовка котла
Зольная дверца (люк) котла
Шамотный высокотемпературный

раствор h­50­100мм
Температурный герметик
Ровное бетонное основание, толщиной

не менее 100мм

01

02
03

04

05

06

Примечание

Таблица 5

ДЫМОХОД

3.4

Рекомендуемые диаметры дымохода котла различны для различных мо делей

котла.  Подробнее  требуемые  диаметры  дымоходов  указаны  в  разделе  «2.4  Та­

блица параметров».

Требования к дымоходам:

1.

К одному дымоходу запрещено присоединять более 1 котла.

2.

Кислотостойкая, жаростойкая сталь.

3.

Сборка «по конденсату».

4.

Наличие  утепления  дымохода,  проходящего  снаружи  здания  (сооруже­

ния).

5.

Герметичность стыков (швов) отдельных элементов при сборке дымохода.

6.

Наличие  горизонтального  участка  длиной  не  менее  200  мм  и  не  более

1500 мм.

7.

Цилиндрическая форма.

8.

Наличие конденсатоотводчика.

9.

Наличие дефлектора.

10.

Наличие сервисных люков для ревизии и чистки.

11.

11. Отсутствие примыкающих конструкций из горючих материалов (дерево,

пла­стик и т. д.).

12.

Оптимальная высота (длина) дымохода не менее 2 м, от патрубка дымохо­

да котла.

13.

Наличие автоматического стабилизатора тяги в конструкции дымохода.

14.

Отклонение  диаметра  дымохода  допускается  в  пределах  не  более  10%

относи тельно указанных в настоящем Руководстве по эксплуатации.

15.

Стыковка патрубка дымохода котла и дымохода строго из металлических

ком понентов.

16.

При наличии (построении) дымохода из кирпичных, каменных, керамиче­

ских и иных неметаллических компонентов, при невозможности контроля

(проверки)  герметичности  стыков,  рекомендуется  произвести  гильзовку

подобного  дымо хода  вставкой  из  металлических  труб  соответствующего

состава металла (кис лотостойкая, жаростойкая сталь).
