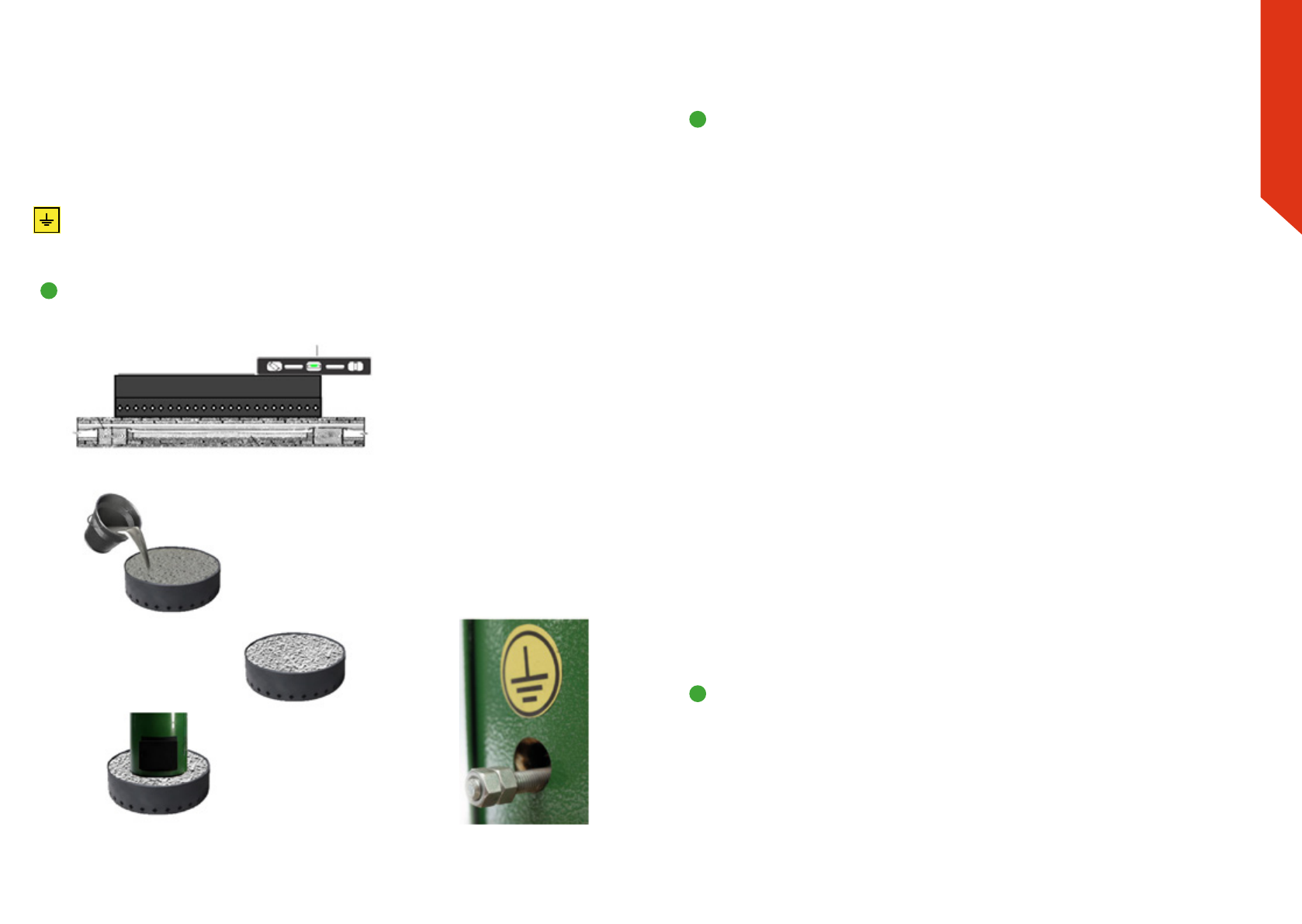

Установка котла на специальное основание

Установить металлический подиум

на ровное основание

Развести соответствующее

количество бетонного раствора

М300­М450 и заполнить верхнюю

внутреннюю полость подиума с

дополнительным армированием

Дождаться полного

высыхания раствора

Установить котел по центру

залитого подиума

Рис. 4

Крепеж заземления

УСТАНОВКА КОТЛА

ОБМУРОВКА

3.2

3.3

Котел  следует  устанавливать  на  ровное  установочное  основание  из  негорю­

чего  жаростойкого  материала,  выдерживающего  и  изолирующего  температуру

не ме нее 1000 °С, высотой не менее 100 мм. При сооружении установочного ос­

нования рекомендуется выполнить армирующее укрепление. Крепление котла к

установоч ному основанию (или полу) не требуется.

При  планировании  места  установки  котла,  для  понимания  весовой  на­

грузки  на  конструкции  пола  котельной  (топочной)  необходимо  учитывать

суммар ный  вес  котла  со  всеми  комплектующими  и  вес  теплоносителя  в

теплообмен нике котла.

После  установки  котла  на  установочное  основание  необходимо  произвести

подключение заземления помещения котельной (топочной) к крепежу заземле­

ния котла.

По завершении установки котла на место эксплуатации необходимо произве­

сти обмуровку внутренней полости котла для достижения герметичности котла.

Обмуровка  необходима  для  исключения  бесконтрольного  наружного

при тока воздуха. Отсутствие обмуровки может привести к аварии!

При  отсутствии  обмуровки  внутренней  полости  котла  возможны  такие  явле­

ния как: нестабильность параметров работы (горения) котла, неравномерное го­

рение топлива, быстрый износ расходных комплектующих и материалов, невоз­

можность точной работы регулятора тяги, перегрев котла.

Обмуровка производится следующим образом:

1) по внутреннему периметру нижней части котла укладывается

жаростойкий (шамотный) раствор,

2) по наружному периметру котла производится укладка температурного

гер метика.

Укладка  жаростойкого  (шамотного)  раствора  не  только  по  периметру,

но и сплошной заливкой не рекомендуется, так как в данном случае неиз­

бежно происходит уменьшение объема камеры горения, снижение объема

вмещае мого топлива и как следствие ­ снижение длительности горения.

Время полного высыхания жаростойкого (шамотного) раствора и температур­

ного герметика может составить несколько суток. Точное время полного высыха­

ния жаростойкого (шамотного) раствора и герметика зависит от климатических

условий  в  помещении,  пропорций  компонентов  при  подготовке  жаростойкого

(ша мотного) раствора и т. д.

В  качестве  герметика  необходимо  использовать  исключительно  крас­

ный  температурный  (либо  высокотемпературный)  герметик.  Черный,  бе­

лый,  про зрачный  (и  герметики  других  цветов)  использовать  не  рекомен­

дуется,  так  как  при  контакте  с  факторами,  образующимися  при  горении

твердотопливного  котла  (деготь,  конденсат,  зола  и  т.  п.),  перечисленные

герметики  теряют  эла стичность  и  могут  рассыпаться  на  мелкие  части,  в

результате чего герметич ность котла будет нарушена, что, в свою очередь,

может привести к аварии.

Необходимо контролировать состояние обмуровки при эксплуатации котла и

проводить ревизию состояния обмуровки (как внутри котла, так и снаружи) в те­

чение отопительного сезона. При образовании трещин, усадки, вытекания дегтя

из­под котла и т. д. обмуровку необходимо произвести заново, предварительно

очистив остатки обмуровки, пришедшей в негодность.
