30
|
Електричне з’єднання
UA
6 720 647 615 2011/03
5.5
Підключення зовнішнього керування
опалювальним котлом
B
Приєднайте монтажний провід до штекера «X1».

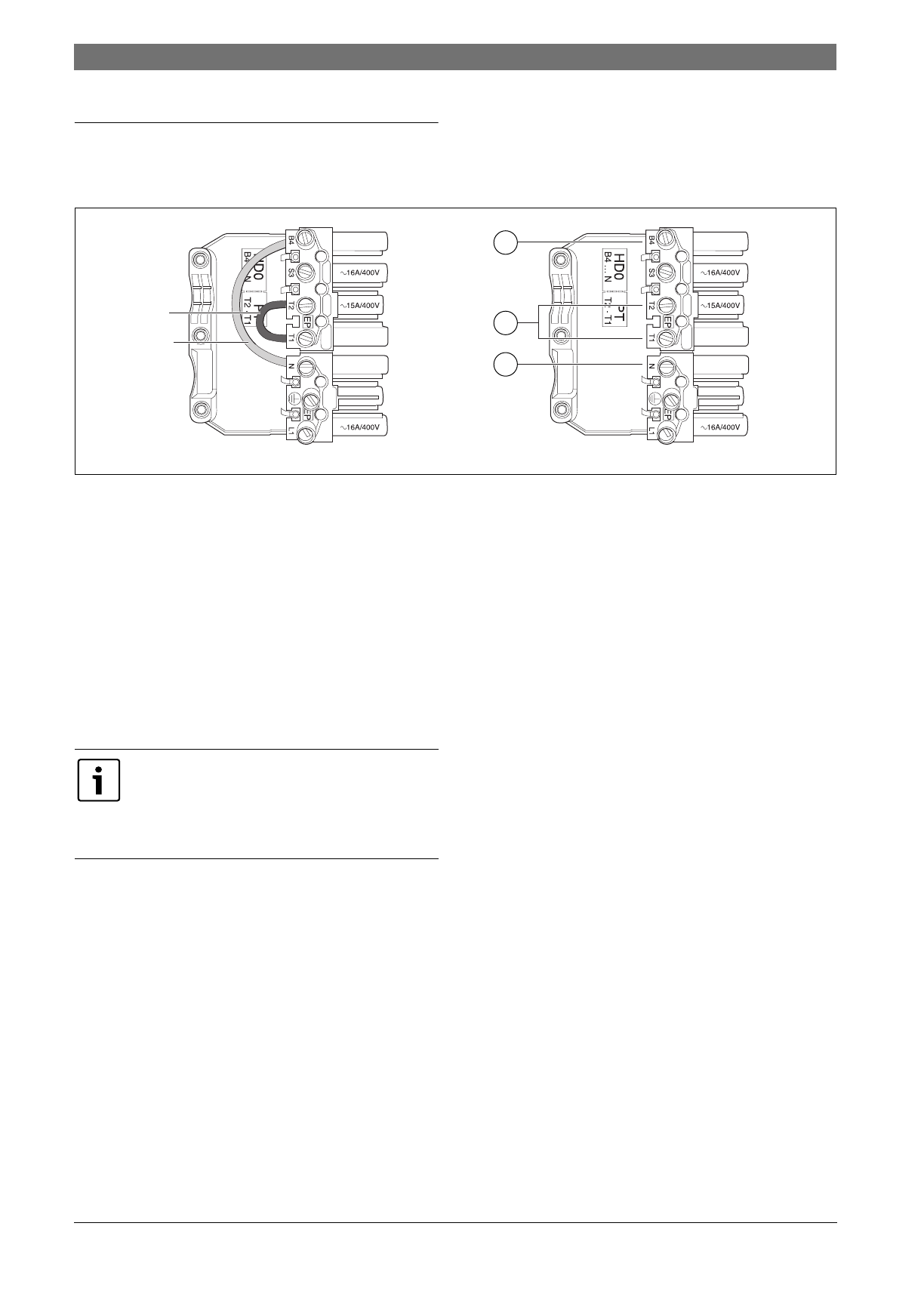

Мал. 23 Справа з і зліва без зовнішнього керування опалювальним котлом
1
Дистанційне керування
2
Регулятор температури приміщення
B
Приєднайте регулятор температури приміщення або
пульт керування опалювальним котлом до клем
«T1 — T2» (230 V
AC
) [2].
B
Приєднайте блок дистанційного керування до клеми
«N — B4» [1].
B
Приєднайте зовнішній насос (до макс. 250 Вт)
до клеми «N — T2 (T1)».
B
Головний вимикач подачі сигналу приєднайте
вимкнутим до клеми «N — S3».
E
A
6 720 647 615-26.1ITL
1
2
1
Місця приєднання можуть відрізнятися
залежно від функції та виду деталі.
Дотримуйтеся схем підключень для
зовнішнього керування (
Æ
Мал. 24 до
Мал. 36).
