29
- Датчик наружной температуры: режим
погодозависимого регулирования вклю-
чается автоматически, достаточно под-
ключить датчик наружной температуры к
котлу. На дисплее будет высвечиваться
символ . Погодозависимое регулиро-
вание предусматривает изменение тем-
пературы теплоносителя в зависимости
от температуры наружного воздуха.

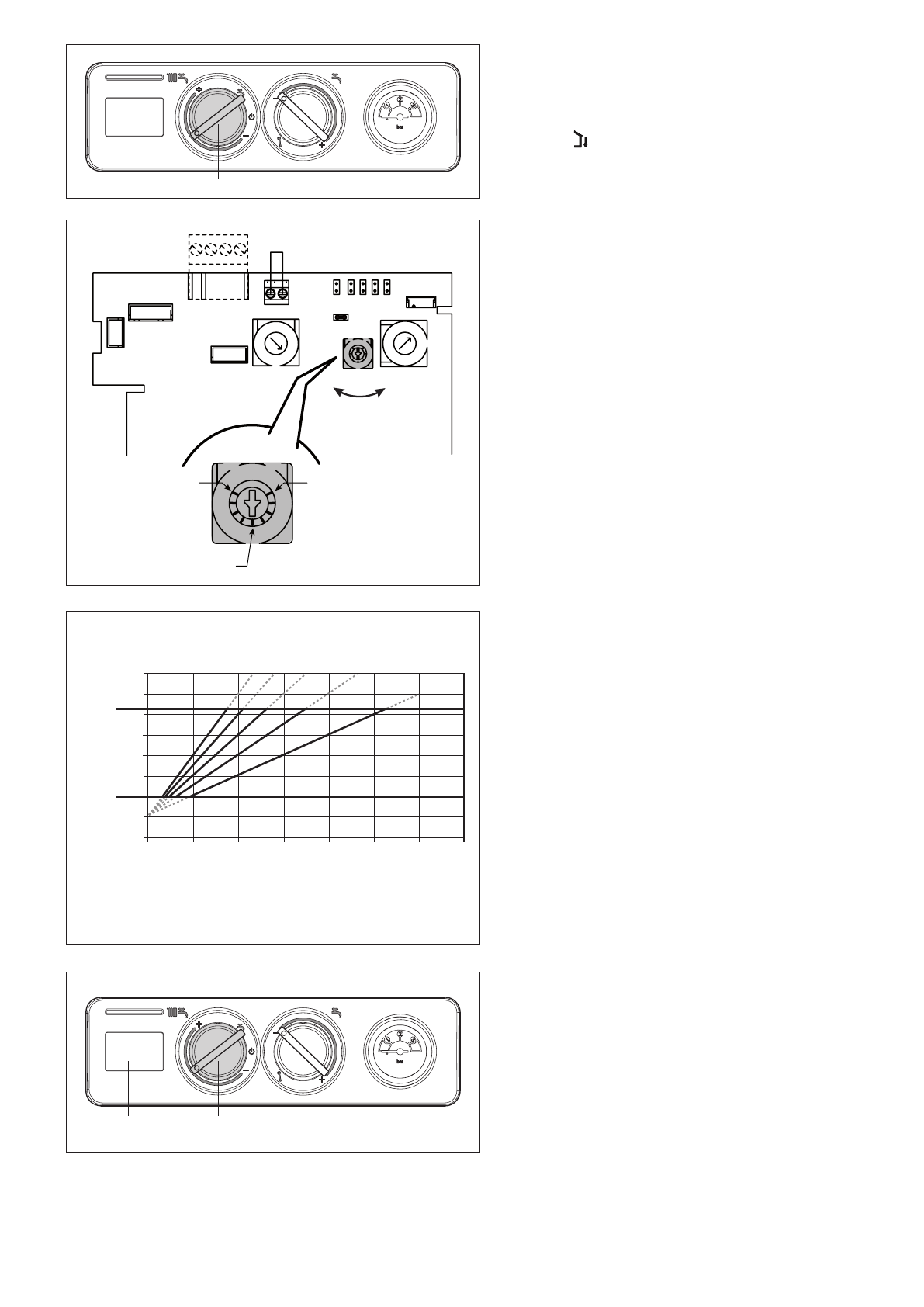

Переключатель режимов работы (1, рис.
4.8) используется для выбора заданной
температуры в котле.
Для электрических подключений смотри
главы "Принципиальная электрическая
схема" и "Электрическое подключение").
С помощью потенциометра Р3 (рис.
4.9) который находится на электронной
плате котла можно изменить наклон кри-
вой терморегулирования.
Наклон кривой можно менять в диапазо-
не от 1,0 до 3,0. На рис. 4.9 для примера
наклон кривой установлен на значение 2.0.
Заданную температуру в котле в зависи-
мости от температуры наружного воздуха
можно определить из графика на рис. 4.10
при условии, что переключатель (1, рис.
4.11) установлен в промежуточном положе-
нии (комфортная температура 20С).
Существует возможность изменения задан-
ной температуры в котле, не изменяя наклон
кривой и температуру наружного воздуха.
Это можно сделать с помощью переключа-
теля режимов работы (1, рис. 4.11).
При вращении переключателя (1, рис.
4.11), на дисплее (4, рис. 4.11) высвечи-
вается температура на выходе из котла
рассчитанная с учетом наружной темпе-
ратуры, заданной температурой и уста-
новленным углом наклона кривой. Через
несколько секунд после прекращения вра-
щения переключателя на дисплее высве-
титься текущая температура в котле.
Если переключатель режимов находит-
ся в промежуточном положении (1, рис.
4.11) коррекция температуры на выходе
из котла не производиться. Если необ-
ходимо изменить заданную температу-
ру на выходе из котла для повышения
комфорта в помещении можно сделать
корректировку:
- поверните переключатель режимов (1,
рис. 4.11) в сторону со знаком -. Заданная
температура на выходе из котла упадет;
- поверните переключатель режимов (1,
рис. 4.11) в сторону со знаком
+
. Заданная
температура на выходе из котла увели-
читься.
Датчик наружной температуры влияет на
температуру на выходе из котла в режи-
ме отопления и не влияет на температу-
ру на выходе из котла в режиме ГВС.
1
рис. 4.8
рис. 4.9
3,0
100
90
80
70
60
50
30
20
20
SET
Te
mperatura di mandata (°C)
Temperatura esterna (°C)
10
0
-10
-20
-30
-40
-50
2,5 2,0
1,5
T82
T40
1,0
CURVE DI TERMOREGOLAZIONE
рис. 4.10
1
4
рис. 4.11
На заводе установлен наклон кривой = 2
JP1
JP2
JP3
JP4
JP5
JP6
CN8
CN
7
CN6
CN5
CN12
1
CN13
P1
P3
MAX
CURVA 1.0
MIN
P2
CURVA 2.0
CURVA 3.0
кривая 1.0
кривая 2.0
кривая 3.0
КРИВЫЕ ТЕРМОРЕГУЛИРОВАНИЯ
Уличная температура (°С)
температура
пода
чи
(°C)
