19

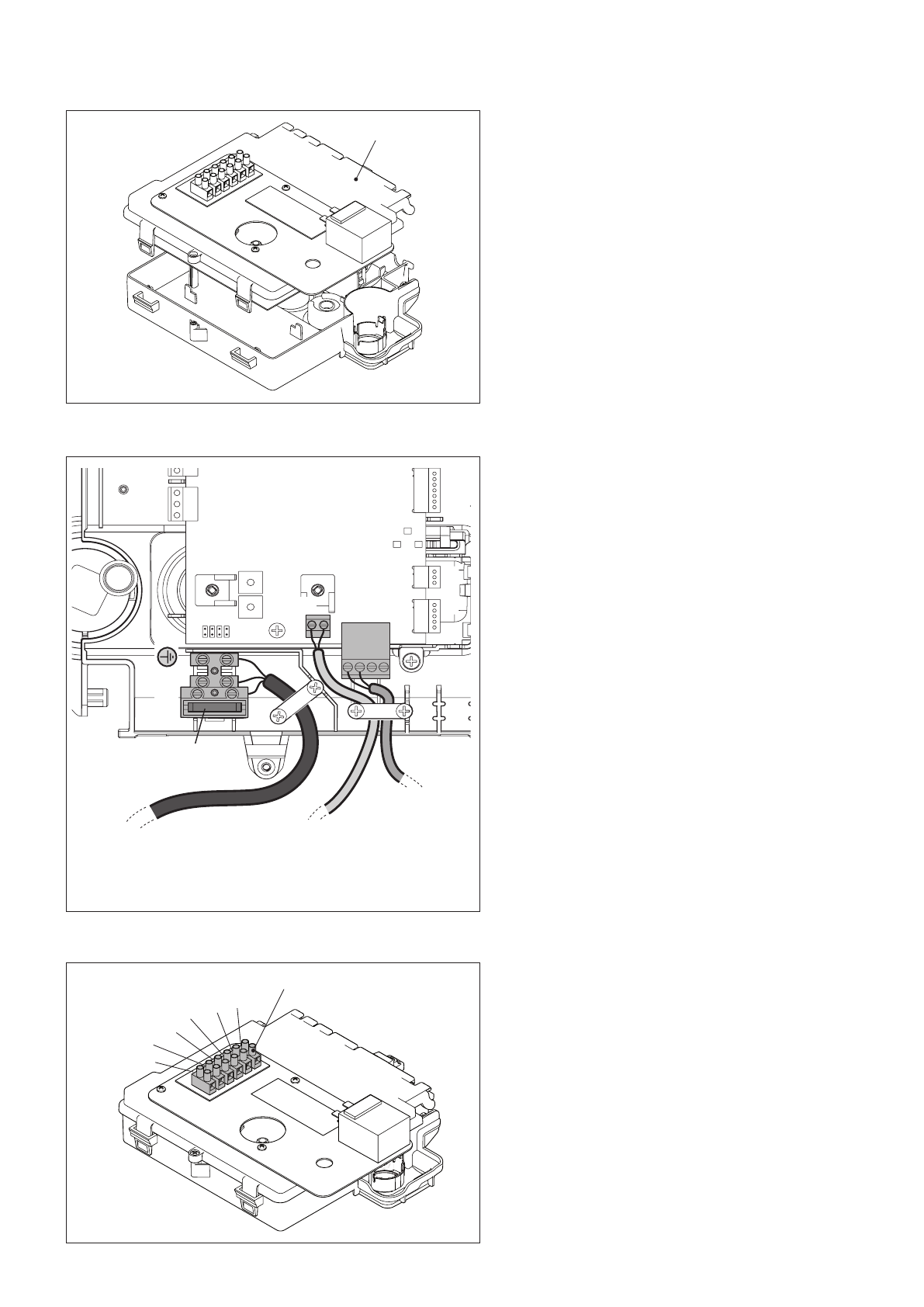

рис. 3.6
D
- снимите крышку (D) с клеммной коробки
- проденьте кабель от комнатного тер-
мостата ТА (если таковой имеется) и
соедините с клеммником CN5
b
Подключения необходимо выпол-
нять согласно электрической схеме,
приведённой на стр. 15).
b
Контакты комнатного термостата
должны быть рассчитаны на напря-
жение 24 Вольт постоянный ток
- датчик наружной температуры подклю-
чается к клеммнику CN6.
- Для подключения таймера ГВС исполь-
зуйте клеммник MO2 (см. схему на стр.
18).
рис. 3.4
рис. 3.5
CN6
alla
SONDA
ESTERNA
al
TERMOSTATO
AMBIENTE
Cavo
ALIMENTAZIONE
(1,5 mt)
CN5
fusibile
LN
предохранитель
кабель
питания (1,5м)
комнатный
термостат
датчик
наружной
температуры
MO2
OROL. 1
OROL. 2
TF1
TF2 A/S
A/S
