11
2.9

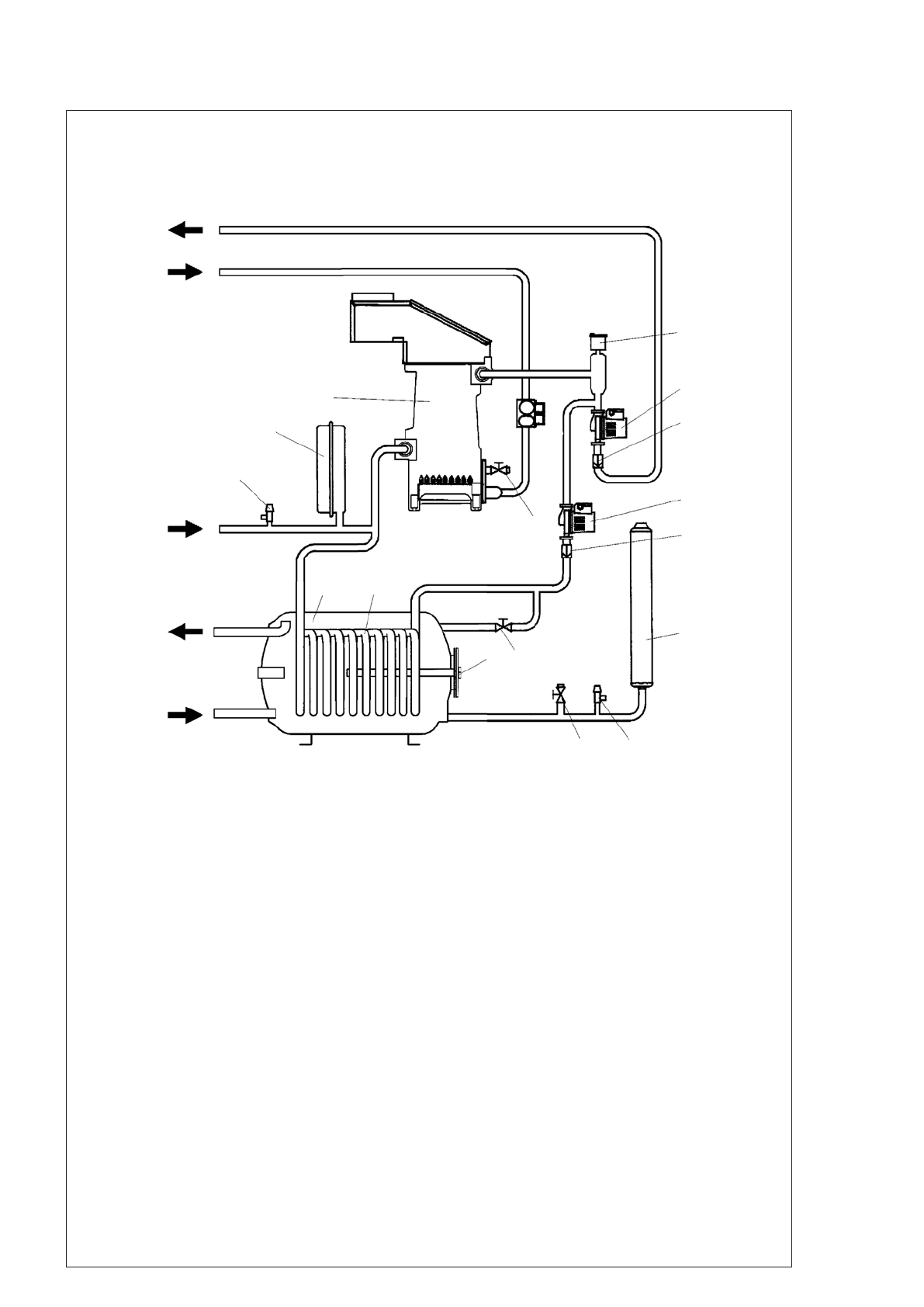

Гидравлическая схема
A
- Корпус котла
B
- Кран слива воды из котла
C - Автоматический воздухоотводчик системы отопления
D - Циркуляционный насос системы отопления
E
- Циркуляционный насос бойлера
F
- Расширительный бак контура горячего водоснабжения (4 л)
G - Сбросной клапан контура ГВС (6 бар)
H - Кран слива воды из бойлера
I
- Кран подпитки системы отопления
L
- Фланец для осмотра бойлера
M - Змеевик бойлера
N - Накопительный бойлер (90 л)
O - Сбросной клапан контура отопления (3 бар)
P
- Расширительный бак контура отопления (12 л)
Q - Обратный клапан
MI - Прямой трубопровод системы отопления
RI - Обратный трубопровод системы отопления
EAF - Вход холодной воды контура ГВС
UAC - Выход горячей воды из контура ГВС
RC - Рециркуляция ГВС (подготовлено к установке)
GAS - Подача газа
C
D
B
G
H
I
L
M
N
EAF
UAC
RI
GAS
MI
RC
O
P
A
Q
E
Q
F
рис. 2.8
FABULA 27E CAI 90
FABULA 35E CAI 90
FABULA 43E CAI 90
